带三角加强筋的焊接安装底座支撑构件

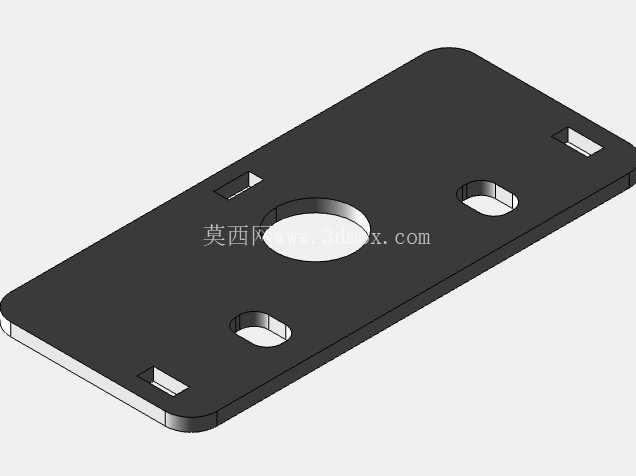

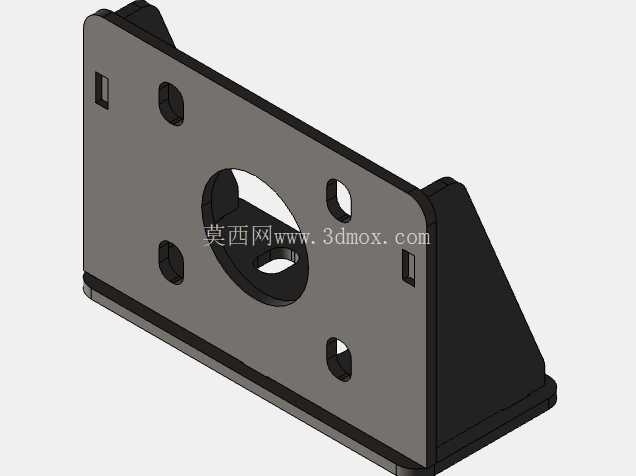

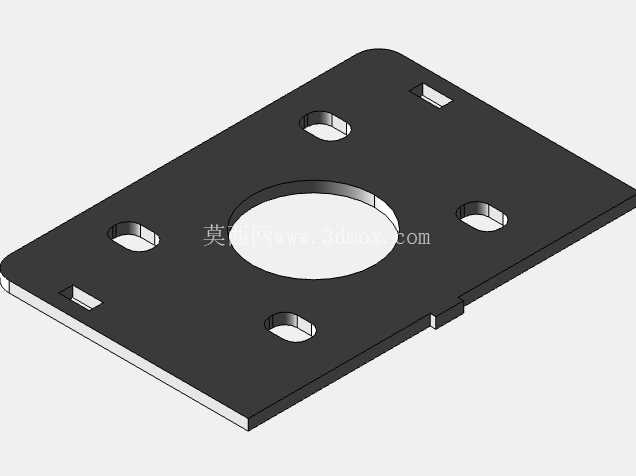

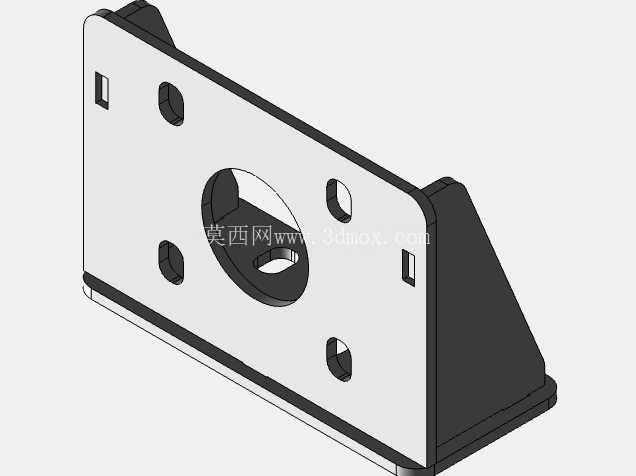

这类带侧置三角加强筋的焊接底座支架，在工业现场的重载设备安装场景里出镜率极高，不管是生产线旁的小型动力单元固定、工装夹具的基座挂载，还是液压阀组、传感检测模块的安装定位，都能看到同结构构件的应用。不同于平板式安装座仅靠板材厚度承载垂直载荷，这款支架在安装立板与底部承托边之间设置了整面三角加强筋，筋板与立板、底边采用满焊连接的结构逻辑，从根源上避免了悬臂安装状态下立板受侧向载荷时出现的根部弯折问题，很多现场改造项目里，之前用平板安装座固定的气动振动器、小型输送驱动头，运行半年多就出现安装板变形、固定螺栓剪切断裂的问题，更换成带这类加强筋结构的底座后，同类故障的出现概率能下降九成以上。

从结构设计的细节来看，立板上的开孔做了明确的功能区分：中心位置的大尺寸通孔是为了给被安装部件的输出轴、穿线接头或者连接螺柱留出避让空间，避免安装时出现部件与底座干涉的情况；围绕中心孔分布的四个沉头孔，是用来穿装固定螺栓将被安装件锁紧在立板面上，沉头结构可以保证螺栓头完全埋入板内，不会在安装面形成凸起，保证被固定部件的安装面与底座完全贴合，不会出现局部间隙导致的安装精度偏差；立板上下边缘设置的两个长条形腰型孔，是现场安装时的位置调节余量，当机架上的预装螺栓孔位存在少量加工偏差时，不需要重新在机架上扩孔或者攻丝，直接通过腰型孔调整底座的上下安装位置，就能快速完成对位，大幅降低现场安装的配作工作量。

安装边界方面，这款支架的底部承托边是向外翻折的平直边，整条边与安装基础面完全贴合，安装时可以通过底边的压紧螺栓将支架牢牢固定在型材机架或者设备平台上，底边与立板的垂直公差控制在0.1mm以内，保证被安装部件的安装面垂直度符合设计要求，不会因为底座本身的形位公差导致被固定部件出现倾斜、运行卡滞的问题。三角加强筋的厚度与立板厚度保持一致，筋板的斜边做了45度倒角处理，既避免了锐边在安装时划伤操作人员，也能减少焊接时的应力集中，防止焊缝位置在长期受交变载荷的情况下出现开裂。

在实际选型使用时，这类支架的承载能力需要结合立板厚度、筋板高度以及焊缝强度综合核算，通常同结构的支架，当立板厚度达到6mm时，单侧悬臂承载可以达到80kg以上，完全满足大部分工业现场小型部件的安装承载需求。不同于铸造一体的安装底座，焊接结构的支架可以根据现场实际需求快速调整尺寸，比如需要更长的底边、更高的立板时，只需要调整板材下料尺寸再完成组焊即可，生产周期短，改型成本低，非常适合非标自动化设备的定制化安装场景。很多设备组装现场，工程师会优先选用这类标准化的焊接底座作为安装载体，不需要单独从零开始设计安装结构，只需要核对安装孔位与承载能力是否匹配，就能直接选用，大幅缩短设备的设计组装周期。

另外在细节处理上，支架的所有焊接位置都做了焊后打磨处理，焊缝表面平整无焊渣凸起，安装面没有焊接飞溅残留，不需要安装前再做额外的表面处理，板材表面做了发黑防锈处理，在常规车间环境下使用不会轻易出现锈蚀，适合在各类工业生产场景中长期使用。立板上的各个安装孔都做了去毛刺处理，穿装螺栓时不会出现卡滞，也不会因为孔边毛刺导致螺栓锁紧时出现虚接的情况，保证安装连接的可靠性。
