标准参数直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2026-06-18 ID:1187256
  • 标准参数直齿圆柱传动齿轮结构
  • 标准参数直齿圆柱传动齿轮结构
  • 标准参数直齿圆柱传动齿轮结构
  • 标准参数直齿圆柱传动齿轮结构

  在各类中小型机械传动系统的布局设计中,直齿圆柱齿轮始终是平行轴传动场景下应用占比最高的基础零件,这类零件不需要复杂的角度修型就能实现稳定的定传动比动力传递,加工门槛低、装配容错率高,不管是小型轻工设备的动力输出端,还是工装夹具的手动调节机构,或是压铸周边辅助设备的进给传动单元,都能看到这类齿轮的应用身影。做这类齿轮的三维结构设计时,首先要匹配安装空间的边界约束,不能只盯着理论啮合参数做计算,要先把相邻轴系的安装距、轴伸直径、周边避让空间全部核对清楚,再倒推齿轮的各项结构尺寸。

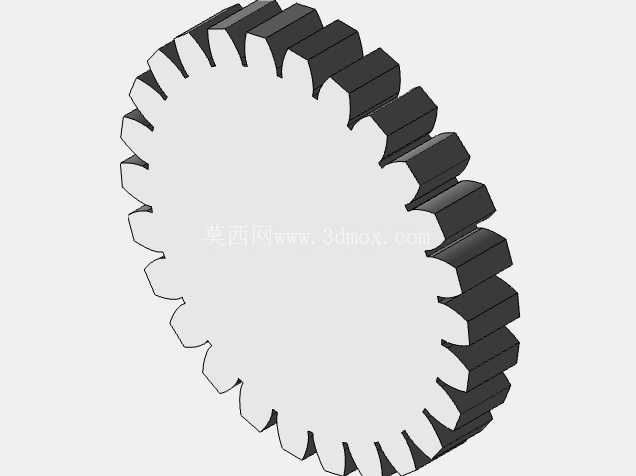

  这款直齿轮的齿部参数完全符合渐开线圆柱齿轮的标准规范,20度压力角的选型是通用传动场景下的最优解,既不会因为压力角过小导致齿根抗弯强度不足,也不会因为压力角过大造成啮合径向力过高增加轴承负载,2模数的齿形规格适配中小扭矩的传动需求,26齿的齿数选择避开了根切风险,不需要额外做齿顶高修正就能满足标准啮合要求,节圆、齿顶圆、齿根圆的尺寸差控制在标准公差范围内,啮合时的齿侧间隙预留符合常温工作场景的热胀冷缩需求,不会出现卡滞或者回程间隙过大的问题。

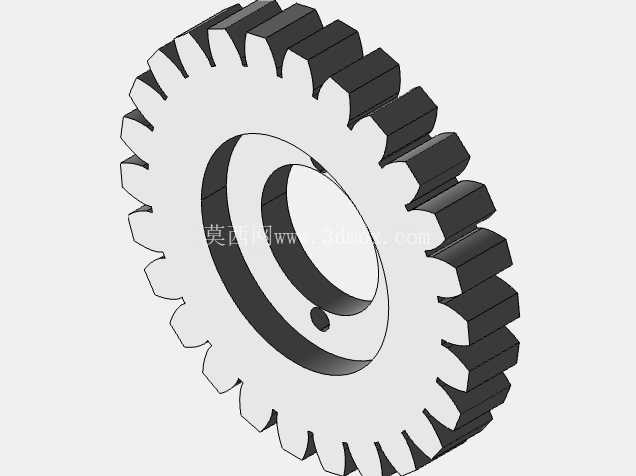

  结构细节上,齿轮中心的安装孔与配合轴采用基孔制过渡配合,孔侧开设的小定位孔用于安装紧定螺钉,能在不额外增加键槽加工工序的前提下,实现齿轮与轴的周向固定,适合转速不高、冲击负载较小的传动场景,省去了键连接的装配复杂度,也降低了小直径轴的加工难度。轮缘与轮毂之间的辐板采用等厚度实体结构,没有做减重孔设计,一方面是因为齿轮整体外径不大,实体结构的重量完全在装配允许范围内,另一方面实体辐板的结构刚性更好,压铸成型时的充型流动性更优,不会出现薄壁处的冷隔、缩孔缺陷,适合采用压铸工艺进行批量生产,能大幅降低单件的加工成本。

  实际选型使用时,要注意这类直齿轮仅适合平行轴之间的动力传递,不能用于交错轴或者相交轴的传动场景,装配时要保证两轴的平行度公差在允许范围内,否则会出现齿面偏载,加剧局部磨损,缩短齿轮的使用寿命。齿面的啮合接触区域要控制在齿面中部,若装配后接触斑偏向齿顶或者齿根,要及时调整轴系的中心距或者轴承的安装位置,避免长期运行出现断齿风险。建模过程中,齿廓曲线采用标准渐开线方程生成,齿根过渡圆角按照标准规范做了圆弧处理,避免应力集中在齿根位置,所有棱边都做了微小的倒角处理,既可以去除加工毛刺,也能避免装配时划伤操作人员,同时减少热处理环节的应力集中开裂风险。这类齿轮在实际生产中,既可以采用压铸工艺做铝合金或者锌合金材质的批量件,用于手动调节、轻载传动的场景,也可以采用45号钢调质后滚齿加工,用于中等负载的动力传动场景,三维模型的参数完全关联,修改齿数、模数、压力角等核心参数就能快速衍生出不同规格的同系列齿轮,能大幅缩短同类型传动零件的设计周期,减少重复建模的工作量。
