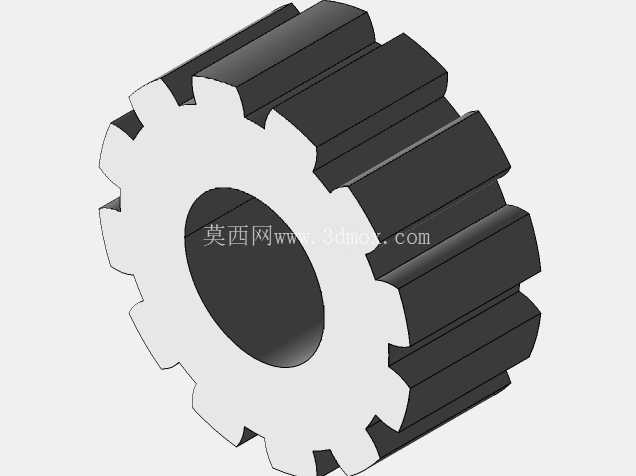

十二齿直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2026-06-18 ID:1187196
  • 十二齿直齿圆柱传动齿轮结构

  这款12齿直齿圆柱齿轮,是机械传动系统里最基础也最核心的动力传递构件,日常在小型减速机构、轻工输送设备、低压传动工位、小型工装夹具的动力链路里都能见到它的身影,核心作用是在平行轴之间传递恒定转速比的旋转扭矩,不会像斜齿轮那样产生轴向分力,对支撑轴承的轴向载荷要求更低,适配结构紧凑、安装空间受限的传动场景。从实际选型适配的角度看,这类小齿数直齿轮常作为减速链路的输入端主动轮使用,和配套的大齿数从动轮啮合时,能实现固定传动比的减速增扭,在小型自动化送料机构、桌面级工装传动位、小型农机的辅助传动单元里,因为安装维护简单、传动效率直接,不需要额外设计轴向止推结构,能大幅压缩传动单元的整体布局空间。

  设计这类小齿数齿轮的时候,首先要规避根切问题,12齿刚好是标准压力角下不根切的临界齿数附近,建模时齿廓曲线严格按照渐开线生成逻辑绘制,齿顶高、齿根高的取值匹配标准模数参数,保证啮合时的齿侧间隙处于合理区间,既不会因为间隙过大出现传动冲击、反向回程空程,也不会因为间隙过小导致啮合卡滞、运转时齿面磨损加剧。齿轮中心的通孔是安装基准孔,用来和传动轴配合,孔的公差带一般选过渡配合区间,装配时通过键连接或者顶丝锁紧实现周向固定,保证扭矩传递过程中齿轮和轴不会出现相对滑转;齿轮的轴向厚度要匹配啮合齿宽要求,齿面接触长度足够的前提下,不会因为齿宽过大增加不必要的转动惯量,也不会因为齿宽过小导致齿面接触应力超标,缩短零件使用寿命。

  从安装边界来看,齿轮的齿顶圆直径是确定传动中心距的核心参数,两个啮合齿轮的中心距等于两个齿轮分度圆半径之和,安装时要保证两轴的平行度公差在允许范围内,否则会出现齿面偏载,局部接触应力过大导致断齿或者过度磨损;齿根部分的圆角过渡是建模时不能忽略的细节,合理的齿根圆角能分散齿根处的弯曲应力,避免齿轮传递峰值扭矩时在齿根位置出现应力集中断裂。这类直齿轮的运转噪音相比斜齿轮会稍高,因为啮合时是整个齿宽同时进入和退出啮合,会产生一定的冲击,所以更适合中低速、载荷平稳的传动场景,不适合高速重载的动力传输工位。

  在实际建模过程中,齿廓的渐开线起始点和终止点要严格匹配齿顶圆、齿根圆的尺寸,保证齿形的准确性,阵列轮齿的时候要保证12个轮齿的周向角度均匀,单个齿距偏差、齿距累计偏差都要控制在对应精度等级的公差范围内,否则装配后会出现传动卡顿、转速波动的问题。齿轮的端面要做平整处理,保证安装时端面和轴的垂直度,避免齿轮运转时出现端面跳动,影响啮合精度。很多小型设备的手动调节机构里也会用到这类小齿数齿轮,比如手动调节的工装位移台、小型设备的档位调节结构,因为直齿轮的传动是线性对应的,转动角度和输出的位移量可以直接通过传动比换算,调节精度更容易控制,也不会因为自锁问题导致调节卡滞。在压铸模具的配套抽芯传动结构里,这类齿轮也常用来传递抽芯动作的动力,通过齿轮齿条啮合把旋转运动转化为直线抽芯动作,12齿的小齿轮和齿条啮合时,齿轮转动一圈对应的齿条行程就是齿轮分度圆的周长,设计时可以直接根据需要的抽芯行程计算齿轮的转动角度,不需要额外做行程换算,结构简单可靠,故障率低。建模时还要注意轮齿的拔模角度,如果是采用压铸工艺生产这类齿轮,轮齿部分的拔模斜度要控制在合理范围,既保证脱模顺畅,也不会因为拔模斜度过大导致齿形精度超标,影响啮合效果。
