多端口集成法兰连接工业阀壳结构设计

项目分类:阀门 发布时间:2026-06-18 ID:1187269
  • 多端口集成法兰连接工业阀壳结构设计
  • 多端口集成法兰连接工业阀壳结构设计

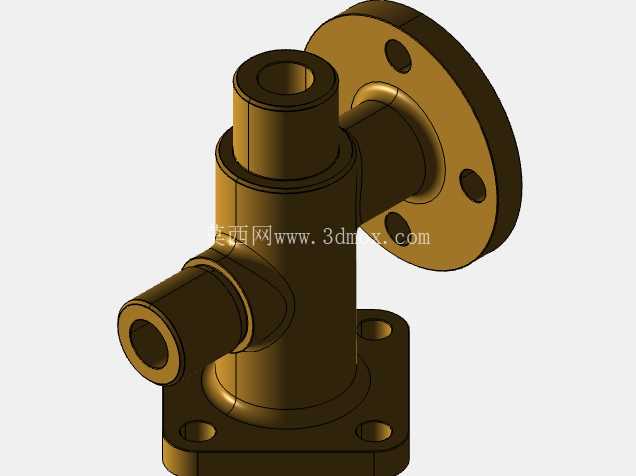

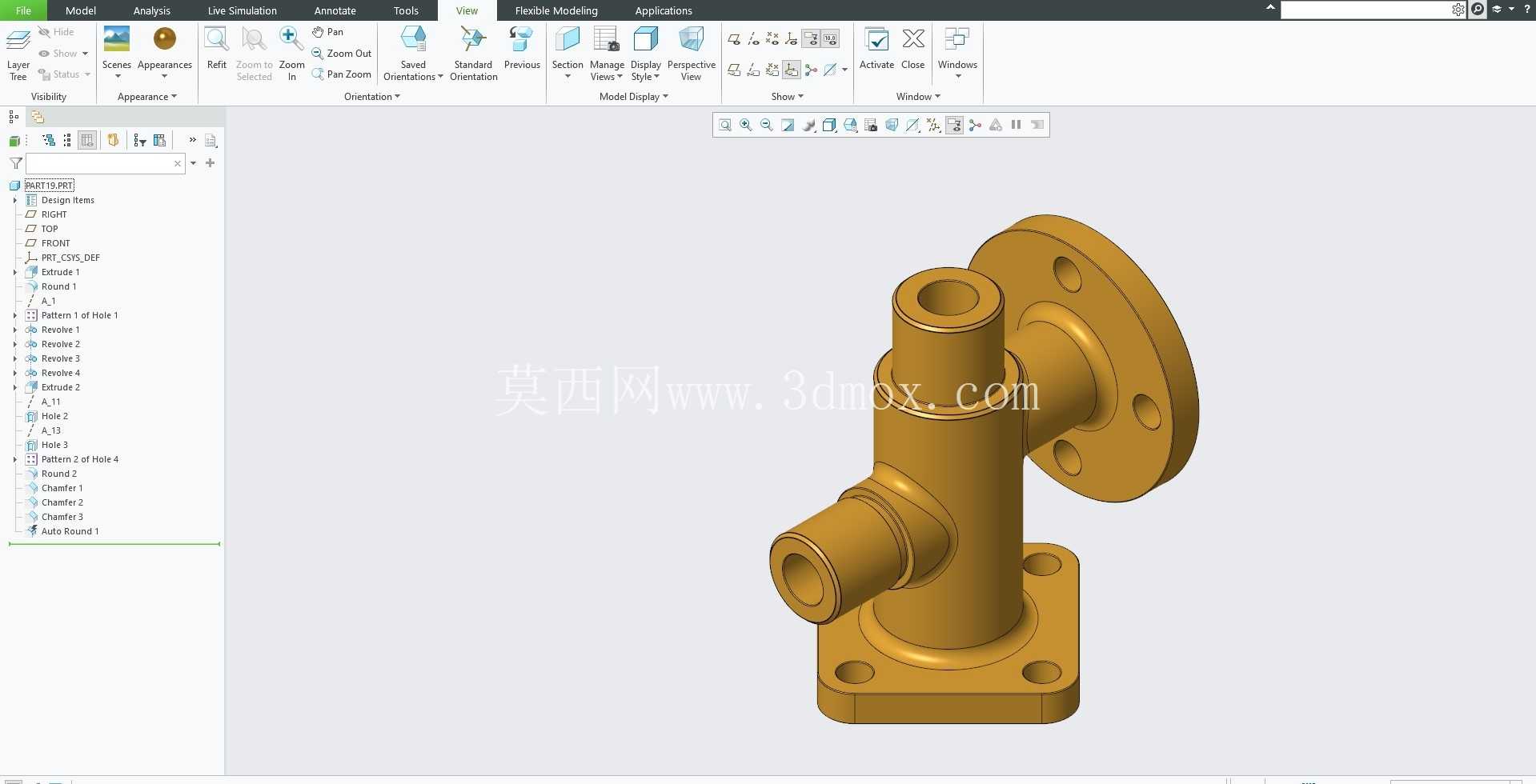

  在流体输送管网、重型机械液压回路、工艺管道控制系统的搭建场景中,阀壳作为承压核心构件,承担着容纳阀芯组件、连通不同管路、承受介质压力与管路载荷的关键作用,本次设计的多端口法兰连接阀壳,正是针对中低压工业流体控制场景开发的一体式承压壳体结构。从实际安装边界来看,该阀壳底部设置方形安装法兰,四个角位预留螺栓过孔,可直接固定在阀组安装基座或设备预留安装面上,安装面平面度公差控制在0.05mm以内,避免安装后出现壳体偏斜导致的密封面错位问题;侧部伸出的圆形连接法兰采用标准法兰密封面结构,可与同公称通径的管路法兰直接配对,法兰端面上的螺栓孔采用跨中布置方式,适配常规管路安装的螺栓穿装操作,不会与周边管路支架产生干涉。

  壳体主体采用一体式变径腔体结构,三个流体端口分别对应不同的通径规格,垂直向上的端口用于安装阀杆驱动组件,侧部斜向伸出的端口与侧方法兰端口共同构成多通路流道,流道内部转角处均做圆弧过渡处理,避免介质流经时产生紊流、压损过大的问题,同时减少介质中固体颗粒在转角处的沉积,降低流道堵塞风险。设计过程中优先考虑压铸成型的工艺可行性,所有外壁拔模斜度控制在1.5°-2°之间,内壁非加工面的拔模斜度适当放大至3°,避免压铸开模时出现粘膜、拉伤问题;壳体壁厚采用均匀化设计,主体壁厚保持在4mm,法兰与主体连接位置设置渐变过渡圆角,避免壁厚突变导致压铸成型时出现缩孔、缩松缺陷,从根源上降低壳体承压时的应力集中风险。

  结构细节上,所有端口的密封配合位置均预留了精加工余量,可在压铸成型后通过一次装夹完成所有密封面的车削加工,保证各端口之间的位置度公差满足装配要求;螺栓孔周边设计了局部加厚凸台,既可以提升螺栓连接位置的局部强度,避免螺栓拧紧时出现壳体局部压溃,也能减少压铸时厚大截面带来的成型缺陷。针对实际使用中的受力场景,壳体底部安装法兰与主体的连接位置设置了加强筋结构,可承受管路运行时产生的振动载荷与热胀冷缩带来的附加应力,避免长期运行后连接位置出现疲劳裂纹。流道设计上充分考虑了流体流动特性,各端口交汇处的流道轮廓做了流线型优化,在保证阀芯组件有足够安装空间的前提下,尽可能缩小流道的突变区域,降低介质流动时的噪声与能量损失。

  从装配适配性来看,该阀壳的各接口尺寸均匹配常规工业阀门的通用配件规格,可直接适配标准规格的阀芯、阀杆、密封件等通用零部件,无需单独定制配套配件,能够有效降低阀门整机组装的配件采购成本与装配难度。在安装空间适配方面,整体结构的外轮廓尺寸经过优化,侧方法兰的外圆尺寸、底部安装法兰的对角尺寸、各端口的伸出长度均控制在常规同通径阀组的安装空间范围内,替换现有同类型阀壳时无需改动原有管路布局与安装基座,可直接完成替换安装。壳体外部的非加工面采用自然压铸表面,加工面集中在各密封配合位置与安装基准面,尽可能减少后续机加工的工序量,降低零件的整体制造成本。针对压铸生产的工艺需求,壳体上所有的棱边除密封位置外均做了0.5mm的倒角处理,既可以去除压铸产生的飞边毛刺,也能避免装配、搬运过程中锐边划伤操作人员。
