教育用阀门组件装配结构教学演示模型

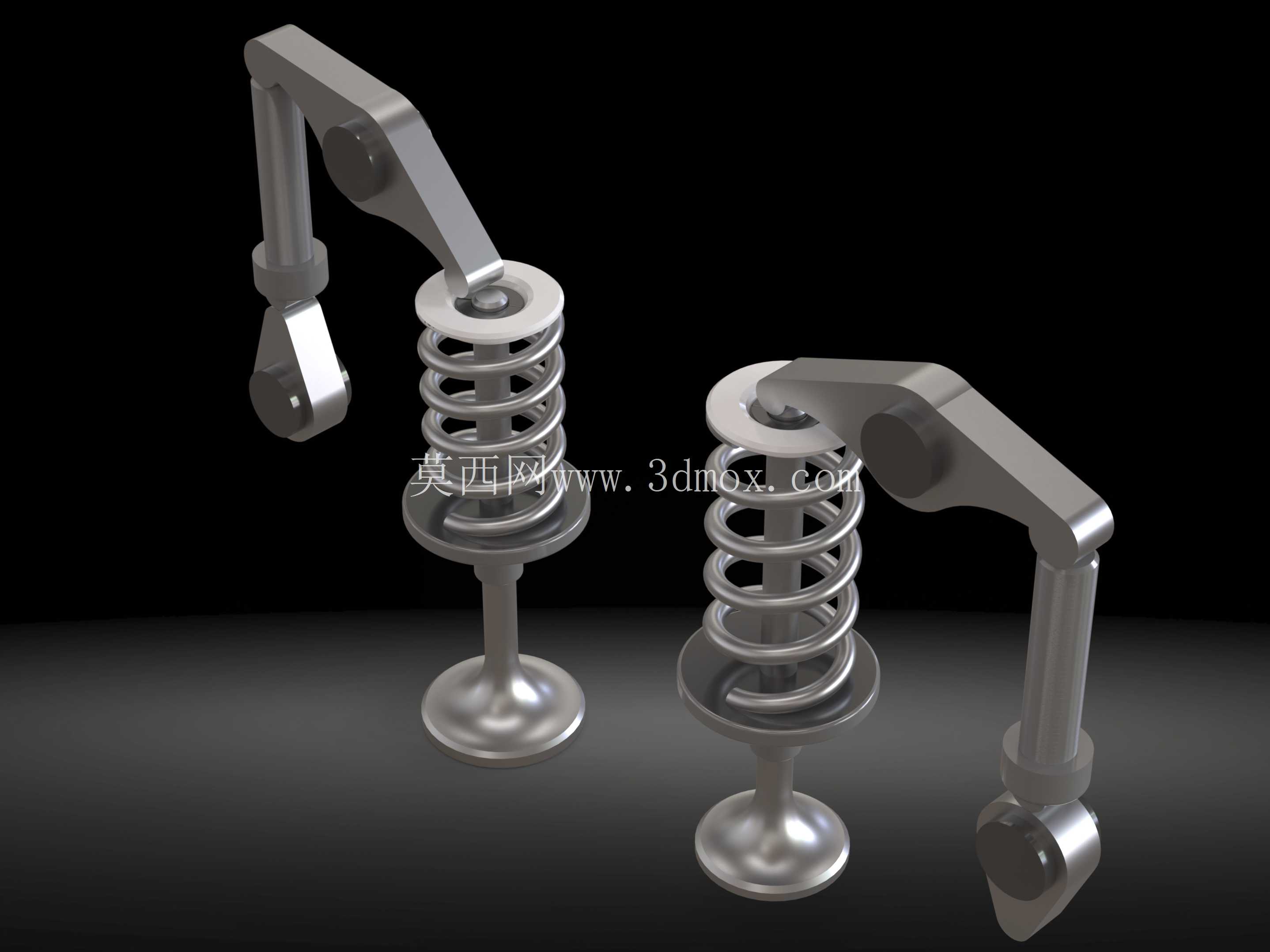

这套阀门组件装配结构，主要面向流体控制设备的教学实训场景，覆盖内燃机进排气阀、通用工业截断阀类的核心传动结构逻辑，可帮助学习者直观理解阀类启闭动作的力传递路径、部件配合关系，解决传统二维图纸难以直观呈现空间装配关系的痛点。从实际工况适配来看，该类弹簧复位式阀杆结构，广泛应用于中小通径的低压流体管路、内燃机配气机构中，核心作用是通过摇臂的摆动驱动力，克服弹簧预紧力带动阀盘脱离密封座，实现介质通路的开启，当外部驱动力撤除后，弹簧的复位弹力会推动阀盘回位，压紧密封座实现通路截断，整套动作的响应速度、密封可靠性，直接决定了配套设备的工作效率与介质泄漏控制水平。

设计过程中首先要明确核心动作的配合边界：摇臂的摆动支点需要与阀杆顶端保持固定的相对位置，避免传动过程中出现侧向分力导致阀杆卡滞，因此摇臂与阀杆接触的端面设计为圆弧过渡结构，在摆动过程中始终保持与阀杆端面的点接触状态，减少滑动摩擦带来的磨损。弹簧的选型与安装位设计是整套结构的核心，弹簧的预压缩量需要匹配驱动端的输出力，既要保证复位时能提供足够的密封压紧力，避免介质压力冲开阀盘导致内漏，又不能设置过大的预紧力导致驱动端负载过高，增加动力损耗；弹簧的内径要略大于阀杆上部的定位轴径，外径要小于弹簧座的限位台阶尺寸，保证弹簧在压缩、复位过程中不会出现径向窜动，避免弹簧与周边部件发生剐蹭导致弹力衰减。

从安装边界来看，阀盘的密封锥面角度需要与阀座的密封面角度完全匹配，通常采用45度锥面配合，既保证密封接触面积足够，又能在阀盘启闭过程中实现自定心效果；阀杆与导向套的配合间隙控制在0.02-0.05mm之间，间隙过大会导致阀盘启闭时出现偏摆，磨损密封面，间隙过小则会在热胀工况下出现卡滞，导致阀门无法正常启闭。摇臂的驱动端通常配套凸轮或者推杆结构，因此摇臂端部的接触弧面需要做淬火硬化处理，提升耐磨性能，延长部件的使用寿命。

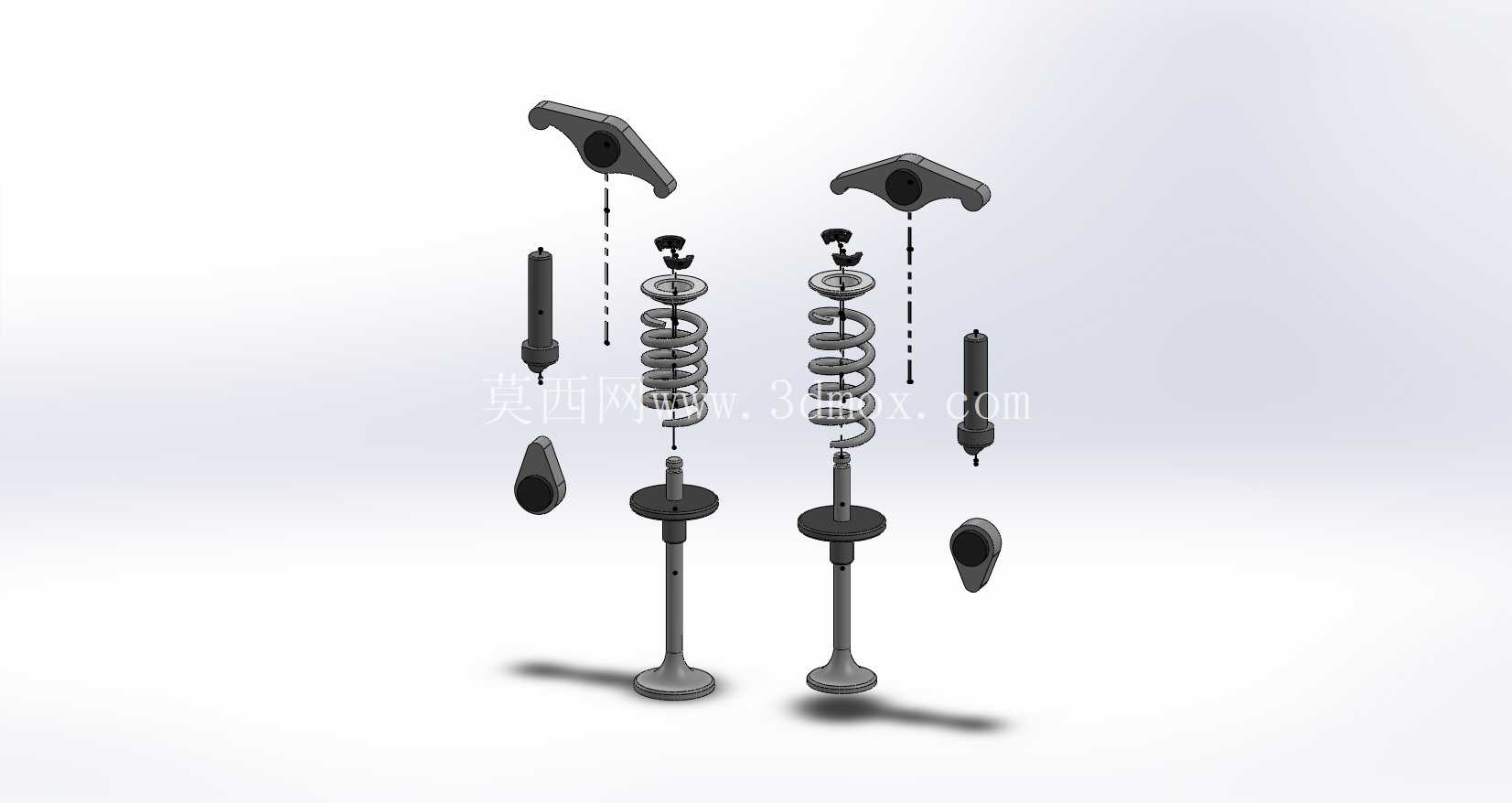

整套结构的装配逻辑遵循从下到上的顺序：首先将阀盘与阀杆压装为一体，从下方穿入导向套，之后依次套装弹簧下座、复位弹簧、弹簧上座，最后安装摇臂组件并固定摆动支点，装配过程中需要检测弹簧的预压缩长度，通过调整弹簧上座的固定位置来校准预紧力，保证同一批次的阀门组件启闭动作一致性。在教学场景中，这套模型可以拆解为独立部件，让学习者直观观察每个零件的结构特征，理解每个配合面的公差设计逻辑，掌握阀类组件的装配调试要点，为后续从事阀门设计、内燃机配气机构设计、流体设备运维等工作打下直观的结构认知基础。实际工业应用中，这类结构还会根据工况做针对性调整，比如高温工况下会选用耐高温的合金弹簧材料，在阀杆表面镀硬铬提升耐磨与耐腐蚀性能，在密封锥面堆焊硬质合金提升密封面的抗冲蚀能力，这些细节调整的逻辑，都可以通过这套装配模型的结构演示得到直观体现，帮助学习者建立从基础结构到工况适配的完整设计思维。
