工业级深沟球滚动轴承结构设计

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1187276
  • 工业级深沟球滚动轴承结构设计
  • 工业级深沟球滚动轴承结构设计
  • 工业级深沟球滚动轴承结构设计
  • 工业级深沟球滚动轴承结构设计

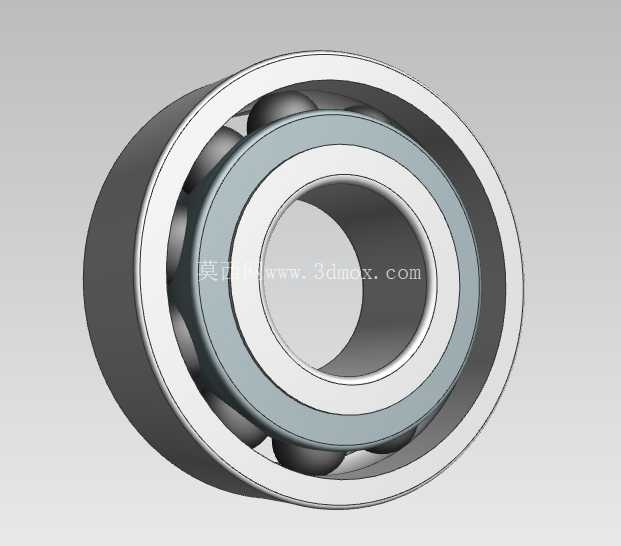

在各类旋转传动场景中,这类滚珠轴承是应用覆盖范围极广的支撑部件,从普通的输送线辊筒、中小型电机输出端,到机床主轴的辅助支撑位、农用机械的传动轮组,甚至民用家电的电机转轴处,都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦阻力降到最低,减少动力传递过程中的无谓损耗,同时限制轴在径向的窜动幅度,保证轴上安装的齿轮、带轮等传动件始终处于正确的啮合位置,避免因轴系偏移带来的传动异响、零件偏磨甚至设备卡滞故障。

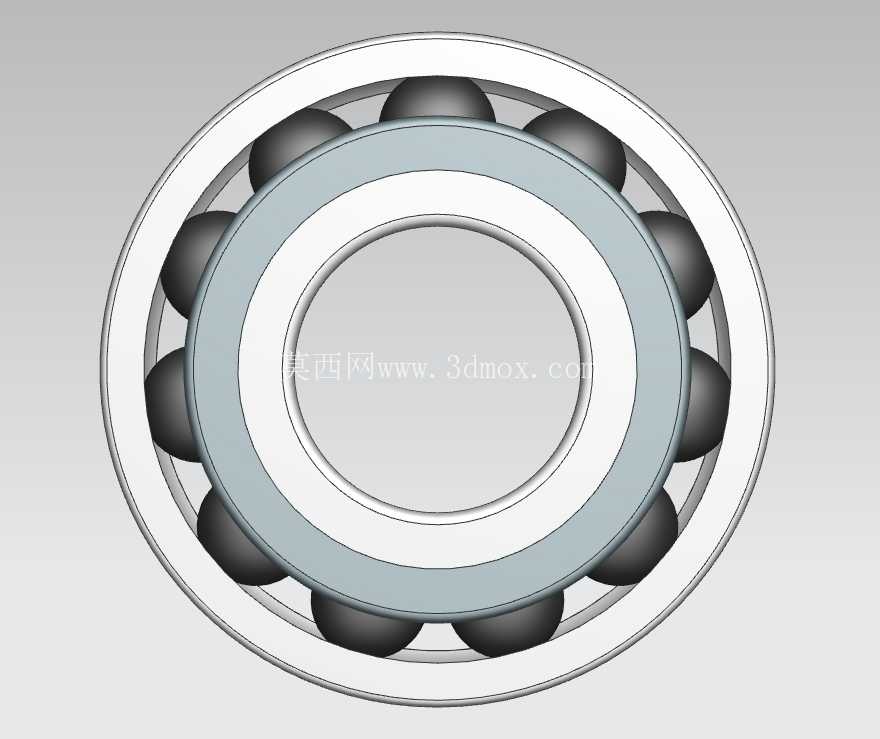

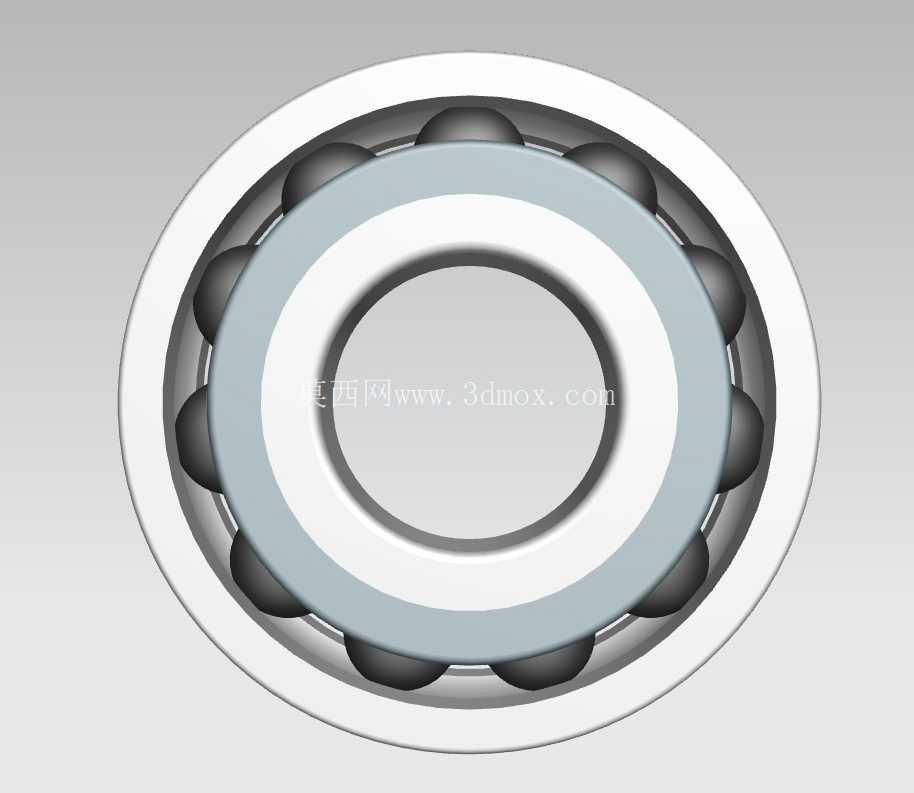

从结构设计逻辑来看,这款轴承采用最经典的深沟球构型,内圈与轴采用过盈配合安装,外圈则固定在轴承座或者设备壳体的安装孔内,内外圈之间的滚道经过精密磨削加工,滚道曲率与钢球的球面曲率匹配度经过反复校核,保证钢球在滚道内滚动时接触应力分布均匀,不会出现局部应力集中导致的早期点蚀失效。保持架采用兜孔式结构,将每一粒钢球均匀分隔在滚道圆周上,避免钢球之间直接接触产生滑动摩擦,同时保证钢球在运转过程中不会出现扎堆、脱落的情况,即使在高速旋转工况下,也能维持稳定的滚动姿态。两侧的密封结构(从剖面视图可见)可以阻挡外界的粉尘、切削液、水汽进入轴承内部滚道区域,同时避免轴承内部填充的润滑脂向外泄漏,减少设备日常维护过程中的补脂频次,适配多粉尘、多切削液飞溅的车间加工场景。

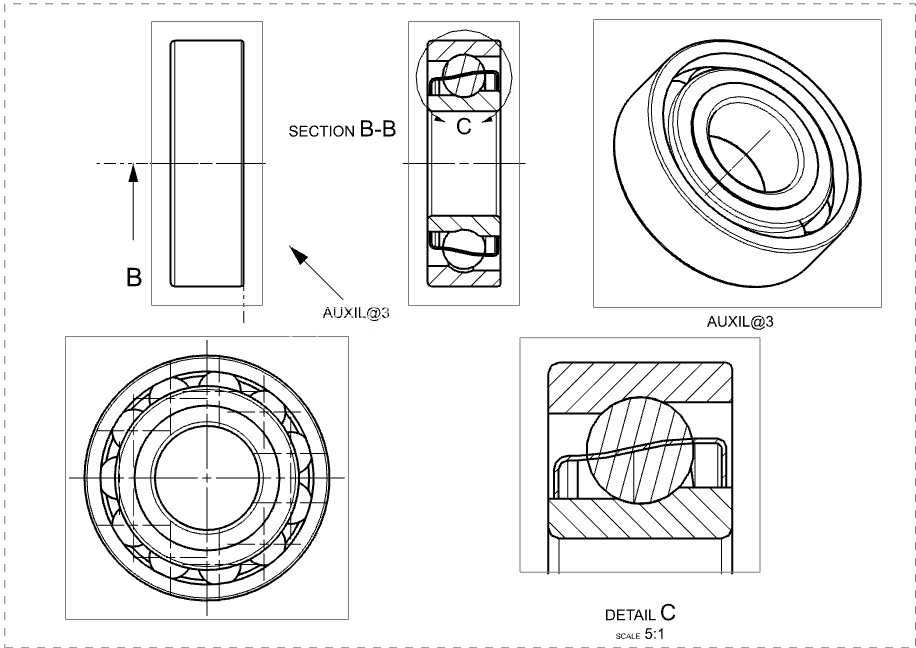

从安装边界尺寸来看,这款轴承的剖面结构显示其宽度尺寸与内外径的比例符合常规深沟球轴承的尺寸系列,内圈内径与配合轴颈的公差带选取需遵循基孔制配合要求,通常轴颈选取k6或者m6公差带,保证运转过程中内圈与轴不会出现相对滑动;外圈与安装座孔的配合则采用基轴制,座孔选取H7或者J7公差带,兼顾安装便利性与外圈固定的可靠性。安装过程中需要注意,压装轴承时施力点必须作用在对应配合的套圈端面上,禁止通过滚动体传递压装力,否则会造成滚道压痕、钢球表面损伤,直接导致轴承运转精度下降、噪音增大、使用寿命大幅缩短。

在实际选型应用中,这类轴承主要承受径向载荷,同时也可以承受一定限度的双向轴向载荷,当设备的轴系存在少量热伸长时,轴承可以允许内圈相对于外圈产生微小的轴向位移,因此也非常适合用作跨距较长的轴系的游动端支撑,避免轴受热膨胀产生的附加轴向力卡死轴承。从剖面的细节设计来看,滚道边缘的倒角尺寸经过优化,既可以减少安装过程中套圈边缘对轴肩、座孔端面的刮蹭,也能降低滚道边缘的应力集中系数,提升轴承在承受冲击载荷时的抗破损能力。钢球的直径与数量匹配对应尺寸系列的额定动载荷要求,能够满足常规工业设备连续运转的寿命需求,在额定载荷工况下运行时,滚道接触疲劳寿命可以达到通用工业设备的大修周期要求,不需要频繁更换轴承来维护设备精度。
