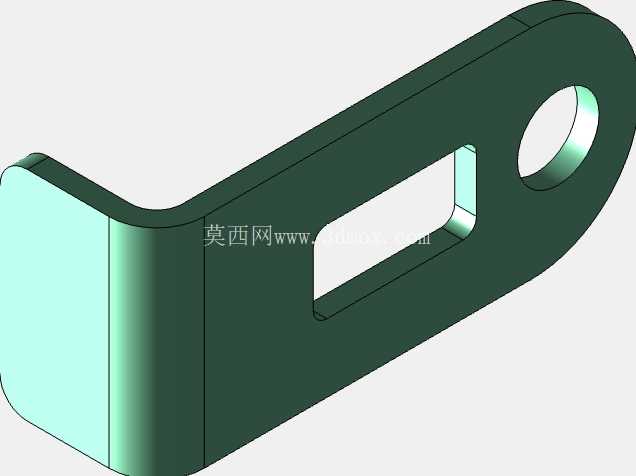

仪表压铸件结构三维设计方案

　　在工业现场的压力、流量、温度等参数检测环节，仪表作为前端感知与显示的核心载体，其外壳结构的可靠性直接决定了内部传感元件、显示模组的运行稳定性，尤其是采用压铸工艺成型的仪表壳体，需要兼顾防护性能、安装适配性与批量生产的工艺可行性，这套三维结构设计正是围绕这类工业仪表的实际落地需求展开。从实际应用场景来看，这类仪表多部署在工业管线、设备操作台、户外监测点位等位置，长期面临粉尘、潮气、轻微振动甚至短时外力冲击的影响，因此壳体的结构设计首先要满足密封配合的边界要求：壳体合模面的公差带严格控制在±0.1mm范围内，配合面预留的密封槽深度与宽度经过反复校核，既能够嵌入标准规格的橡胶密封圈，又不会因为压缩量过大导致装配后壳体出现翘曲变形，影响内部元件的安装精度。

　　设计过程中没有采用过度冗余的壁厚设计，而是根据压铸成型的材料流动特性，将主体壁厚控制在均匀的2.5mm区间，在安装固定柱、接线端口等受力位置做局部加厚处理，加厚区域与主体壁面之间采用圆角过渡，避免压铸过程中出现缩孔、冷隔等成型缺陷，同时也能减少后续机加工的余量，提升批量生产的良品率。考虑到仪表在现场的安装需求，壳体背部设计了适配标准安装支架的卡槽结构，卡槽的开口尺寸与市面上通用的管道安装卡箍、面板安装卡扣完全匹配，安装孔位的中心距严格遵循行业通用的安装规范，不需要额外做定制转接件就可以直接替换同规格的老旧仪表壳体，降低现场改造的适配成本。

　　壳体正面的显示窗口区域做了下沉式台阶设计，台阶面的平面度公差经过严格管控，既可以嵌入透明防护面板，又能保证防护面板安装后与壳体表面齐平，避免积灰积水，同时窗口边缘的加强筋布局经过优化，不会在显示区域产生遮挡，也能提升窗口区域的抗冲击能力，避免现场意外磕碰导致透明面板碎裂。在结构细节处理上，壳体内部的PCB安装柱高度经过精准核算，保证电路板安装后与壳体内壁之间预留足够的散热间隙，同时安装柱顶端设计了自攻螺丝导向锥面，方便装配环节的螺丝对位，减少装配工时；接线端口位置设计了线缆密封格兰头的配合螺纹，螺纹精度满足密封连接要求，端口内部预留的线缆弯曲空间足够容纳不同线径的信号线缆，不会出现线缆过度弯折导致线芯断裂的问题。

　　针对压铸成型后的脱模需求，壳体所有侧壁的脱模斜度控制在1.5°，既不会因为斜度过大导致壁厚偏差超出允许范围，也能保证成型后壳体顺利脱模，减少顶针痕迹对外观的影响；壳体表面的分型线位置选在外观非主要可视面，后续只需要简单的打磨处理就可以达到外观质量要求，降低后处理成本。从安装边界来看，整个壳体的外部轮廓尺寸控制在常规工业仪表的通用尺寸区间内，不会因为结构优化导致整体体积过大，无法适配原有安装点位的空间限制，壳体边角位置全部采用R2以上的圆角过渡，既避免压铸过程中出现应力集中导致的开裂问题，也能防止现场安装维护时尖锐边角划伤操作人员。在孔位设计上，所有固定孔、穿线孔的位置都避开了壳体内部的应力集中区域，孔位边缘做了倒角处理，既方便装配时的零件对位，也能去除孔位加工后的毛刺，避免毛刺脱落掉入壳体内部造成电路短路的风险。整个结构设计没有追求花哨的外观造型，所有结构特征都围绕实际使用中的可靠性、装配便捷性、生产工艺性展开，每一处尺寸公差的设定都对应实际生产与使用环节的具体需求，能够直接用于压铸模具的开发，也可以作为同类型仪表壳体结构优化的参考方案，帮助结构设计人员快速梳理仪表压铸件设计中的核心管控点，减少反复改模的成本，缩短产品从设计到落地的周期。
