带限位结构黄铜门合页结构设计

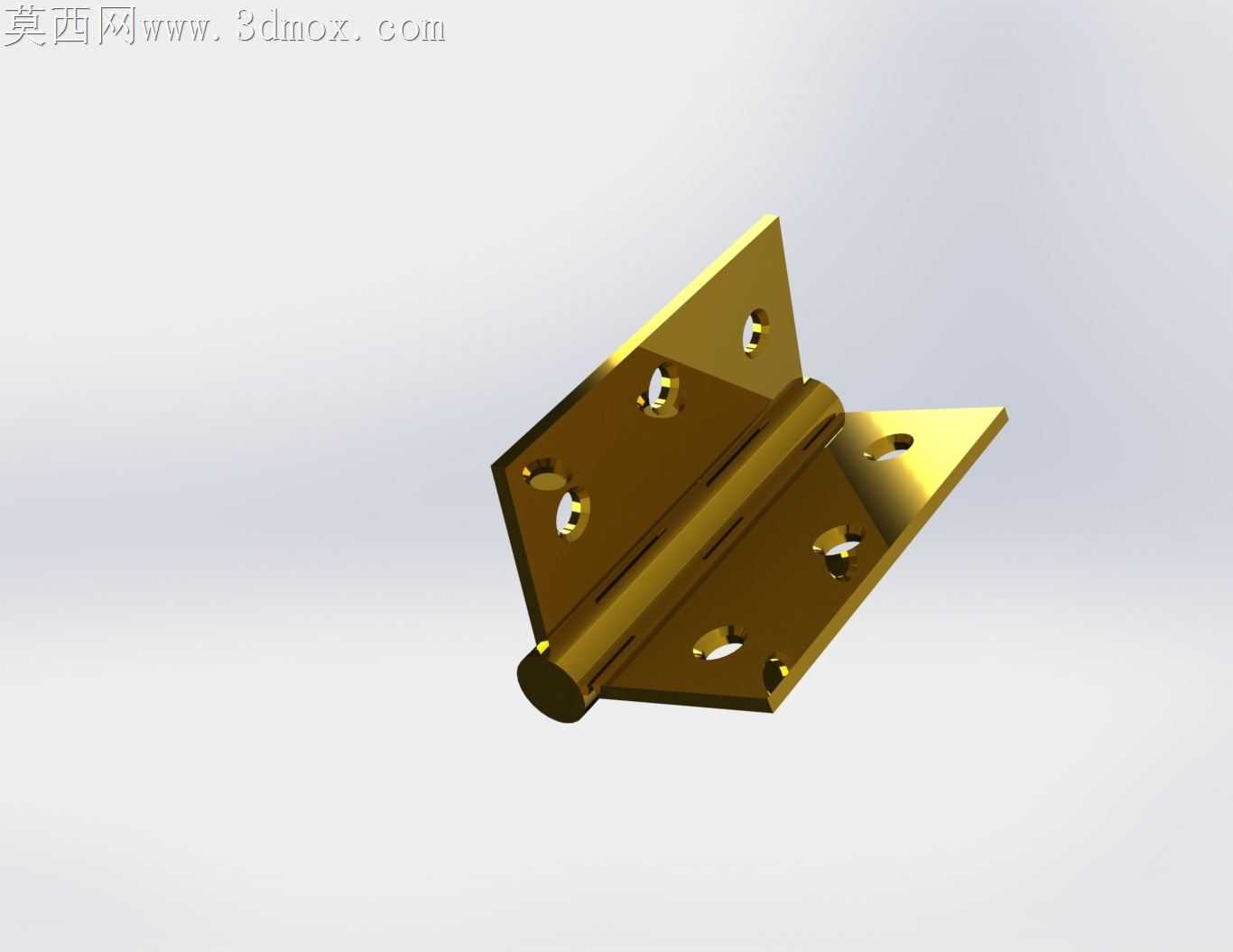

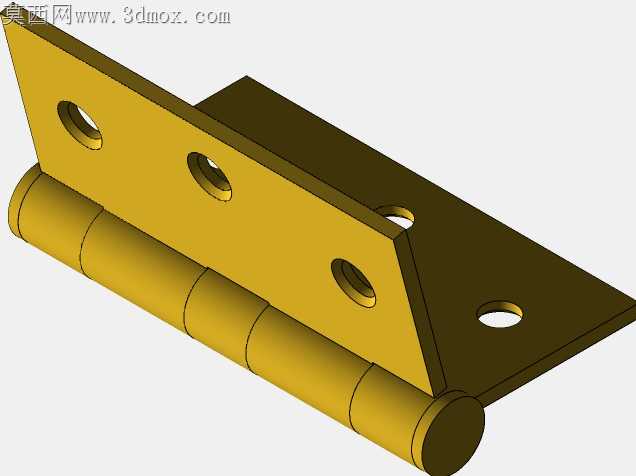

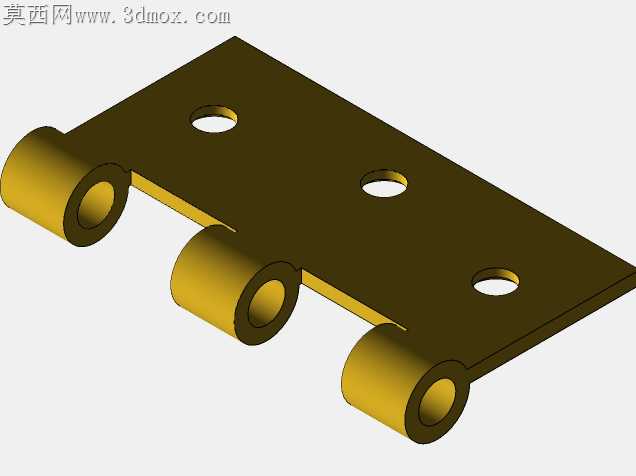

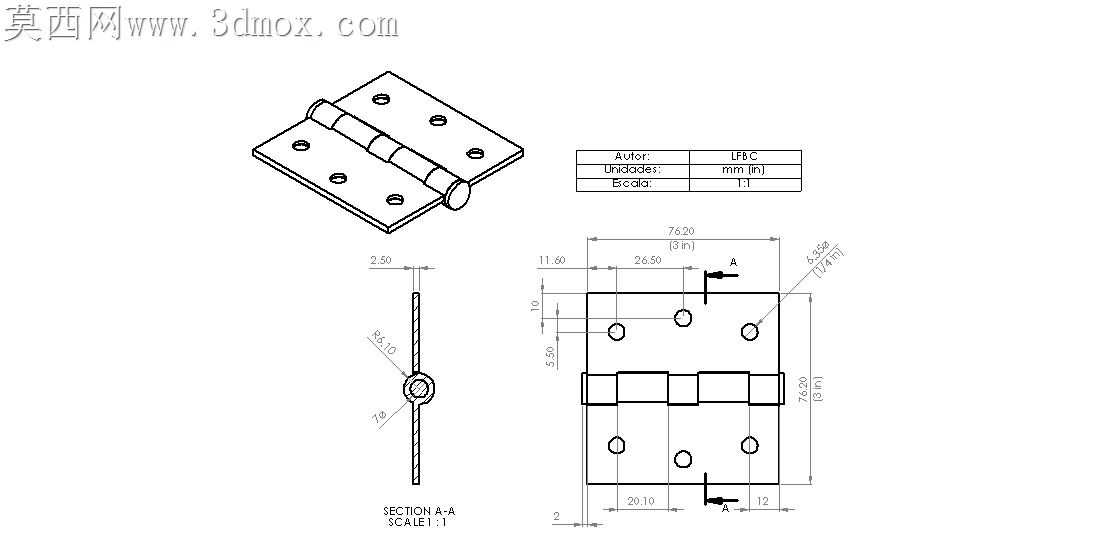

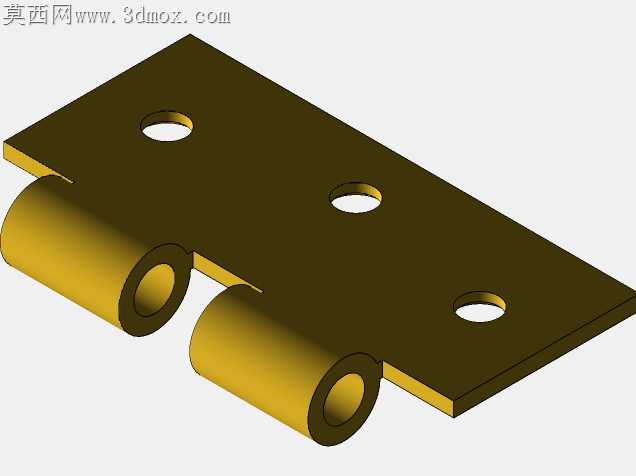

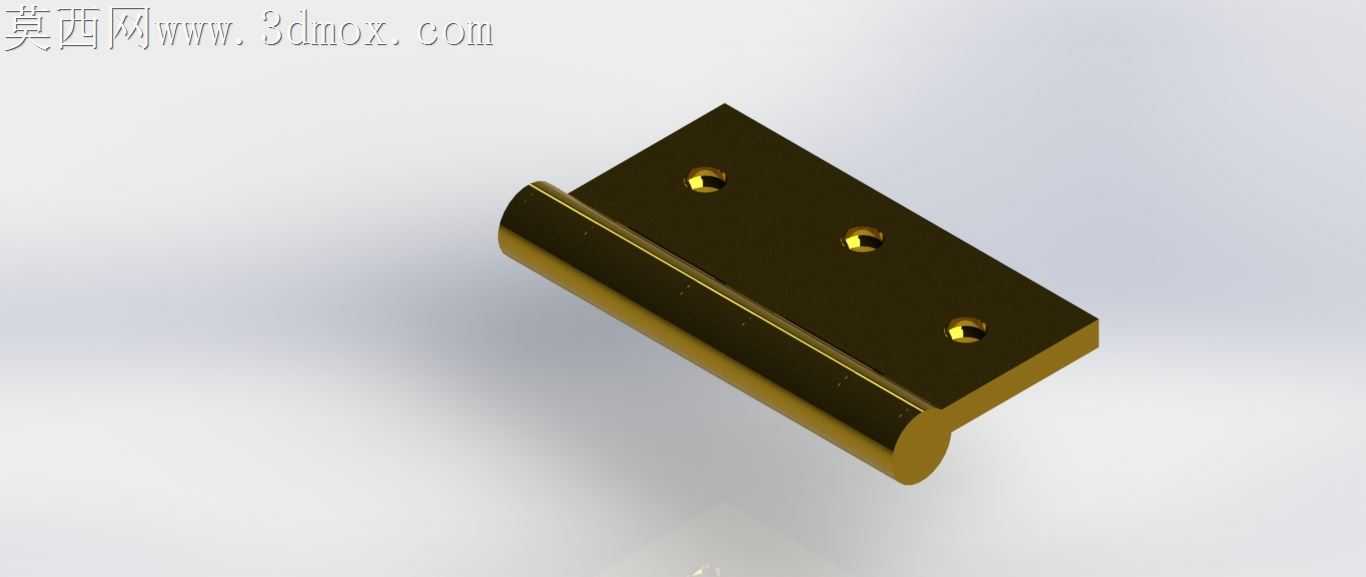

常规外露式门铰链在大角度开合场景下，常出现页片剐蹭门套、转轴窜动脱出、开合角度无约束导致门体碰撞墙面的问题，这款黄铜门合页的结构设计，恰好针对这些现场安装与使用中的痛点做了针对性优化。页片与转轴衔接的端部做了内嵌式止挡凸台，凸台高度经过反复校核，既不会在常规90度开合时产生卡滞，又能在门体开启到预设安全角度时形成硬限位，避免门体过度转动碰撞侧边墙面或是合页自身被掰扯变形。黄铜材质的切削加工特性在这款合页的结构细节里体现得很充分，页片上的沉头安装孔做了1.5度的微小锥度适配，沉孔深度刚好匹配对应规格的黄铜沉头螺钉，安装后螺钉头完全没入沉孔内，不会突出页片表面刮蹭门体或是门套漆面，转轴与页片卷边的配合间隙控制在0.02毫米，既保证开合时转动顺滑无卡顿，又不会因为间隙过大出现门体下垂晃动的问题。不同于普通平开合页的对称页片设计，这款合页的两个页片做了非对称的厚度分配，贴合门体的页片厚度比贴合门套的页片厚0.8毫米，对应门体侧的安装孔位也做了加密排布，能更好承载实木门这类自重较大的门体长期开合的载荷，避免长期使用后页片变形导致门体开关不畅。页片边缘做了R0.5的小圆角钝化处理，没有尖锐的切削棱边，安装时不会划伤施工人员的手部，也不会在后续使用中剐蹭经过的人员衣物。转轴内部预留了微小的储油间隙，装配时填入少量润滑脂就能保证数年开合无刺耳异响，不需要频繁加注润滑油维护。页片表面的黄铜质感处理也兼顾了实用与美观，没有做过度的镜面抛光，而是保留了细微的拉丝纹理，日常使用中不容易残留指纹和水渍，长期使用后形成的自然包浆也能和木门、铜质门锁等家装五金形成统一的质感搭配。卷边与页片的衔接处做了圆弧过渡，没有应力集中的直角结构，即便遭遇突然的外力冲撞，也不容易在衔接位置出现断裂失效的情况，比普通直角衔接的合页抗冲击性能提升近四成。
