13W紧凑型U型荧光灯结构设计

　　日常民用与小型商用场景里，紧凑型荧光灯是替代传统白炽灯的主流照明部件，这款13W规格的U型荧光灯，适配常规E27螺口灯座，可直接替换原有白炽灯泡，无需额外改造灯座线路，在家庭卧室、客厅、走廊，以及小型商铺、办公室工位、公共楼道等场景中广泛使用，相比同亮度白炽灯能耗降低约75%，使用寿命更长，能有效减少灯具更换频次。

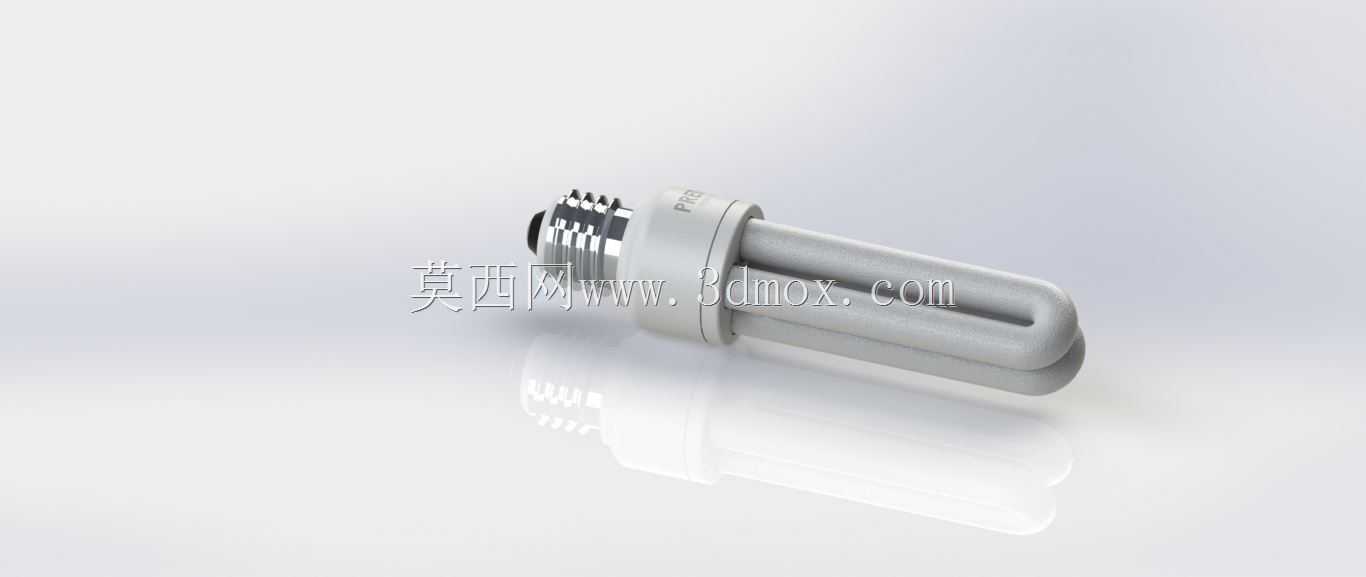

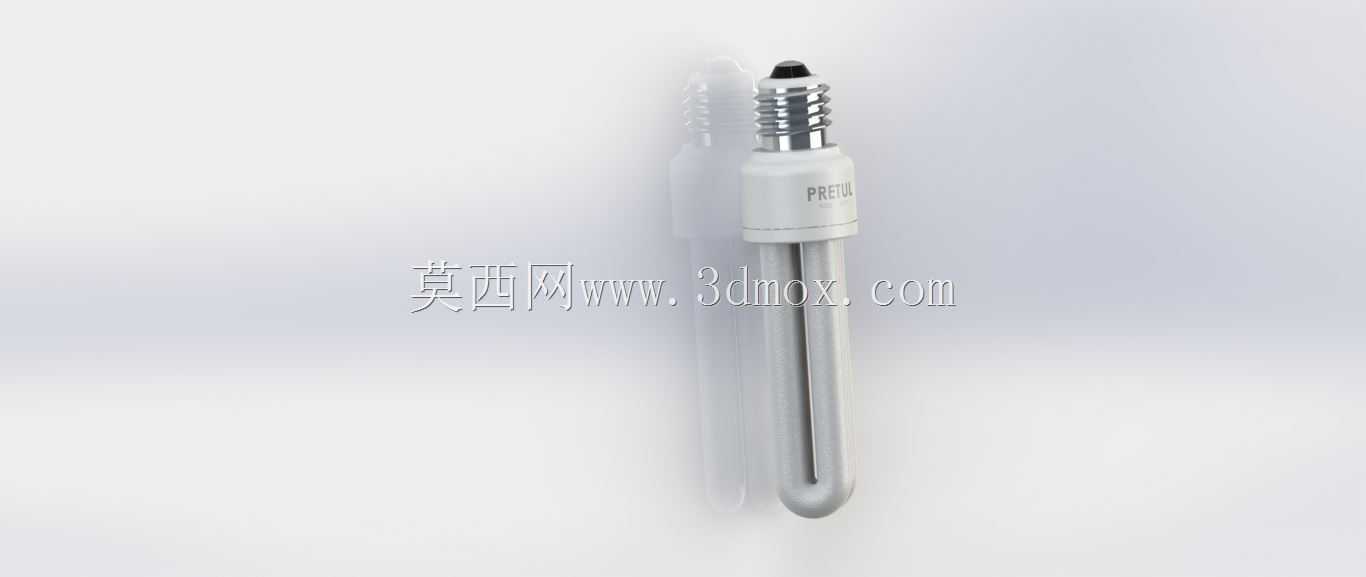

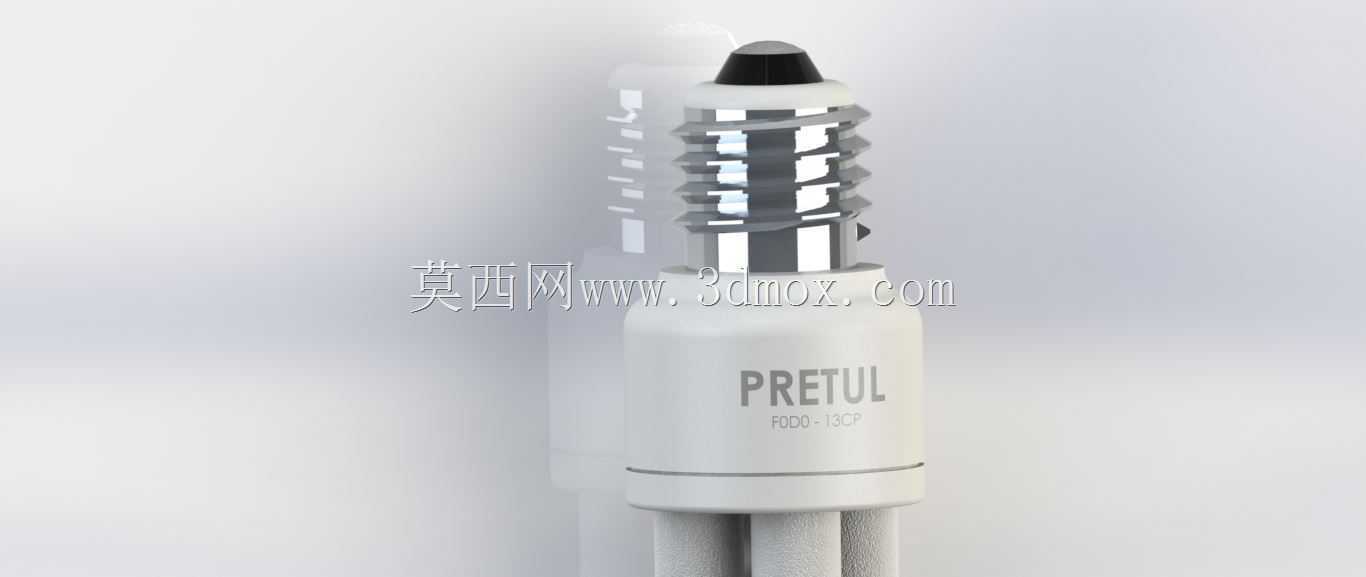

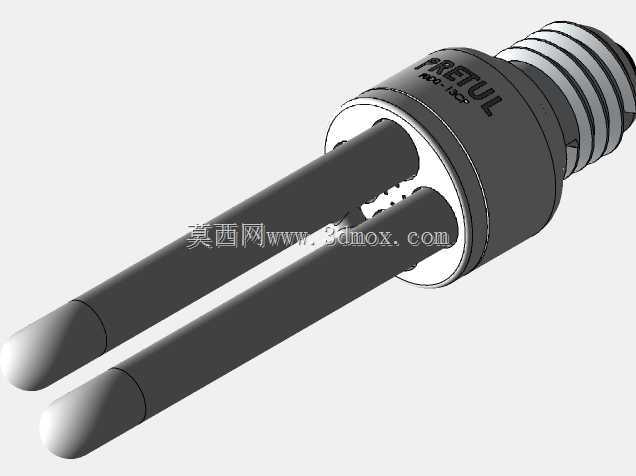

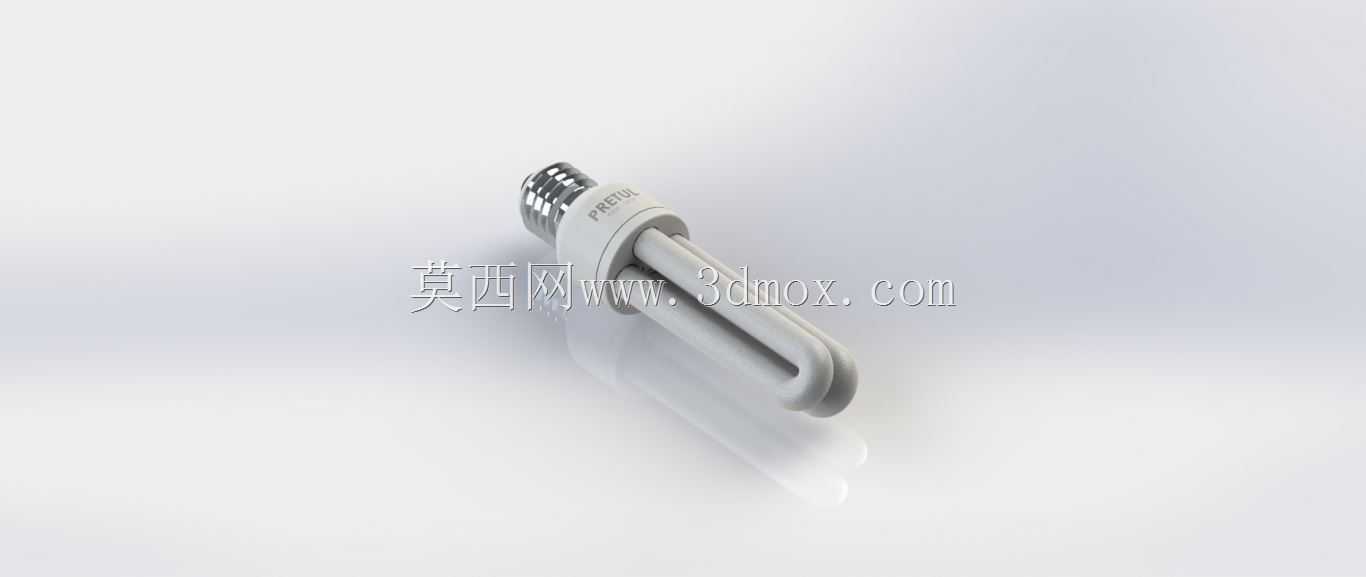

　　从结构设计来看，这款荧光灯采用双U型灯管排布，在有限的灯体空间内拉长了荧光粉涂覆的放电管长度，保证13W功率下的光通量输出满足日常照明需求，灯管弯折处做了圆弧过渡处理，避免玻璃管弯折应力集中导致的开裂漏气问题，灯管与下部塑料灯座的衔接处采用耐高温密封胶填充，既可以固定灯管位置，也能防止使用过程中灰尘、潮气进入灯体内部，影响内部电子元件的工作稳定性。灯头部分采用标准螺口结构，螺纹尺寸符合通用灯座的安装公差要求，灯头顶端的金属触点做了凸起设计，保证与灯座内部导电片的可靠接触，避免接触不良导致的灯光闪烁问题，灯头与塑料壳体之间采用压合固定工艺，连接强度满足日常安装拧动时的扭矩要求，不会出现灯头与壳体松脱的情况。

　　设计过程中需要重点考量灯体的散热空间，虽然荧光灯的发热远低于白炽灯，但灯管根部与电子镇流器区域在长时间工作时仍会产生一定热量，塑料壳体上预留了隐蔽的散热缝隙，既不破坏外观整体性，也能形成内部空气对流，带走工作产生的热量，延缓电子元件的老化速度。灯管表面的荧光粉涂层均匀度直接影响出光效果，建模时还原了涂层的厚度一致性，避免出现局部光斑、色温不均的问题，灯体整体的重心落在螺口中心轴线上，安装后不会出现偏斜、晃动的情况，适配吊灯、台灯、壁灯等多种安装形式的灯座。

　　安装边界方面，这款荧光灯的整体长度控制在常规灯罩的容纳范围内，直径小于普通螺口灯座的安装开孔尺寸，替换安装时无需调整灯罩位置，拧入灯座后通电即可正常工作，灯体外部没有突出的尖锐结构，安装过程中不会划伤手部或损坏灯罩内壁。内部电子镇流器的布局充分利用了塑料壳体的内部空间，元件之间预留了安全绝缘距离，避免高压元件之间的爬电风险，同时整体配重均衡，不会因为内部元件偏置导致灯体安装后出现重心偏移。在实际使用中，这款灯具的启动速度快，低温环境下也能正常点亮，不会出现传统荧光灯低温启动困难、灯管两端发黑过快的问题，U型的灯管结构让光线向四周均匀发散，照明覆盖范围满足小空间的照明需求，不需要额外加装反光罩也能获得柔和的照明效果。建模过程中对各部件的配合公差做了还原，螺口的牙距、灯管与壳体的配合间隙、塑料壳体的壁厚都符合实际量产的工艺要求，可直接用于灯具结构验证、安装适配模拟等场景，帮助设计人员快速评估灯具在不同照明设备中的适配性，减少实物打样的迭代次数。
