工业设备侧装防护框架焊接组装结构

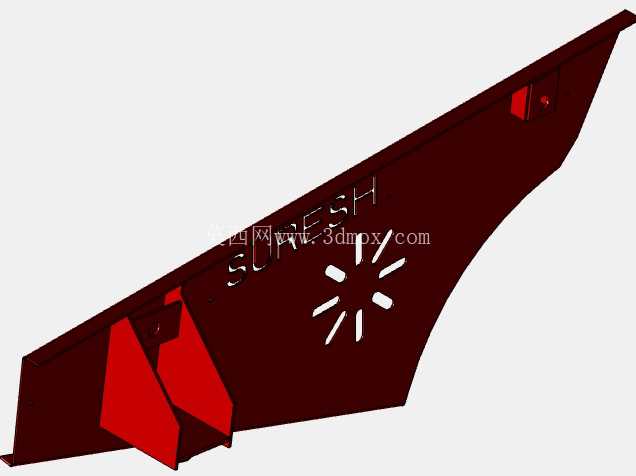

　　这类侧装式焊接框架多用于户外作业设备的侧边防护与功能承载，常见于工程作业机械、户外专用作业设备的侧部结构，一方面承担设备侧边的防碰撞防护作用，避免作业过程中飞溅物、剐蹭对设备内部核心元件造成损伤，另一方面也作为侧边标识、附属功能件的安装基体，预留的安装位可直接固定标识牌、传感元件、小型附属组件，不需要额外在设备主壳体上开孔加工，降低主壳体的加工难度与密封破坏风险。从结构设计逻辑来看，整个框架采用钣金折弯件与加强筋焊接组合的形式，主受力板采用大角度斜边造型，既可以降低设备侧边的风阻，也能避免直角结构在作业过程中勾挂线缆、杂物，适配户外复杂作业场景的通行需求。

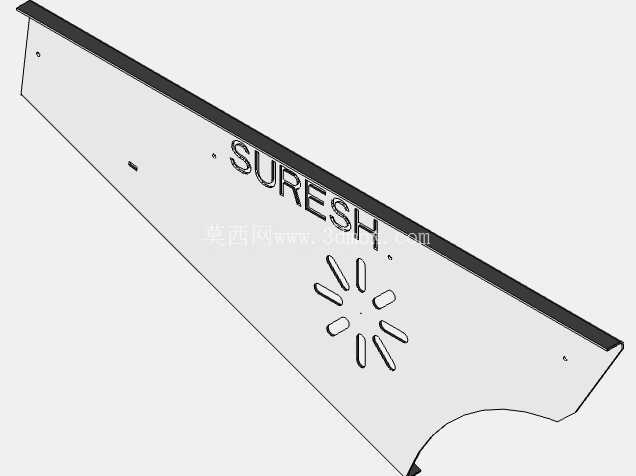

　　板面预留的放射状镂空结构并非装饰性设计，一方面是为了降低框架整体自重，减少设备侧部的负载力矩，避免长期作业过程中侧部安装位出现疲劳变形，另一方面这类镂空结构也可作为散热通流通道，当框架覆盖的设备内部有发热元件时，作业过程中产生的气流可通过镂空位置带走热量，避免局部积热。框架的焊接点位全部设置在结构内侧，外侧无突出焊道，一方面减少了后期打磨、表面处理的工作量，另一方面也避免外侧焊道长期暴露在户外环境中出现锈蚀，影响结构强度与外观平整度。

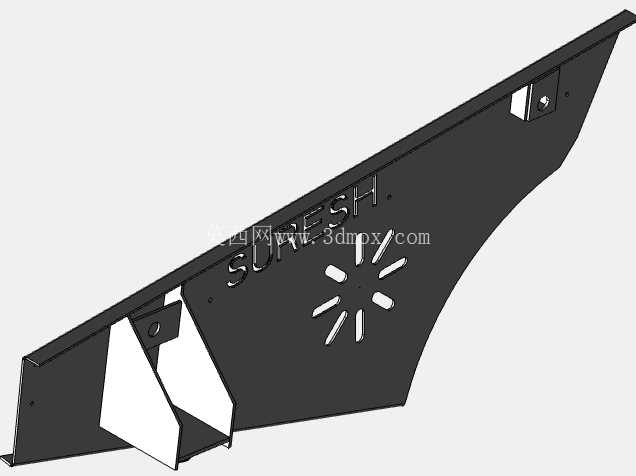

　　安装边界方面，框架的上部设置有嵌入式的卡扣安装位，下部采用折边贴合的定位结构，安装时可先通过上部卡扣挂接在设备侧部的预装挂点上，再通过下部的安装孔位完成螺栓紧固，不需要多人托举对位，单人即可完成安装作业，大幅提升现场装配的效率。框架内侧焊接的三角加强筋，对应设备侧部的受力集中点，当框架受到侧向冲击力时，加强筋可将受力快速分散到整个板面，避免局部受力出现凹陷变形，同时加强筋的位置也避开了设备侧部的原有凸起结构，安装后框架与设备主壳体之间预留有均匀的间隙，不会出现装配干涉。板面的标识位采用下沉式设计，标识粘贴或铆接后不会突出板面，避免作业过程中剐蹭导致标识脱落，同时下沉结构也可在标识粘贴时起到定位作用，不需要额外测量对位。

　　整个焊接组件的所有折弯边都做了钝角倒边处理，没有尖锐的棱角，避免装配、后期维护过程中划伤作业人员，符合机械安全设计的相关要求。从实际使用场景来看，这类结构也可根据设备的具体安装需求调整镂空的尺寸与加强筋的焊接位置，当需要在框架上安装较重的附属组件时，可在对应位置增加焊接螺母板，提升安装点的承重能力，不需要整体更换框架结构，具备较强的适配性。框架的板材厚度选择兼顾了强度与自重需求，常规作业场景下采用普通冷轧钢板焊接后做表面喷塑处理即可满足防腐蚀、防磕碰的使用需求，在高腐蚀作业场景下也可更换为不锈钢板材加工，不需要调整整体的焊接结构与安装尺寸，可直接替换原有部件。
