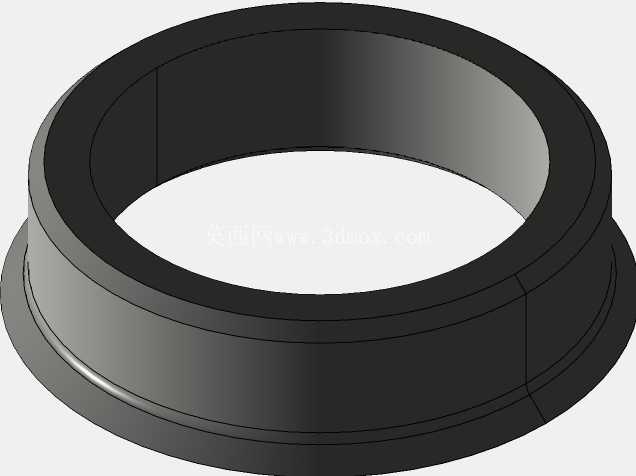

在汽车轮组装配、改装轮圈适配的实际作业场景中,经常会遇到改装轮毂中心孔直径与车辆轴头定位直径不匹配的问题,这类间隙如果不做填充处理,车轮在高速行驶过程中会出现定位偏移、动平衡失准,严重时还会引发轮组抖动、螺栓受力不均断裂的风险,这款环形填充构件就是针对这类工况设计的适配零件。从结构设计来看,整体采用阶梯式环形构型,外侧大直径端面与轮毂中心孔的沉台端面完全贴合,内侧圆柱面与轮毂中心孔内壁采用过渡配合,保证装配后无径向窜动,内侧小直径段的内孔尺寸严格匹配车辆轴头的定位外径,实现轴头与轮毂之间的定位传递,把轮圈的承重载荷均匀传递到轴头结构上,避免固定螺栓承受额外的径向剪切力。
设计过程中首先要明确安装边界:构件的总厚度需要匹配轮毂中心孔沉台的深度,不能突出轮毂安装平面,否则会导致车轮安装面与轴头法兰面无法完全贴合,引发固定螺栓预紧力不足的问题;外侧圆柱面的直径公差控制在H7级别,既保证装配时可以顺利压入轮毂中心孔,又不会出现配合间隙过大导致的同轴度偏差;内侧阶梯端面的倒角设计,是为了压装过程中引导构件顺利进入孔位,避免硬敲导致的孔边毛刺、构件变形问题。实际应用中,这类填充件多用于改装轮毂的适配作业,不同车型的轴头直径存在固定规格,而改装轮毂为了适配更多车型,往往会把中心孔做的更大,通过更换不同内径的填充环,就能实现一款轮毂适配多款车型轴头的需求,降低改装件的开模成本。
从受力角度分析,车辆行驶过程中,轮组的垂直载荷、加速制动时的纵向力、转向时的侧向力,都会通过轴头与轮毂的配合面传递,填充环的存在就是填补两者之间的尺寸差,让配合面完全贴合,保证力的传递路径连续,不会出现应力集中在固定螺栓上的情况。建模过程中需要重点关注几个配合面的形位公差:内外圆柱面的同轴度要控制在0.02mm以内,否则装配后会出现轮组动平衡偏差,即使做了动平衡配重,高速行驶时依然会出现抖动;两端面的平行度要保证在0.015mm以内,避免装配后出现端面倾斜,导致车轮安装偏斜;内侧孔的端面需要做轻微的倒角处理,方便轴头顺利穿入,避免装配时刮伤轴头的防锈涂层。
另外,构件的外侧壁设计了一圈浅凹槽,这个结构一方面是为了压装时提供排气通道,避免孔内空气被压缩导致压装不到位,另一方面也可以在拆卸时通过卡簧钳类工具勾住凹槽,把填充环从轮毂孔中拔出,方便后续更换不同内径的适配环。材质选择上一般采用6061铝合金或者高强度尼龙,铝合金材质的强度高、导热性好,适合长期在高速、重载工况下使用,尼龙材质的成本低、不会刮伤轴头表面,适合民用改装场景的轻度使用。在装配工艺上,这类填充环一般采用冷压装配,不建议敲击安装,避免构件变形导致配合精度下降,压装前需要清理轮毂中心孔内的铁屑、灰尘,保证配合面清洁无异物,装配后要检查填充环端面是否与轮毂沉台端面齐平,没有突出或者凹陷超差的情况,再进行车轮的整体安装。很多维修人员在改装轮圈时容易忽略中心孔的适配问题,只靠螺栓固定车轮,这种情况下螺栓不仅要起到紧固作用,还要承担定位和传力的作用,长期行驶很容易出现螺栓疲劳断裂,引发严重的行车安全事故,这款填充构件的核心作用就是还原轮毂与轴头的定位配合,让螺栓只承担紧固功能,大幅提升轮组装配的可靠性。建模时还要考虑不同规格的适配性,通过参数化调整内侧孔径、外侧直径、总厚度这几个核心尺寸,就可以快速生成适配不同车型、不同轮毂的填充环模型,不需要重复绘制基础结构,提升设计效率。
