长条形双开窗设备防护盖板结构设计

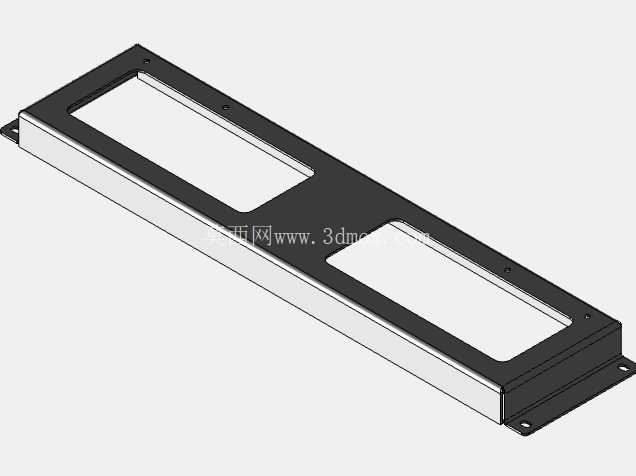

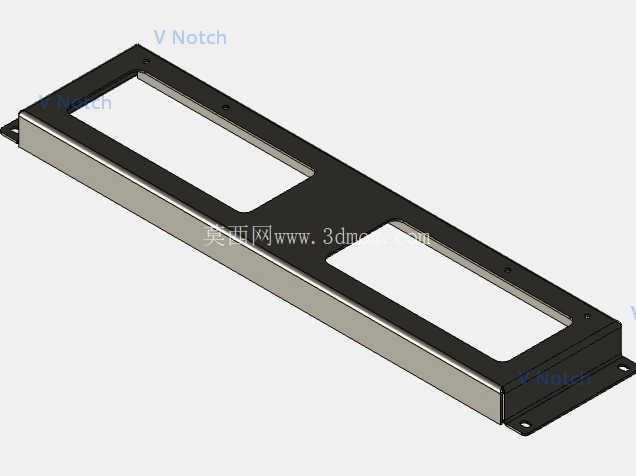

　　在工业设备的外露功能区域，这类长条形双开窗盖板是很常见的防护结构件，多数应用在需要外露显示窗口、操作窗口或者通风通光区域的设备外侧，比如工控设备的面板区域、自动化产线的检测工位外罩、长条型照明模组的外装固定件，还有部分压铸类设备的外露功能区封板，核心作用是在不遮挡窗口功能的前提下，覆盖设备内部的走线、结构骨架，避免杂物落入设备内部，同时兼顾外观的规整性，也能防止人员误触内部带电或者运动部件。从结构设计的角度看，这个盖板采用了弯折一体的压型结构，主体是长条形的薄金属板件，边缘做了90度的折边处理，折边高度刚好匹配安装基座的卡槽深度，安装时可以直接卡入基座的定位槽，不需要额外做侧边的定位辅助，能大幅提升装配效率。板面上开设的两个矩形窗口，位置是严格对应内部功能模块的外露区域做的避让，窗口边缘做了微小的倒角处理，避免安装时割伤操作人员，也能消除钣金或者压铸成型时的锐边毛刺风险。盖板两端延伸出的带孔安装耳，是整个零件的核心固定点位，孔位的中心距是严格匹配安装基座上的预装螺柱位置做的设计，安装时不需要额外打孔调整，直接用螺丝锁紧即可，耳片和主体的连接处做了圆角过渡，避免应力集中导致安装时耳片断裂，尤其是压铸成型的零件，这个过渡圆角能大幅减少成型时的冷隔、缺料缺陷。

　　在设计这类盖板的时候，首先要确认的是安装边界的尺寸，也就是整个盖板的总长、总宽、折边高度，必须和基座的安装槽完全匹配，不能出现装配后松动或者卡不进去的情况，其次是窗口的位置精度，窗口的边缘和内部功能模块的边缘要预留足够的安全间隙，避免装配后窗口边缘刮蹭内部模块，同时也要控制间隙不能过大，不然会失去防护的作用。另外，盖板的板面平整度是设计时需要重点控制的指标，因为这类外露的盖板如果板面翘曲，安装后会和基座之间出现不均匀的缝隙，既影响外观，也会让杂物有缝隙进入设备内部，所以在成型工艺的选择上，采用压铸工艺制作的话，要在模具上设计合理的顶出点位，避免顶出时导致板面变形，后续还要做相应的校平工序保证平面度。

　　从实际使用的场景来看，这类盖板经常需要拆装，比如设备内部模块检修、维护的时候，只需要拧下两端安装耳的固定螺丝，就可以直接把盖板取下，不需要拆解周边其他的结构件，维护的便捷性很高。折边的设计除了定位的作用，还能大幅提升整个薄板零件的刚性，长条形的平板如果没有折边加强，很容易在受力的时候出现弯折变形，四周的折边相当于给整个板面做了一圈加强筋，在不增加板材厚度的前提下，把零件的抗弯折刚度提升了数倍，既控制了零件的重量，也减少了材料的消耗。安装耳上的固定孔，设计的时候采用了略大于螺丝直径的尺寸，这样在装配的时候可以有微小的调整余量，抵消基座加工或者零件成型时带来的微小尺寸误差，避免出现孔位对不上无法安装的情况。

　　在表面处理的适配性上，这类盖板的平整板面很适合做喷塑、喷漆或者阳极氧化处理，能够适配不同设备的外观配色需求，同时表面处理层也能提升零件的防锈、耐腐蚀能力，在一些有少量油污、粉尘的工业车间环境下，也能长时间使用不会出现锈蚀掉漆的问题。很多设计新手在做这类盖板的时候，容易忽略折边的内角半径，要是折边内角设计得太小，不管是钣金折弯还是压铸成型，都容易在转角处出现开裂或者材料堆积的问题，合理的内角半径既能保证成型质量，也能让折边的强度更高。还有窗口的四个角，不能做成直角，必须做圆角过渡，直角的位置不管是成型还是后续使用，都是应力集中的点位，很容易出现裂纹，圆角过渡就能很好地分散应力，提升零件的使用寿命。在实际的装配验证环节，这类盖板首先要做试装验证，确认卡入基座的顺畅度，不能出现过紧需要强行敲击安装的情况，也不能过松导致装上之后有旷量，然后要验证窗口和内部模块的对位精度，确保窗口完全覆盖需要外露的区域，没有遮挡功能区的情况，最后要检查固定螺丝锁紧之后，板面有没有出现变形，折边和基座的贴合面有没有均匀贴合，没有局部翘起的问题。这类结构件虽然看起来简单，但是在设备整体的可靠性和外观质感上起到很重要的作用，细节设计的合理性直接影响后续的装配效率和使用体验。
