方形切角带凸台安装法兰连接构件

在各类工业设备的装配环节中，法兰类构件是实现不同部件间刚性连接、定位支撑的核心基础零件，这款方形切角带中心凸台的安装法兰，主要应用在需要实现轴系部件、管路组件与设备壳体、安装基座之间过渡连接的场景，常见于小型动力设备输出端定位、通风管路端口对接、传动轴承座预装固定等工况。从实际使用逻辑来看，这类法兰不需要承担过高的管路流体压力，更多是承担部件定位、载荷传递、安装基准的作用，区别于圆形管道法兰的同轴对接需求，这款方形结构的法兰更适配平面安装面的固定场景，四个角点的螺栓孔布局，能在有限的安装空间内提供更均匀的压紧力，避免安装后出现局部翘曲、定位偏移的问题。

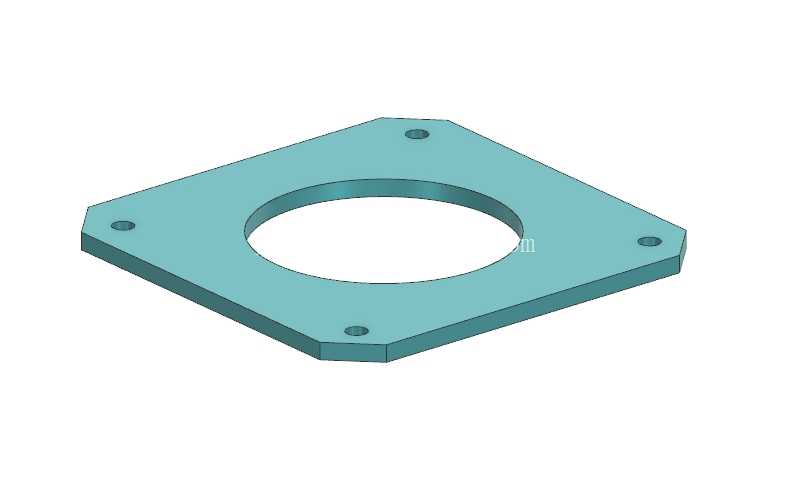

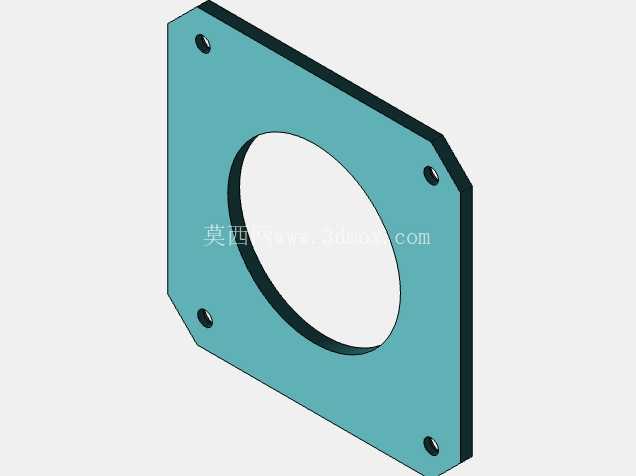

设计阶段首先要明确安装边界的约束：整体采用近似菱形的方形切角轮廓，切角设计并非单纯的减重考量，更多是为了避让安装位周边的突出结构，比如设备壳体上的加强筋、相邻布置的管线接头，避免安装时出现结构干涉，四个安装孔分布在切角后的角端位置，孔位中心到法兰中心的距离经过匹配常用安装基座的孔距设计，不需要额外对基座进行扩孔、改孔就能直接适配。中心位置的凸起圆环是整个零件的核心功能结构，这个凸台的内径尺寸根据适配的轴径、管道外径或者轴承外圈尺寸做匹配设计，凸台的高度略高于法兰主体板面，安装时凸台可以直接嵌入基座的对应定位沉孔中，不需要额外做定位销就能实现同轴度定位，能大幅降低现场装配的找正难度，同时凸台结构也能提升中心开孔位置的结构强度，避免长期受径向载荷作用出现孔位变形、连接松动的问题。

从结构特性来看，法兰主体采用等厚度板材加工的基础形态，主体板面的平面度需要满足安装密封或者贴合的要求，板面没有多余的减重槽或者复杂加强筋，一方面是降低加工难度，采用常规的板材切割、孔位加工、凸台焊接或者一体铸造成型都能实现批量生产，另一方面平整的板面能更好地贴合安装基座的表面，保证连接的刚性。四个安装螺栓孔采用通孔设计，适配常用的外六角螺栓或者内六角螺栓安装，孔位边缘做了微小的倒角处理，避免螺栓穿入时被孔边的毛刺卡滞，也能减少螺栓拧紧时应力集中导致的孔边开裂问题。中心大圆孔的内壁粗糙度根据适配场景做对应调整，如果是用于穿设轴类部件，内壁需要预留足够的间隙避免和转动部件发生摩擦，如果是用于管道对接，内壁则需要和管道外径做小间隙配合，保证对接的同轴度。

实际选型使用时，需要先确认安装面的可用空间是否匹配法兰的外轮廓尺寸，尤其是切角后的对角距离，避免法兰边缘超出安装基座的范围；其次要核对中心凸台的内径和突出高度，确认能容纳穿过的部件，同时凸台嵌入沉孔的深度要满足定位需求，不能出现凸台过高导致法兰板面无法贴合基座的情况；四个安装孔的孔径要匹配选用的螺栓规格，螺栓拧紧时要采用对角交替拧紧的方式，保证法兰板面受力均匀，避免局部压紧力过大导致法兰变形。这类法兰在小型风机、输送线驱动端、小型泵体的安装固定场景中适用性很强，相比标准圆形法兰，方形布局的安装孔在墙面、设备平板类安装面上的固定效果更稳定，切角设计也能在紧凑的安装空间内减少空间占用，凸台定位结构也能降低装配时的调整工作量，是通用性很强的连接固定构件。
