工业铝型材拼接式设备机架框架结构

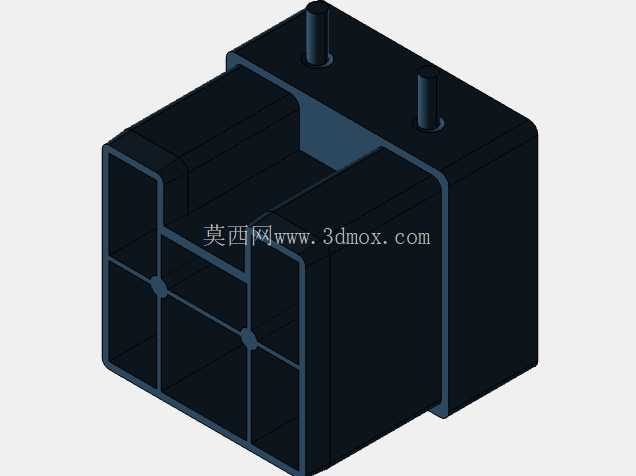

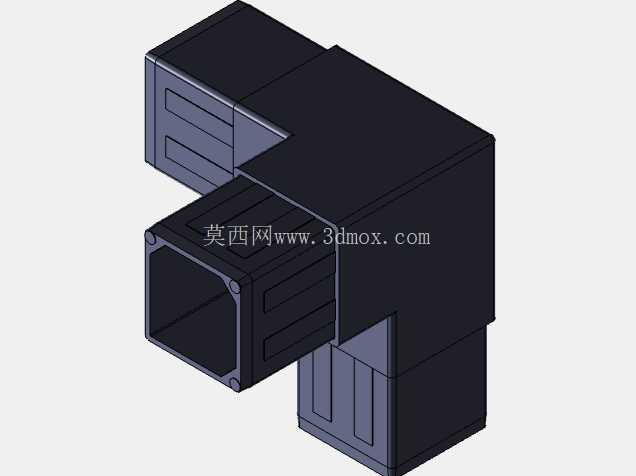

　　这款铝型材拼接框架是工业生产场景中应用极广的基础承载结构，常见于自动化生产线旁的操作工位、小型检测设备的承载基体、车间内物料周转的防护围挡骨架，也可作为独立小型设备的外框架支撑，搭配亚克力板、钣金门板后就能形成封闭的设备防护舱，在电子组装、轻工包装、实验室小型测试设备领域都能见到这类结构的身影。从实际使用角度看，这类框架不需要额外做焊接处理，所有连接节点都依靠型材自带的槽道配合专用角件、螺栓完成锁紧，后期如果需要调整工位布局、增减设备安装位，只需要拆解对应位置的紧固件就能完成改造，不会像焊接机架那样改造时需要切割、重新焊接，还得重新做表面防锈处理，能大幅降低产线调整的周期与改造成本。

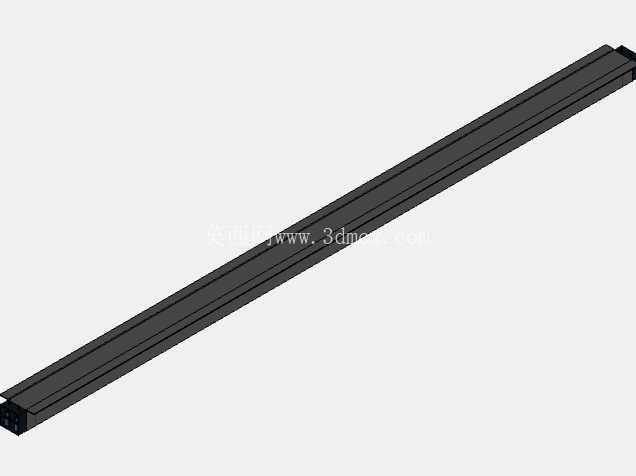

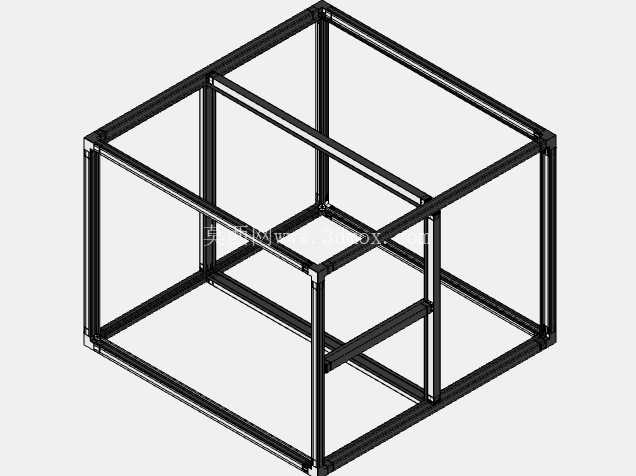

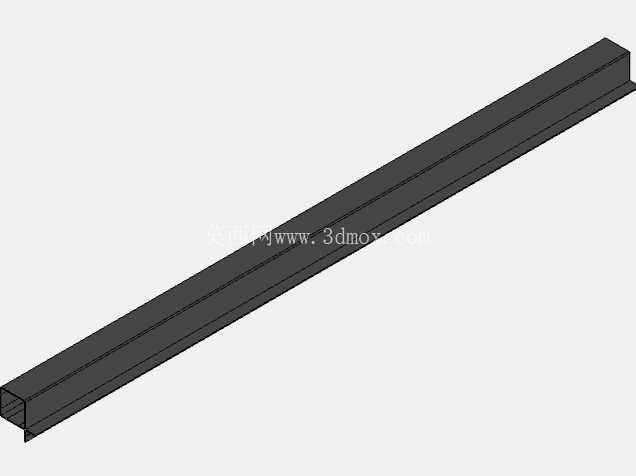

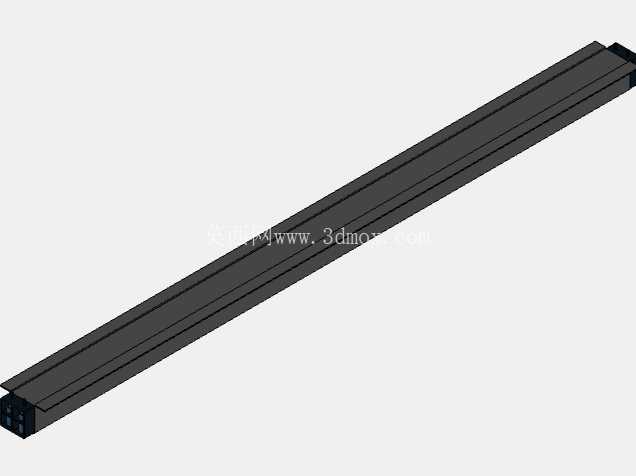

　　设计这类框架时，首先要核算整体承载需求，根据框架上需要搭载的设备重量、运行时的振动幅度选择对应截面规格的铝型材，常规轻载场景选用4040规格型材就能满足需求，如果需要承载较重的动力部件或者有较大冲击载荷，就要更换为4080甚至更大截面的型材，同时在受力集中的位置加装加强筋型材，避免框架长期受力出现形变。框架的横梁排布逻辑完全围绕安装需求展开，图中中层设置的横向分隔梁，是为了预留电气元件安装板、设备操作面板或者物料承载托板的安装位，竖向型材的间距设置既要保证整体框架的抗扭刚度，也要预留出足够的内部操作空间，避免后期安装部件时出现空间干涉。

　　这类框架的安装边界需要提前匹配现场使用场景，底部如果搭配脚轮就要核算脚轮安装板的孔位与型材端面的匹配度，底部如果搭配支撑脚杯就要预留脚杯的调节余量，保证框架放置在不平整地面时也能通过调节脚杯让整体框架保持水平，避免搭载的设备因为框架倾斜出现运行偏差。框架的所有连接节点在设计时都做了沉头处理，螺栓锁紧后端面不会突出型材表面，既避免了突出的螺栓头划伤操作人员，也能保证后期安装外封板时板面能完全贴合型材表面，不会出现缝隙不均的问题。型材槽道内可以预埋螺母，后期加装传感器支架、管线槽、照明灯具时，不需要在型材上额外打孔，直接将配件通过T型螺栓固定在槽道内即可，能给后期的功能拓展留下足够的冗余空间。

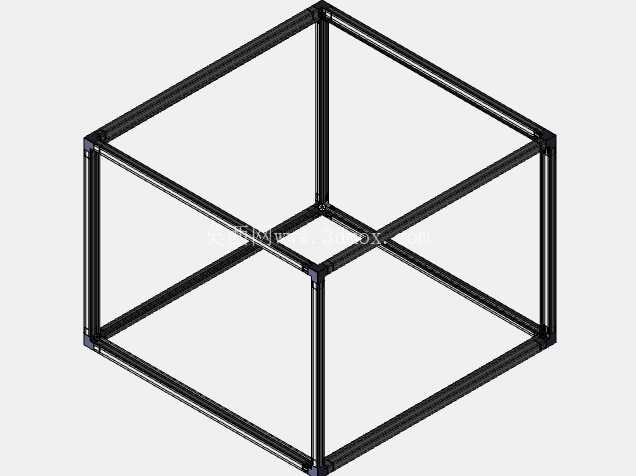

　　这类框架的整体尺寸没有固定标准，完全可以根据实际使用场景的空间限制做定制化调整，小到桌面级的小型测试工装框架，大到整条生产线的外围防护框架，都能通过不同长度的型材拼接实现，而且铝型材本身的阳极氧化表面不需要额外做喷漆处理，组装完成后就能直接投入使用，生产周期远短于传统的焊接钢结构机架。在实际装配过程中，需要先完成底部框架的拼接并调平，再依次组装竖向支撑型材与上层横梁，每拼接一层都要测量对角线尺寸，避免框架组装完成后出现平行度、垂直度超差的问题，导致后期安装外封板或者内部部件时出现装配间隙过大、部件安装错位的情况。对于有振动源搭载需求的框架，还可以在型材连接位置加装减震垫片，吸收设备运行时产生的振动，避免振动传递到整个框架引发共振，影响设备的运行精度。这类框架的边角位置通常会配套专用的塑胶端盖，把型材的切割端面完全覆盖，既避免锋利的切割边角划伤人员，也能防止车间内的灰尘、切削液进入型材内腔，长期使用后也不会出现内腔积尘难以清理的问题。
