3030工业铝型材带锁母装配结构

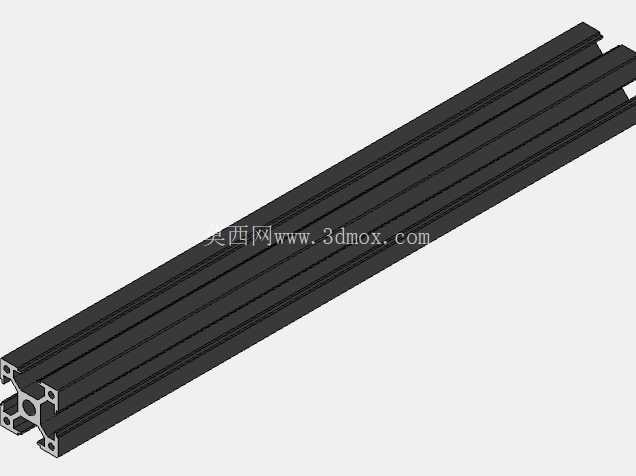

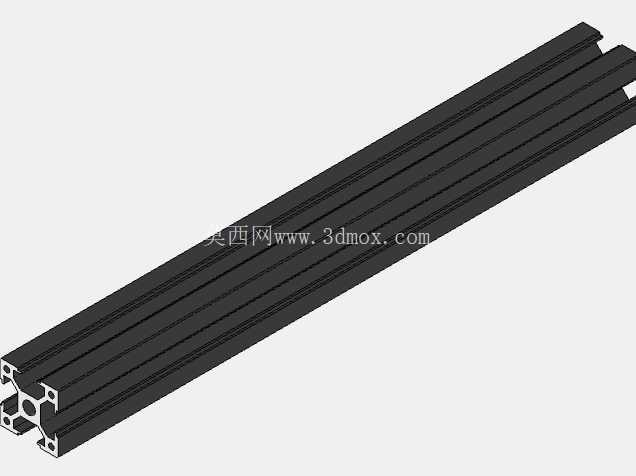

这款30系列工业铝型材的截面外轮廓为30mm×30mm，是轻型自动化设备机架搭建中应用极广的基础构件，日常做小型输送线侧架、检测设备台面支撑、桌面式工装台架、小型设备防护围挡时，选这个规格的型材既能满足结构刚性需求，又不会过度增加整体设备自重。型材默认建模长度取300mm，实际工程应用中可根据搭建跨度按需裁切，只要裁切端面保证垂直度，拼接后的框架平面度就能控制在常规装配公差范围内。

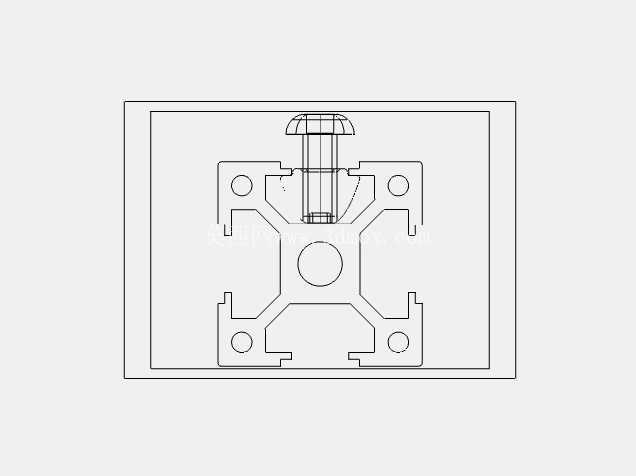

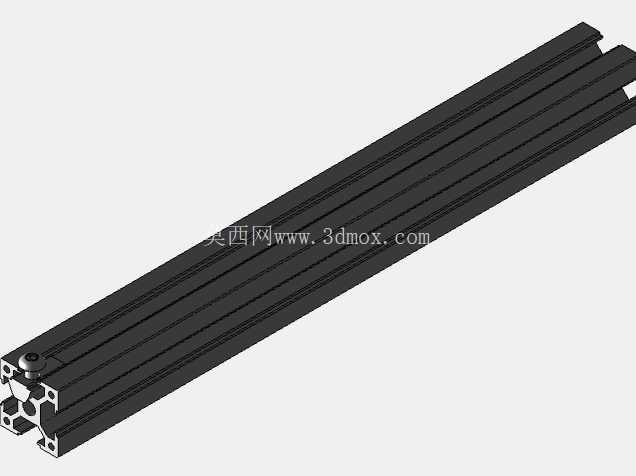

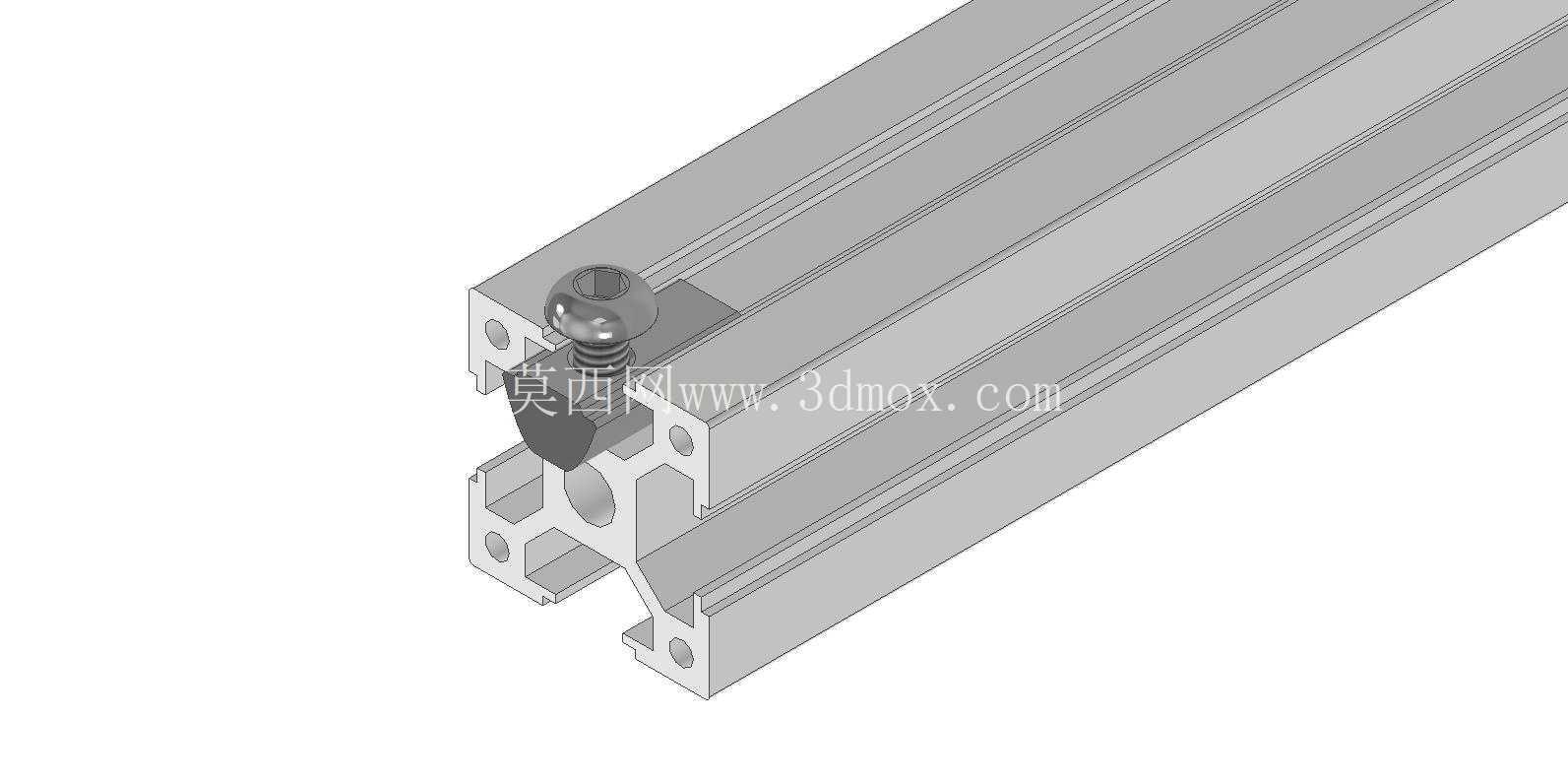

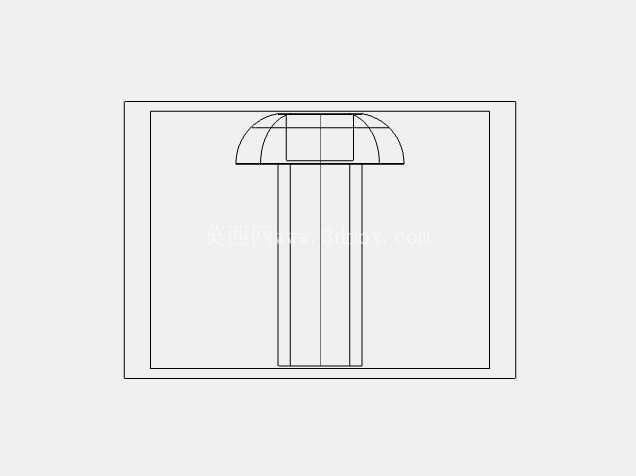

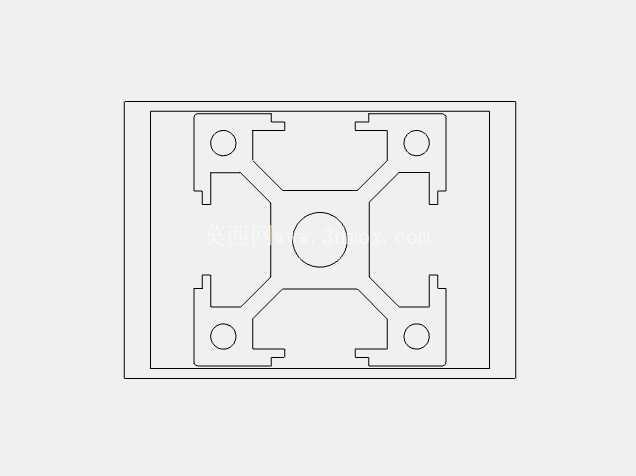

从截面结构来看，这款型材采用欧标槽口设计，槽道内置的T型槽可适配标准T型螺栓与法兰螺母，本次建模同步还原了配套的锁紧螺母与螺栓装配状态，能直观看到紧固件在槽道内的卡合位置——安装时无需对型材做额外的打孔攻丝处理，只需要将螺母顺着槽道滑入预设位置，拧入螺栓即可完成相邻型材的直角连接、板材固定或者脚轮、脚杯等支撑件的安装，相比传统方管焊接的框架结构，这种铝型材搭建的机架拆装调整更灵活，后期改型时不需要切割破坏原有构件，只需要松掉紧固件就能调整横梁位置或者增减功能构件。

做结构设计时，这个规格的型材单根支撑跨度建议控制在800mm以内，如果跨度超过这个数值，需要在中间增加加强立柱或者更换更大截面的型材，避免长期承重后出现下挠变形。型材的槽口尺寸适配标准的工业铝型材专用配件，包括槽条连接件、角码、活动铰链、封盖等，搭建框架时可以根据实际受力情况选择不同的连接方式：如果是受侧向力较大的位置，建议采用内置角槽连接件配合螺栓锁紧，连接强度比外置塑料角码高40%以上；如果是需要经常拆装的检修位置，可以采用快拆式的弹性扣件，不需要完全拧下螺栓就能完成面板的拆卸。

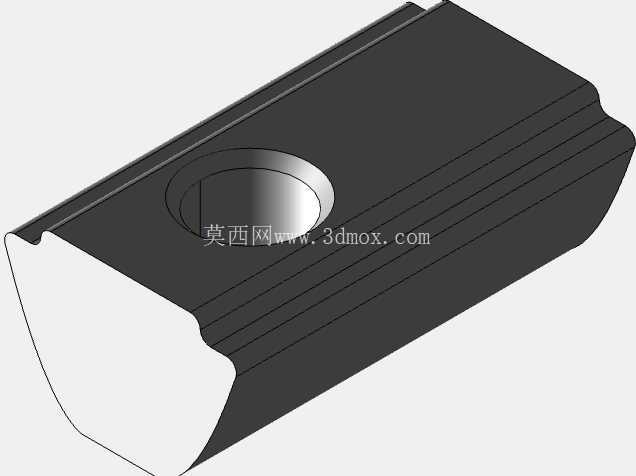

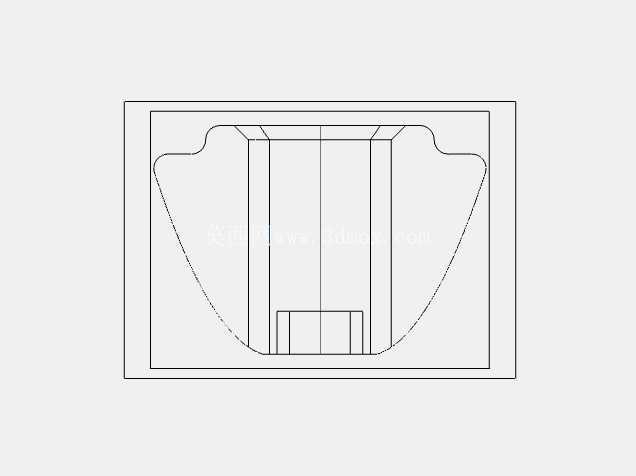

实际车间应用中，这类铝型材常用来做小型自动化设备的主体框架，比如桌面型点胶机的机架、电子元件检测台的支撑框架、车间物料周转车的车架，搭配透明亚克力板或者铝塑板做围挡，既能起到安全防护作用，又能直观看到设备内部的运行状态。建模时还原了型材截面的所有加强筋结构，这些分布在型材内腔的筋条不仅提升了型材的抗扭刚性，还能在安装内置连接件时提供足够的锁紧支撑力，避免螺栓锁紧时型材壁出现变形。配套的锁紧螺母采用带导向台阶的结构，滑入槽道后不会出现转动偏移，拧螺栓时螺母能牢牢卡在槽道内壁的定位面上，保证锁紧力矩达到装配要求，不会因为设备运行振动出现连接松动的问题。

需要注意的是，不同供应商生产的同规格铝型材可能存在槽道尺寸的微小公差，建模时采用的是手动测量实物的尺寸数据，实际选型搭配配件时，建议先取小段型材样件做配件适配测试，避免出现配件卡不进槽道或者锁紧间隙过大的问题。如果是用于洁净车间的设备框架，还可以在型材槽道内嵌入专用的密封胶条，避免槽道内积灰，满足洁净环境的使用要求。
