汽车配件轮辋结构三维设计

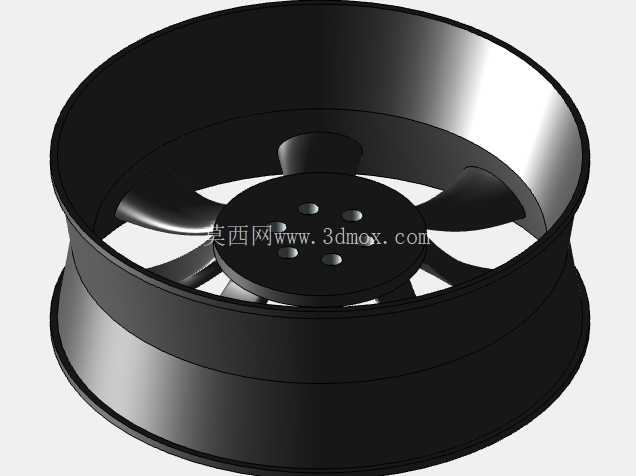

　　轮辋作为汽车行走系统的核心承载构件，日常行驶中需要承接轮胎装配定位、整车载荷传递、行驶冲击缓冲的多重作用，在乘用车、商用车的车轮总成设计中，轮辋的结构合理性直接关系到轮胎安装可靠性、行驶平顺性与整车安全性能。这款轮辋采用整体式环形结构设计，主体为等壁厚回转体轮廓，外侧预留标准轮胎装配止口，能够匹配对应规格的无内胎轮胎安装，内侧设置多辐条连接结构与中心安装盘一体成型，中心安装盘上均匀分布五个螺栓定位孔，可直接与车轮轮毂的安装法兰对接，孔位精度满足整车装配的同轴度要求，避免高速行驶时出现车轮动平衡超差问题。

　　从设计思路来看，这款轮辋针对压铸成型工艺做了结构优化，所有转角位置均设置了均匀的铸造圆角，避免压铸过程中出现应力集中导致的成型缺陷，壁厚过渡区域采用渐变式设计，减少金属液充型过程中的紊流问题，同时兼顾成型后的冷却均匀性，降低铸件变形、缩孔的出现概率。轮辋的外侧轮缘位置做了加厚处理，能够承受轮胎充气后的膨胀张力，同时在车辆经过颠簸路面、路肩冲击时，轮缘结构可以提供足够的支撑强度，避免轮辋变形导致的轮胎漏气、脱圈风险。

　　内侧的辐条采用流线型曲面设计，在保证结构强度的前提下尽可能减少材料用量，降低轮辋整体重量，实现行走系统的轻量化设计，同时辐条的曲面造型可以在车轮转动时引导气流穿过，对制动系统起到辅助散热的作用，减少长距离制动时的制动热衰减问题。安装边界方面，轮辋的中心孔直径与对应车型的轮毂轴头尺寸匹配，安装盘的端面平面度满足装配要求，螺栓孔的分布圆直径严格遵循对应车型的安装规范，不需要额外修改即可完成装配对接，轮辋的有效宽度、轮缘直径均符合对应轮胎规格的装配尺寸要求，轮胎安装后可以保证胎圈与轮辋的贴合密封性，避免高速行驶时出现轮胎滑移、漏气问题。

　　在实际应用场景中，这类轮辋可配套用于紧凑型乘用车的车轮总成，也可经过尺寸适配后用于低速电动车辆、特种作业车辆的行走机构，压铸成型的工艺方案适合批量生产，能够稳定控制铸件的尺寸精度与力学性能，满足整车量产的配套需求。结构设计过程中需要重点关注轮辋的疲劳强度校核，尤其是轮辐与轮辋本体连接的过渡位置，是行驶过程中交变载荷的集中区域，需要通过有限元分析优化圆角尺寸与壁厚分布，保证在满载、冲击工况下的结构强度，同时轮辋的动平衡性能需要在结构设计阶段就做考量，尽可能保证圆周方向的质量分布均匀，减少后期动平衡校正时的配重块用量。轮辋的内侧预留了气门嘴安装孔位，位置与辐条间隙对应，方便轮胎充气操作，同时避免气门嘴与辐条、制动部件出现运动干涉。整体结构没有多余的复杂特征，既满足压铸工艺的成型要求，也减少了后续机加工的工序量，中心安装盘的端面只需要少量精加工即可满足装配平面度要求，有效控制量产的加工成本。
