斯柯达120车型配套轮毂结构设计

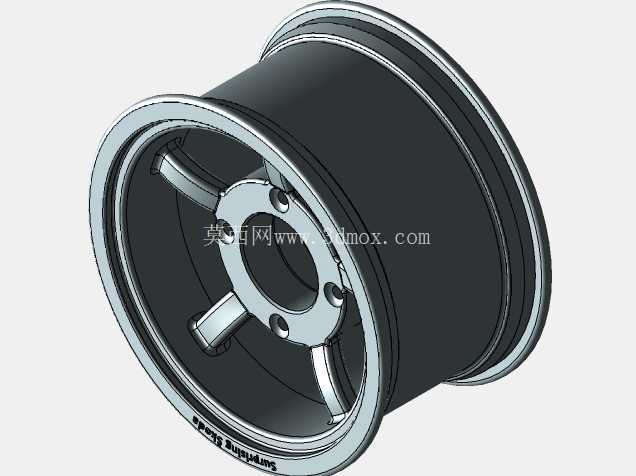

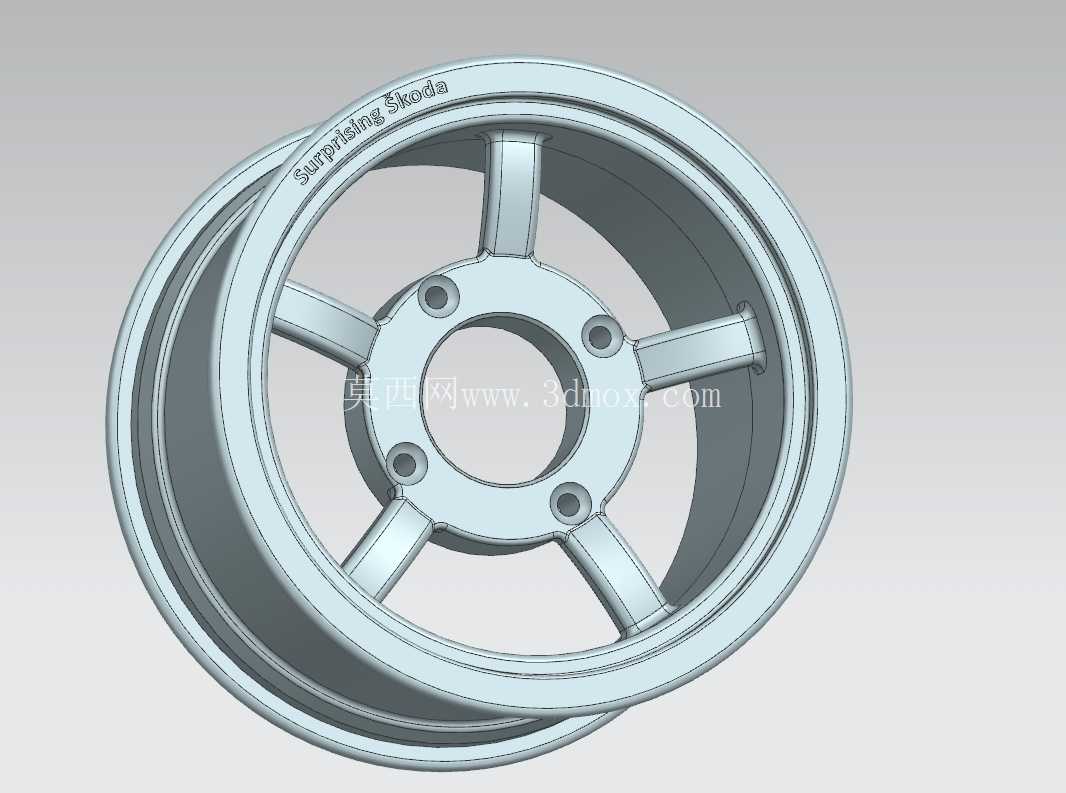

　　本次呈现的轮盘构件，是面向斯柯达120车型开发的配套行走系统承载部件，核心作用是连接车桥轴端与轮胎，承担车辆行驶过程中垂直载荷、横向力矩与制动扭矩的传递任务，适配民用小型乘用车的日常铺装路面行驶场景，也可满足轻度非铺装路面的载荷耐受要求。从结构设计逻辑来看，该轮毂采用六辐条对称式布局，辐条截面做了等强度过渡处理，从轮心安装盘位置向轮辋方向逐步收窄，既保证了辐条自身的抗弯抗扭刚度，也尽可能降低了轮毂整体的转动惯量，减少车辆起步、制动阶段的动力损耗。

　　轮心安装区域设置了五个均匀分布的螺栓过孔，孔位同轴度公差控制在0.05mm以内，匹配车型原厂的轮毂螺栓规格，安装面做了精车平面处理，平面度误差不超过0.02mm，确保装配后轮毂与轴头法兰面完全贴合，避免高速行驶时出现轮毂抖动、螺栓受力不均断裂的问题。轮辋部分采用深槽式结构设计，轮缘高度与宽度符合民用小型车轮胎装配的标准尺寸边界，胎圈座位置做了15度的锥面过渡，能够保证轮胎充气后胎圈与轮辋紧密贴合，防止行驶过程中轮胎脱圈，同时轮辋内部预留了气门嘴安装位，位置避开辐条遮挡区域，方便后期充气、胎压检测模块的安装维护。

　　从安装边界来看，该轮毂的中心孔直径匹配斯柯达120车型的轴头凸缘尺寸，装配时无需加装变径圈即可实现精准定位，轮毂的偏距设置经过匹配计算，保证装车后轮胎与翼子板、悬挂摆臂之间留有足够的安全间隙，转向过程中不会出现剐蹭问题，轮辐背面预留了刹车卡钳的避让空间，适配原厂规格的盘式制动组件，无需额外改装即可直接装车使用。在实际应用场景中，该轮毂除了承担基础的承载连接功能外，辐条之间的镂空区域能够为制动系统提供足够的通风散热通道，车辆连续制动时，行驶产生的气流可以通过辐条间隙直接冲刷刹车盘与卡钳表面，带走制动产生的热量，避免制动系统出现热衰减，提升连续制动工况下的行车安全性。

　　设计过程中对轮毂的壁厚做了差异化处理，轮心安装座位置壁厚最大，承担主要的载荷传递，辐条位置根据受力仿真结果做了壁厚优化，在满足强度要求的前提下尽可能削减非受力区域的材料厚度，轮辋部分的壁厚均匀一致，保证轮胎装配后的圆度要求，整体结构经过受力仿真验证，在额定载荷下的最大变形量控制在0.2mm以内，完全满足民用车辆的使用强度要求。轮毂的轮缘位置做了圆角过渡处理，避免轮胎拆装过程中划伤胎圈橡胶，同时也能减少行驶过程中轮缘受到硬物冲击时的应力集中，降低轮缘变形、开裂的风险。
