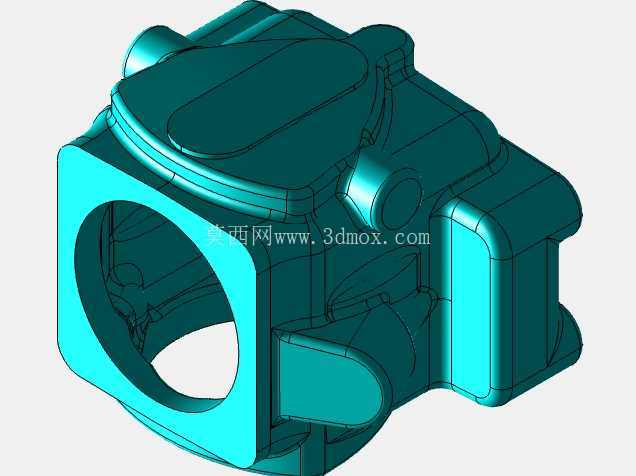

压铸成型泵阀类壳体结构三维数模

该压铸件属于流体控制类设备的核心承载壳体，日常应用场景覆盖民用供水、工业流体输送、小型液压动力单元的阀体安装基座，是连通管路、容纳内部阀芯与传动组件的核心支撑部件。从实际使用工况来看，这类壳体需要承受0.6-1.6MPa的常规流体压力，同时要适配户外或工业车间的复杂安装环境，因此结构设计上优先考虑了压铸工艺的成型可行性与装配后的结构刚性。

从结构设计思路来看，主体采用方形法兰对接端与弧形腔体过渡的组合结构，前端方形法兰面预留了均匀分布的安装孔位边界，能够直接对接标准通径的管路法兰，安装时无需额外加工转接板，降低现场装配的加工成本。腔体主体的弧形过渡设计，一方面是为了优化压铸过程中铝液的流动路径，减少转角处的冷隔、气孔缺陷，另一方面也能降低流体在腔体内的沿程阻力，避免直角结构造成的流道涡流、压力损失问题。侧面预留的凸台结构为外接控制模块、传感器安装提供了平整的安装基准，凸台背面做了局部加厚处理，避免安装螺丝时出现柱位断裂的问题。

在安装边界的设计上，整体外形的最大轮廓尺寸适配常规1寸通径阀体的安装空间要求，主体腔体的壁厚控制在3-4mm，既满足压铸工艺的最小壁厚要求，也能在保证结构强度的前提下控制零件重量，降低材料成本。顶部的椭圆形盖板安装位，采用了止口配合的结构设计，装配时盖板可以直接嵌入止口定位，不需要额外的定位销就能保证密封面的同轴度，密封槽预留的尺寸适配常规O型密封圈的安装公差，能够满足常规工况下的静密封要求。侧面的侧出接口采用了斜向过渡的结构，避免管路安装时与相邻部件产生干涉，接口的内径尺寸与主流同规格管路的通径保持一致，不需要额外变径接头就能完成管路对接。

从功能特性来看，该壳体作为整个阀组的承载基体，内部腔体需要容纳阀芯、密封件、传动杆等多个组件，因此内腔的拔模角度统一设置为1.5度，既方便压铸后的脱模作业，也不会影响内部组件的装配间隙。外部的加强筋沿着腔体的应力分布方向布置，在法兰与腔体的连接位置、侧凸台的根部都做了圆角过渡，避免应力集中造成的使用过程中开裂问题。所有的安装孔位都做了沉头设计，装配后螺丝头不会突出零件表面，既提升了外观的整洁度，也避免安装时螺丝突出造成的相邻部件干涉。

这类压铸件的三维建模过程中，需要重点关注压铸工艺的工艺性校验，比如壁厚的均匀性、转角的圆角大小、拔模方向的一致性，避免后续开模时出现倒扣、壁厚突变造成的成型缺陷。同时装配基准的统一也十分关键，所有安装面的平面度公差、孔位的位置度公差都需要在建模时预留合理的公差带，保证后续加工、装配环节的互换性，不需要针对单个零件进行修配就能完成整机组装。在实际选型应用中，这类壳体可以直接适配小型电磁阀、手动调节阀、单向阀的产品开发，只需要微调内部腔体的尺寸就能匹配不同规格的阀芯组件，能够大幅缩短同类产品的开发周期，减少重复建模的工作量。
