双排矩形插孔连接器结构设计

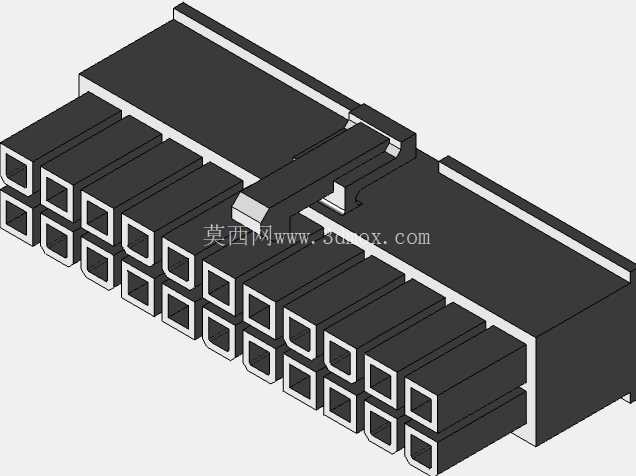

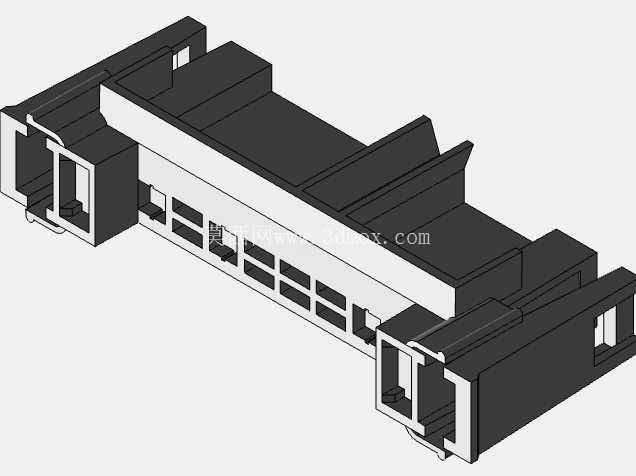

　　这款双排矩形插孔连接器，是电气连接系统里常用的基础互联部件，日常在工业控制柜内部布线、低压配电回路接线、小型机电设备信号传输场景里都能见到这类结构的身影，核心作用是实现多回路导线与电路板、或者不同功能模块之间的可拆式稳定连接，避免直接焊接带来的后期维护拆换困难问题。从结构设计逻辑来看，整体采用对称双排插孔布局，单排插孔数量适配常规10-12路信号或小电流传输需求，插孔采用方形通孔设计，相比圆形插孔，方形结构在插合时能提供更大的接触面包容度，对插针的尺寸公差适配范围更宽，哪怕插针存在轻微的加工同轴度偏差，也能顺利完成插合，不会出现卡滞或者插不到位的情况。插孔的壁厚设计经过受力校核，日常插合过程中能保持足够的弹性形变空间，插针插入时插孔壁产生的弹性抱紧力，能保证接触电阻稳定在合格范围内，不会因为设备运行时的轻微振动出现接触不良、信号闪断的问题。连接器本体的导向结构设计在插合端两侧，做了凸起的导向筋，插合过程中能先于插孔与对接端的导向槽配合，提前校正插合角度，避免斜插导致的插孔内部弹片变形、插针弯折问题，对于现场装配的工人来说，哪怕是盲操作场景下，也能快速找准插合位置，降低装配失误率。

　　本体两侧的卡扣结构是一体化设计的，和连接器主体采用同一种工程塑料材质，卡扣的扣合量经过反复调整，既不会因为扣合力过大导致后期拆卸困难，也不会因为扣合太松在设备振动时出现松脱，插合到位后会有清晰的触感反馈，装配人员不需要额外检查就能确认连接到位。从安装边界尺寸来看，整体外形采用规整的长方体结构，宽度方向适配标准PCB板的安装孔位间距，长度方向根据插孔数量做对应延伸，安装时不需要在设备面板或者PCB板上预留额外的避让空间，相邻连接器并排安装时也不会出现干涉问题。

　　连接器尾部的接线端预留了足够的焊杯空间，不管是采用手工焊接还是波峰焊工艺，都能保证焊锡充分浸润接线端子，不会出现虚焊、连焊的问题，焊杯的深度设计也能保证导线焊接后有足够的拉脱强度，满足常规工业场景下的布线拉力要求。在材料选择的设计考量上，本体绝缘部分采用阻燃级工程塑料，能满足低压电气设备的阻燃要求，万一回路出现短时过载发热，也不会出现绝缘部分融化引燃周边部件的问题；内部导电接触件采用铜合金基材，表面做镀锡处理，兼顾导电性能和抗氧化能力，在常规工业环境下长期使用也不会出现接触件氧化导致的接触电阻升高问题。

　　这类连接器的设计难点在于平衡插合力和接触可靠性，插合力太大，现场装配时工人劳动强度高，多回路同时插合时甚至会出现插不到位的情况；插合力太小，又会导致接触压力不足，接触电阻偏大，长时间通电时容易出现发热问题，这款结构在插孔的弹片开口尺寸、弹片厚度上做了多轮迭代调整，最终把单孔插合力控制在合适的区间，多针同时插合时的总力也在普通人手的操作力度范围内，不需要借助额外工具就能完成插合。另外，连接器的外形做了无锐边设计，所有边角都做了小圆弧过渡，装配过程中不会划伤工人的手，也不会刮伤导线的绝缘层，避免布线过程中出现绝缘破损导致的短路隐患。在实际设备应用中，这类连接器经常用在PLC输入输出模块的外接接线、小型传感器的集线连接、工控设备内部电源回路的分线连接场景，相比螺丝压接式的接线端子，这种插接式的连接器在批量装配时能大幅提升接线效率，后期设备维护更换模块时，不需要逐根拆线，直接拔下连接器就能完成模块拆换，能大幅缩短现场停机维护的时间。
