火力发电厂燃煤锅炉本体及管路系统结构

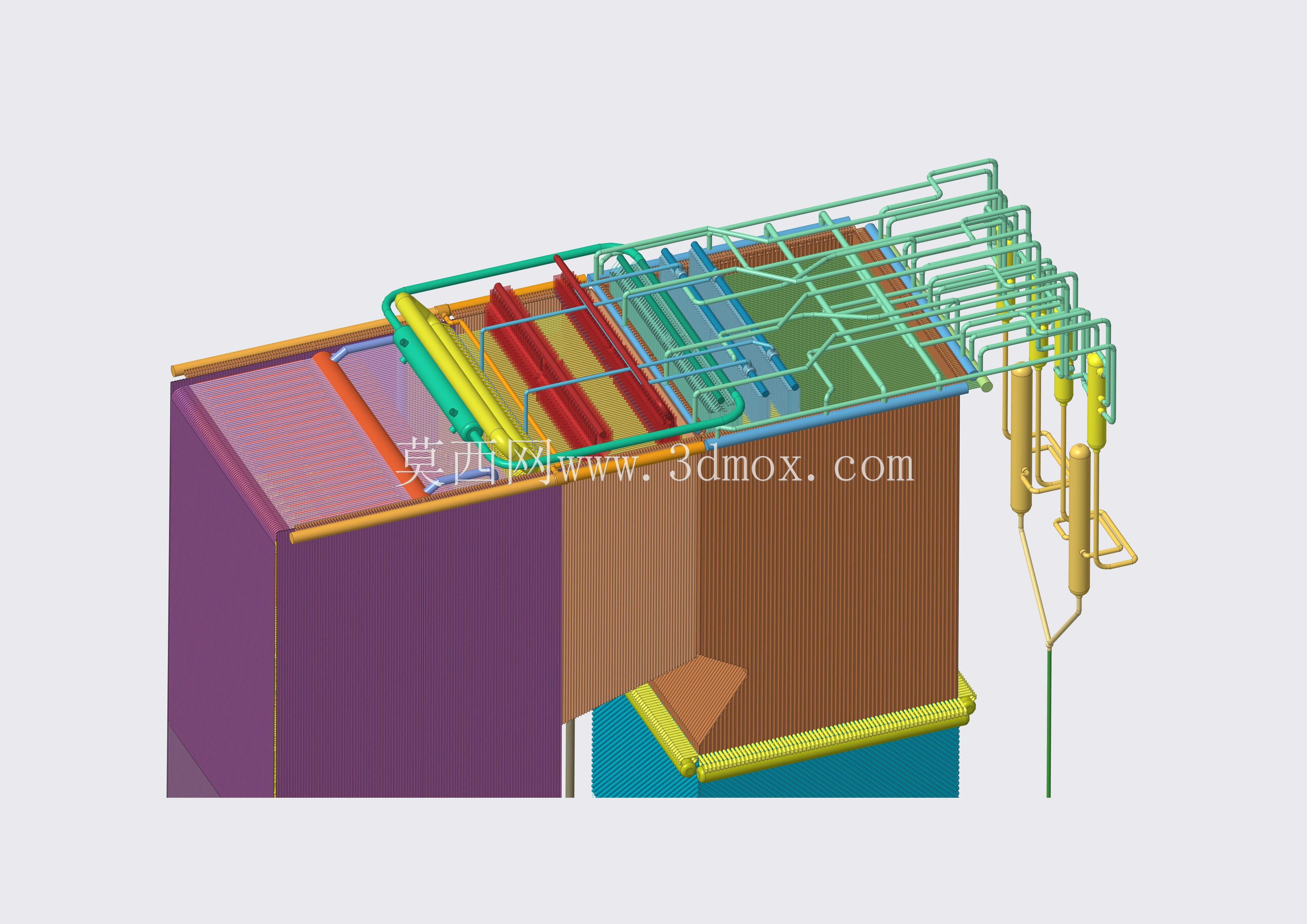

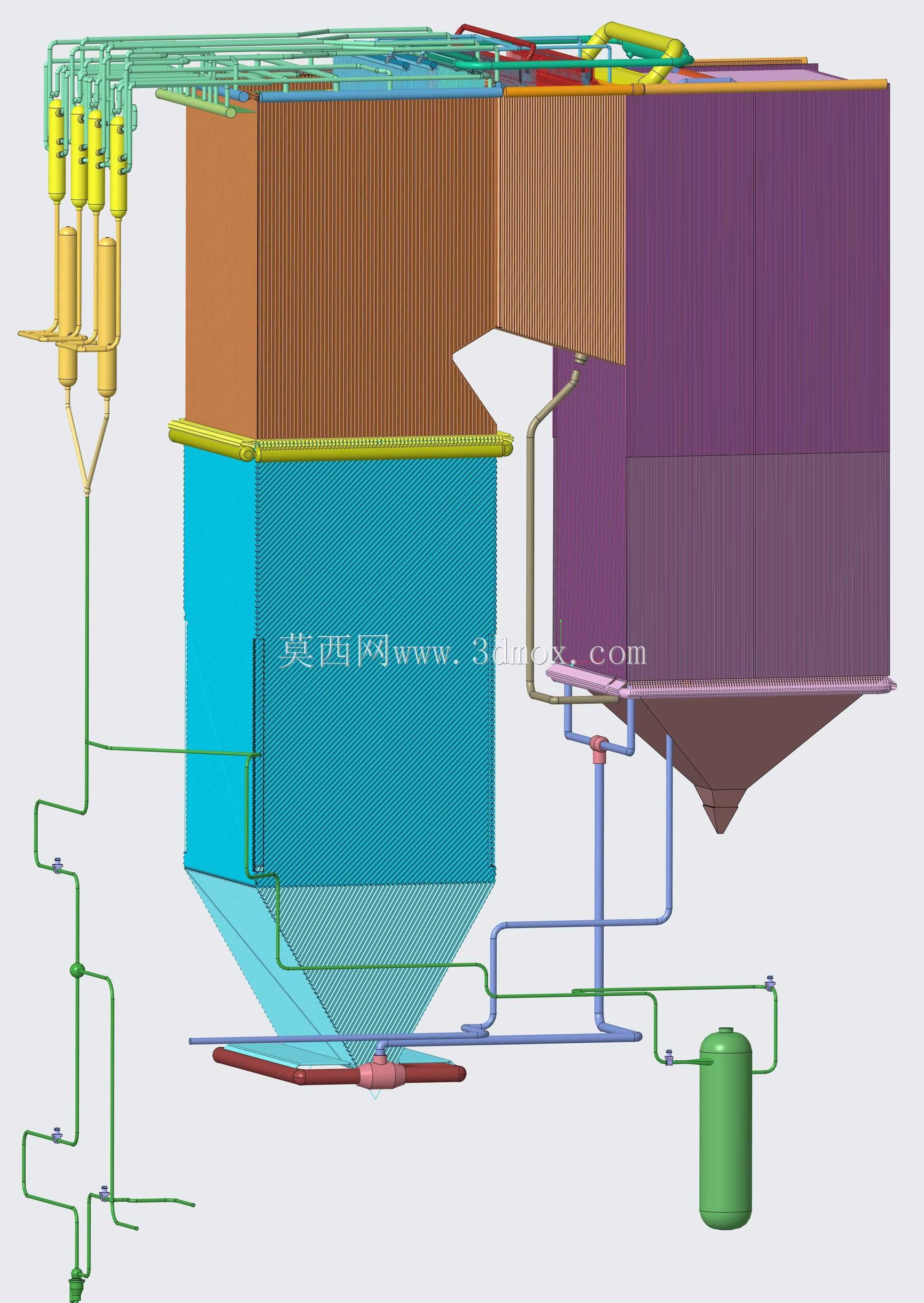

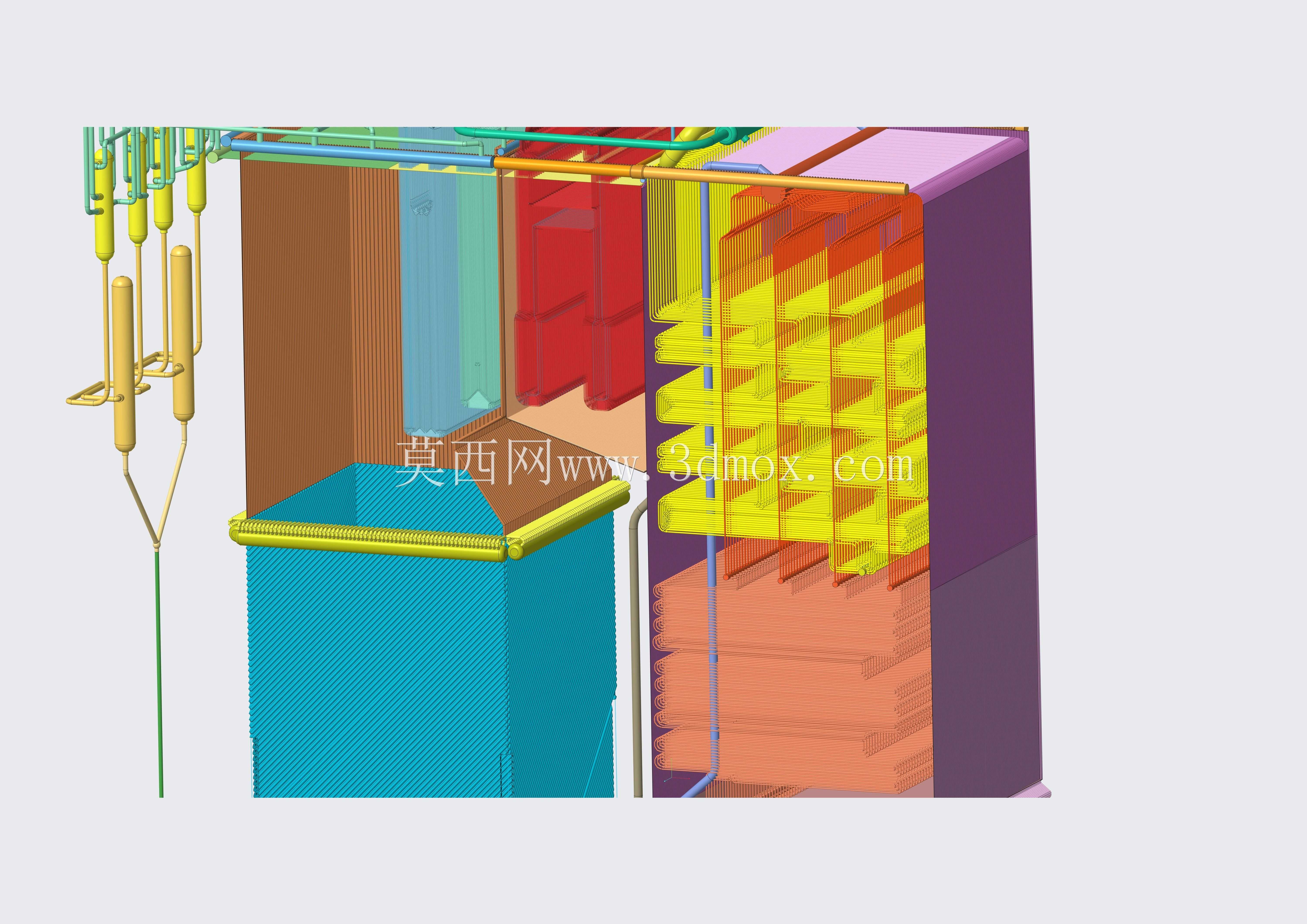

该三维结构完整还原了大型燃煤火力发电机组配套的电站锅炉核心本体与外接辅助管路布局，是火力发电生产流程中最核心的能量转换载体，主要应用于大中型燃煤火力发电厂的电能生产场景，承担着将燃料化学能转化为高温高压蒸汽热能的核心职能，为后续汽轮发电机组提供符合参数要求的做功介质，是整个电厂热力循环的起点设备。从实际用途来看，该设备可适配大容量发电机组的运行需求，通过炉膛内的燃料燃烧释放热量，依次经过水冷壁、过热器、再热器、省煤器、空气预热器等受热面完成热量传递，将给水加热为指定压力温度的过热蒸汽，同时配套的管路系统分别承担输送给水、蒸汽、排污水、辅助冷却介质的功能，外置的承压罐体为锅炉的定期排污扩容器，用于收集锅炉运行过程中排出的高温污水并扩容降压，保障汽水系统的运行品质。从功能特性来看，该结构采用典型的π型布置方案，炉膛区域为垂直膜式壁结构，下部设置锥形灰斗用于收集燃烧产生的大颗粒落灰，尾部竖井区域布置对流受热面，不同颜色的管路对应不同的介质回路：黄色管路为燃烧器区域的点火及燃油辅助管路，绿色管路为给水及疏水回路，蓝色管路为蒸汽及减温水回路，整体管路走向充分避让了本体受热面的检修空间，同时满足介质流向的阻力要求。从设计思路来看，该结构在建模阶段充分考虑了电站锅炉的现场安装逻辑，本体部分采用模块化分段设计，受热面管屏、刚性梁、燃烧器、灰斗均为独立可拆分模块，既方便运输过程中的尺寸超限管控，也能适配现场吊装的作业顺序，管路布置时充分预留了管道热膨胀的补偿空间，避免运行过程中热应力造成的管路变形开裂，同时各操作阀门、测点接口的位置均预留了人员操作与检修的通行空间。从外形尺寸与安装边界来看，该锅炉整体为立式高耸结构，本体横向跨度适配电厂主厂房的锅炉跨距要求，下部灰斗出口与电厂除渣系统的接口位置、顶部连接汽机房的蒸汽母管接口位置、侧墙连接烟风系统的接口位置均严格匹配常规电站的布置规范，外接管路的排布均控制在锅炉本体周边的检修通道范围内，不会与厂房立柱、其他辅机设备产生安装干涉，底部支撑结构的载荷分布也对应常规电站锅炉钢架的承载点位，可直接用于同类型机组的布置方案校核、检修培训演示或新员工的设备结构认知教学。
