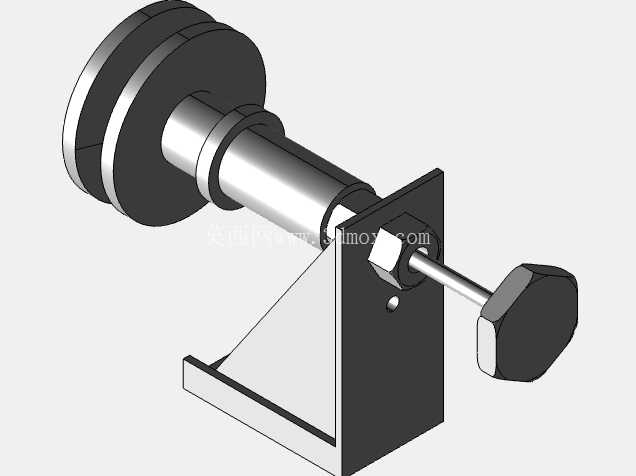

带锁紧结构的皮带轮支撑装配组件

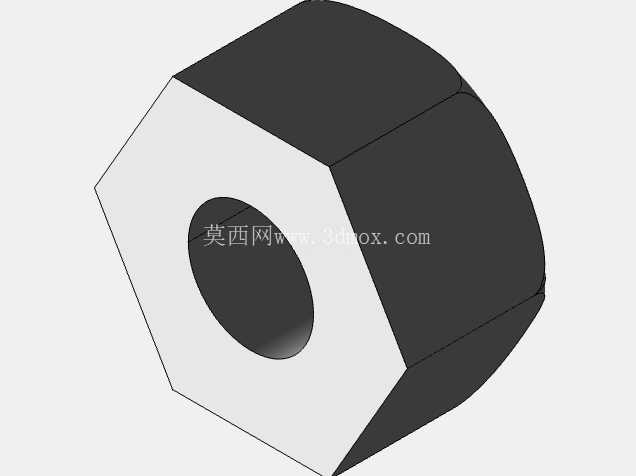

　　这套带锁紧结构的皮带轮支撑组件，主要应用在中小功率带传动场景中，常见于轻工输送线、小型加工设备辅机、台式试验装置的动力传递环节，核心作用是为皮带轮提供稳定的回转支撑，同时集成了轴系锁紧与位置微调功能，解决传统悬臂皮带轮支撑易窜动、张紧调整不便的问题。从实际使用场景来看，这类支撑组件多布置在设备侧部的安装立板上，不需要额外制作复杂的焊接支架，自身带的三角加强筋立座可以直接通过底部安装边与设备基体连接，安装边预留的螺栓孔位适配常规M6-M8的紧固件，安装边界控制在立板外侧120mm范围内，不会过多占用设备内部的走线或其他部件布置空间。

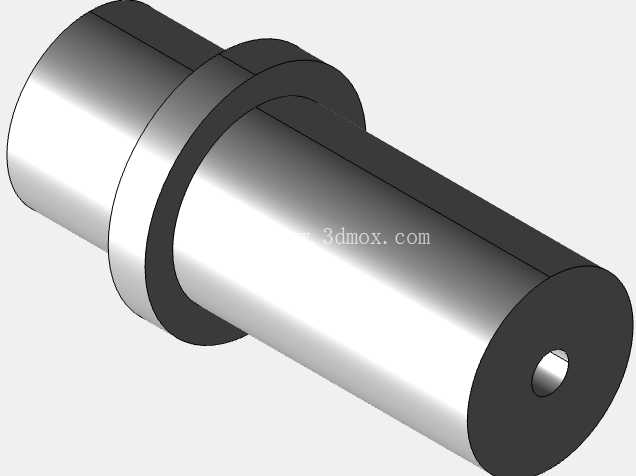

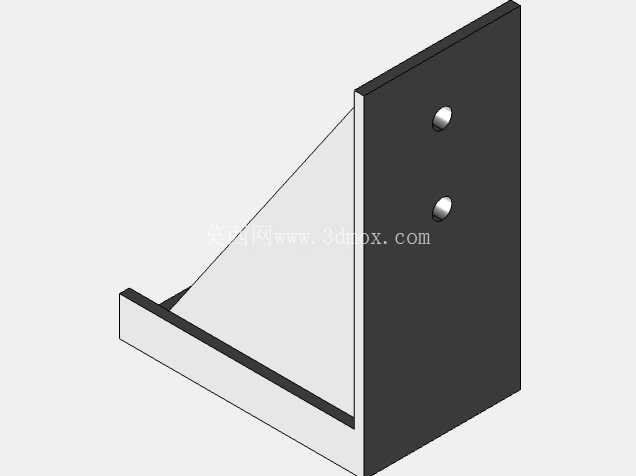

　　设计思路上没有采用常规的剖分式轴承座结构，而是将支撑轴与锁紧操作端做了一体化集成，皮带轮的安装轴段做了两级台阶定位，靠近皮带轮的轴肩直接顶住皮带轮轮毂端面，限制皮带轮向支撑座方向的窜动，轴端的挡圈槽可以配套轴用挡圈，完成皮带轮的轴向固定，不需要额外加工螺纹孔做端盖压紧，减少了零件数量，也降低了装配时的对中难度。支撑座的立板与底部安装边之间的三角加强筋，是根据轴系受载情况做的等强度设计，皮带传动过程中产生的径向拉力会通过轴传递到立板上，三角筋的斜边角度取45度，刚好覆盖轴系载荷的主要传力路径，避免立板在长期交变载荷下出现根部开裂的问题，同时筋板厚度与立板厚度保持一致，焊接或一体成型时不会出现应力集中的厚大截面。

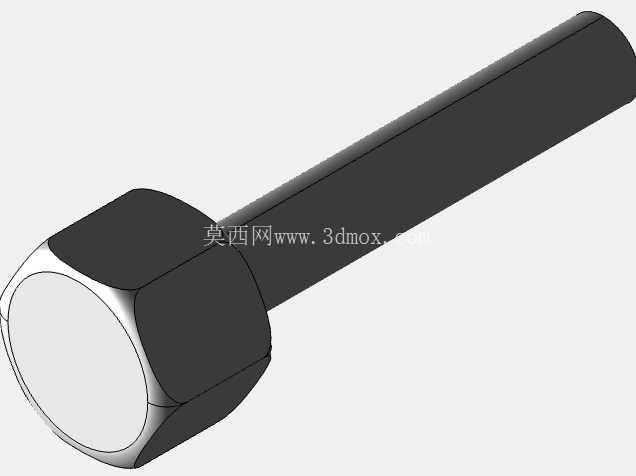

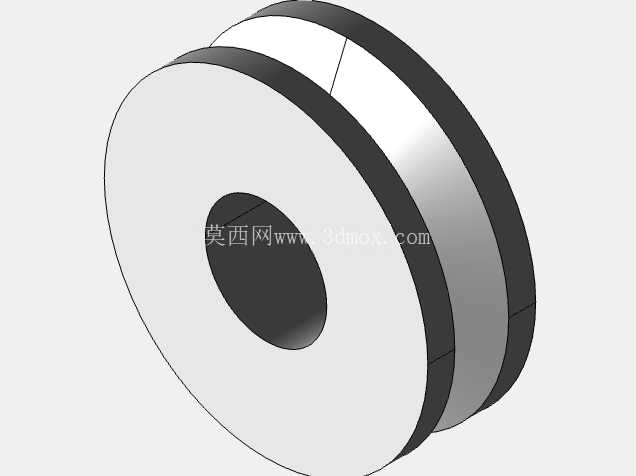

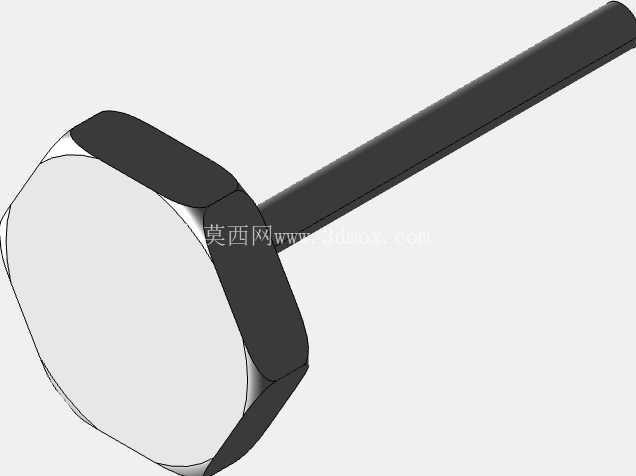

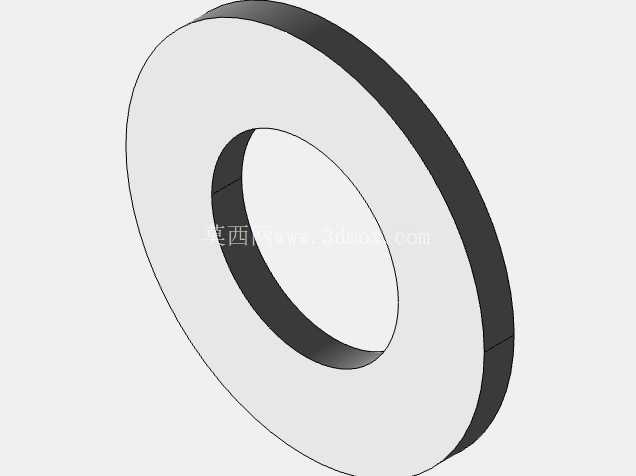

　　尾部的锁紧旋钮组件是这套结构的特色设计，旋钮通过细牙螺纹与支撑轴末端连接，当需要调整皮带张紧度或者拆卸皮带轮时，不需要完全拆除整个支撑座，只需要松开旋钮的锁紧力，就可以沿轴向小范围移动支撑轴，调整到位后旋紧旋钮，旋钮端面的防滑压纹可以保证手动操作时不需要额外工具就能达到足够的锁紧力矩，旋钮与立板之间的平垫片可以分散锁紧压力，避免长期锁紧后在立板表面压出凹痕影响下次调整的精度。皮带轮本身采用了双轮缘结构，轮槽尺寸适配常规的A型三角带，轮缘的外径与支撑轴的轴径比例控制在5:1，保证皮带运转时的弯曲应力在合理范围内，不会因为带轮直径过小导致皮带过早疲劳损坏。整个装配体的配合公差选择上，支撑轴与立板上的安装孔采用H7/h6的间隙配合，既保证轴可以顺畅滑动调整位置，又不会因为间隙过大导致轴系回转时出现径向跳动，皮带轮与轴的配合采用H7/k6的过渡配合，传递扭矩时依靠键连接承载，避免配合面打滑。从安装维护的角度看，这套组件的所有零件都可以从外侧完成拆装，不需要进入设备内部操作，日常检查时只需要观察锁紧旋钮是否松动、皮带轮运转是否有异常异响即可，支撑轴的润滑可以通过轴端预留的注油孔完成，不需要拆解整个支撑结构，大幅降低了现场维护的工作量。

　　在实际选型适配时，只需要确认皮带轮的轮槽规格、所需的轴伸长度以及安装边的孔位尺寸，就可以直接替换同类型的悬臂支撑结构，不需要对设备基体做额外的改造，对于设备改造升级或者小型非标设备的快速设计来说，能够减少大量的重复建模与出图工作。结构设计时还考虑了加工工艺性，支撑座的立板、安装边、加强筋都可以采用常规的板材切割后焊接成型，不需要复杂的铸造模具，小批量制作时成本更低，支撑轴采用常规的45号钢调质处理就可以满足强度要求，锁紧旋钮采用工程塑料或者铸锌材质制作，兼顾操作手感与结构强度，不会因为磕碰出现变形损坏。
