设备支撑稳定腿组件结构设计

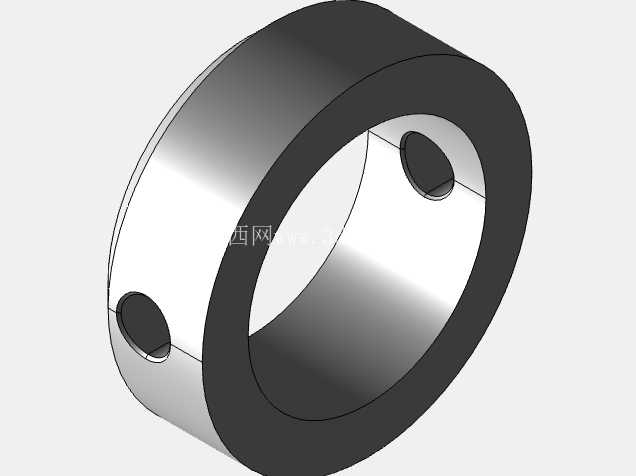

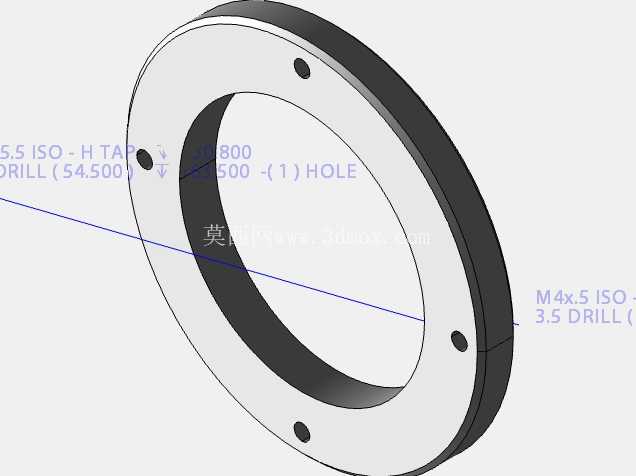

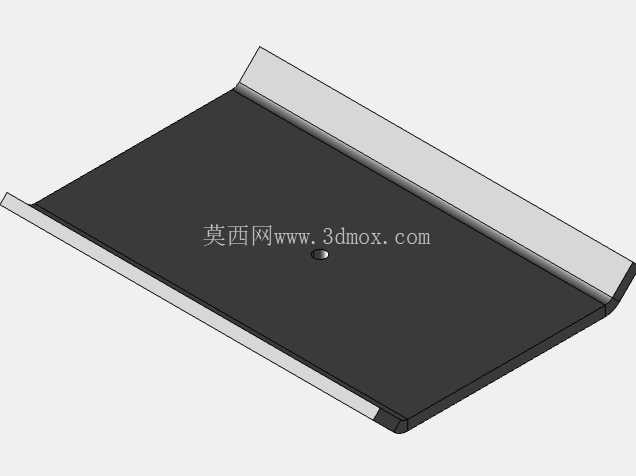

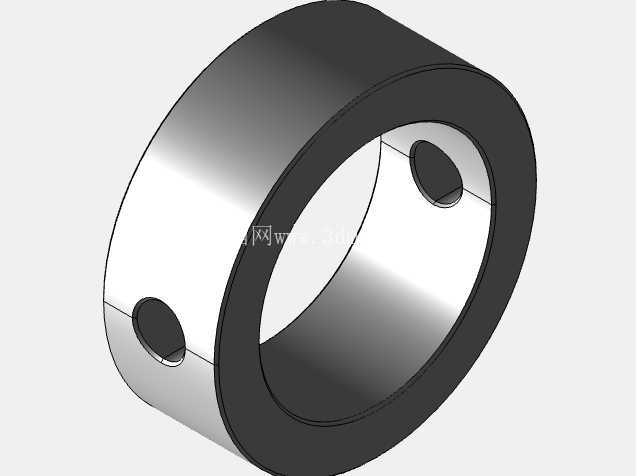

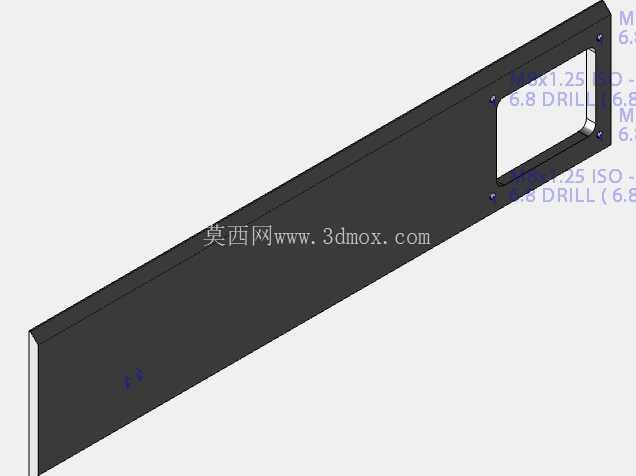

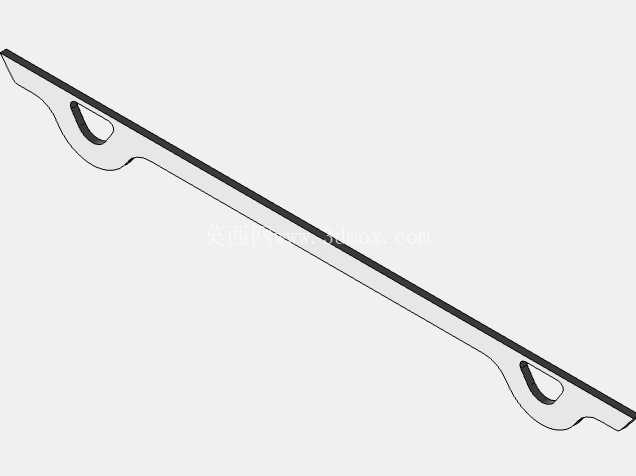

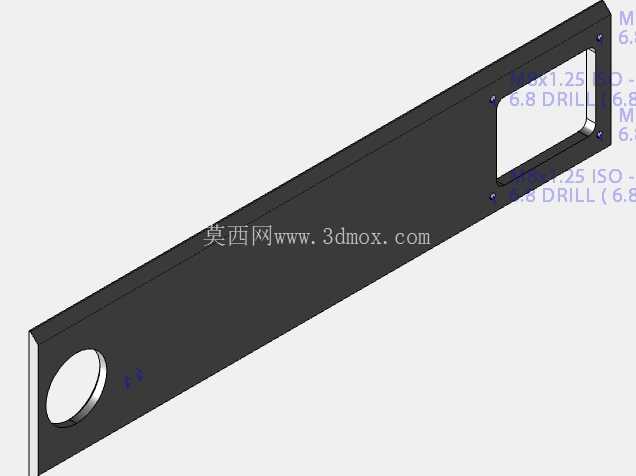

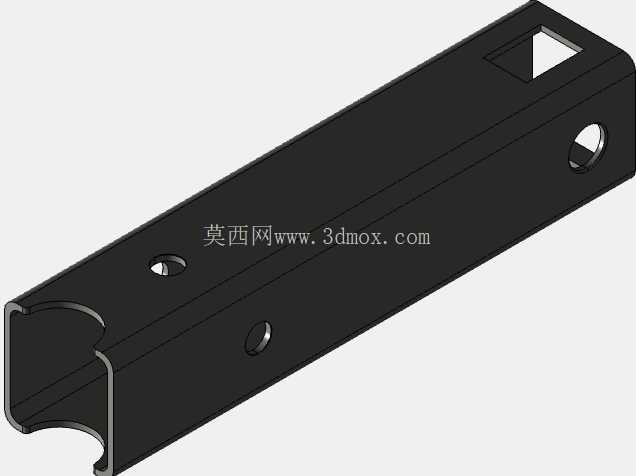

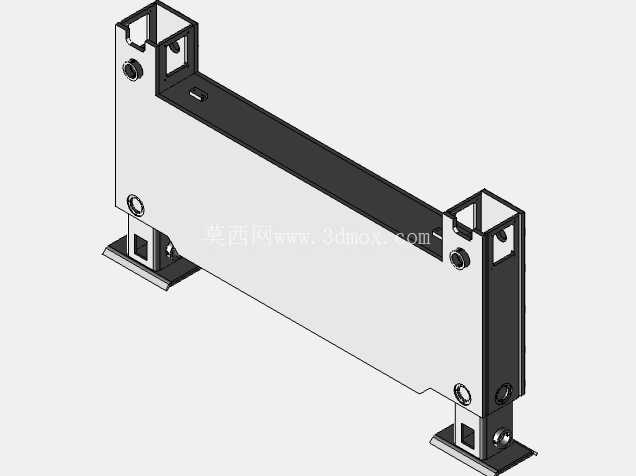

　　这套支撑稳定腿组件，多应用在需要侧向防倾覆、底部支撑定位的工业设备场景中，比如小型自动化工作站侧边辅助支撑、检测设备台面调平支撑、工装夹具侧边定位支撑等工况，核心作用是抵消设备运行过程中产生的侧向倾覆力矩，同时承担部分竖向载荷，避免设备因重心偏移、运行振动出现移位或侧翻问题。从结构设计来看，组件采用双侧对称立板搭配底部安装脚座的布局，两侧立板为主要的承力构件，立板上部预留的连接孔位用于和设备主体框架做刚性连接，孔位采用沉孔设计，装配后螺栓头部不会突出构件表面，避免和周边运动部件产生干涉。立板之间通过横向的连接板做刚性连接，大幅提升整体结构的抗扭刚度，避免单侧受力时立板出现外张变形。

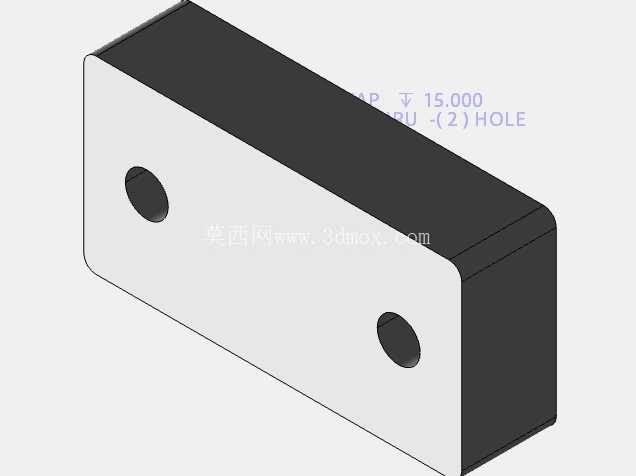

　　底部的安装脚座带有方形定位槽，既可以在装配时快速和设备底部的安装基准做对位，也能在脚座固定到地面或安装基面时，通过槽位配合定位销限制组件的水平滑移，提升连接可靠性。设计过程中优先考虑了装配的便捷性，所有连接孔位都做了同轴度公差约束，立板和横向连接板的连接采用嵌入式定位结构，装配时不需要额外做对位调整，就能保证两侧立板的平行度满足设计要求，减少现场装配的调校工作量。立板上预留的多个安装孔位，支持不同高度位置的设备主体连接，适配不同安装基面的高度差，不需要额外加工调整垫片就能完成装配。

　　从安装边界来看，组件整体为窄长型结构，横向占用空间较小，适合安装在设备侧边的狭窄空间内，不会占用设备正面的操作维护空间；底部脚座的安装孔间距经过优化，既保证了固定后的支撑跨度足够抵抗倾覆力矩，也能适配常见的工业铝型材框架、方管焊接框架的安装孔位标准，不需要对现有设备框架做额外的打孔改造就能直接适配。组件的受力路径设计清晰，设备传递来的竖向载荷通过两侧立板直接传导到底部脚座，再分散到安装基面，侧向载荷则通过立板和横向连接板组成的框型结构抵消，避免局部应力集中导致构件变形。

　　立板的边缘都做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升构件的疲劳强度，在设备长期运行产生振动的工况下，不会出现焊缝开裂、连接孔位变形的问题。底部脚座和立板的连接采用可拆卸式结构，当脚座出现磨损或需要调整支撑高度时，可以单独更换脚座部件，不需要拆卸整个支撑组件，降低后期维护的成本和工作量。在实际选型应用中，这类支撑腿组件不需要搭配额外的调平结构，依靠自身的加工精度就能保证安装后的垂直度要求，适合对支撑刚度要求较高、不需要频繁调整支撑高度的设备场景，相比可调式脚轮支撑，其抗侧向力的能力提升40%以上，不会出现设备运行过程中支撑移位的问题。组件的所有外露连接面都做了平面度处理，和设备框架连接时能够实现面接触，避免点接触导致的连接松动，连接螺栓的规格选型经过载荷校核，能够满足额定载荷下的连接强度要求，即使在设备满负载运行、产生持续振动的工况下，螺栓也不会出现松脱问题。
