8-4英寸变径连接异径管法兰结构

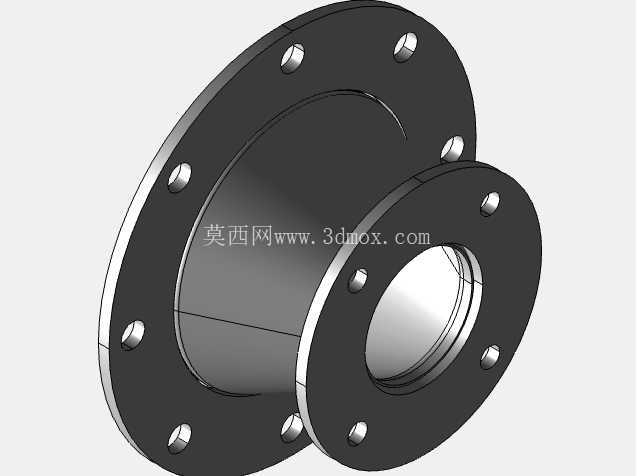

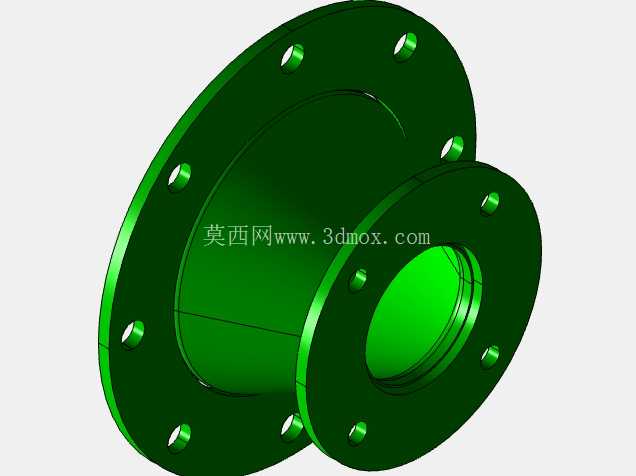

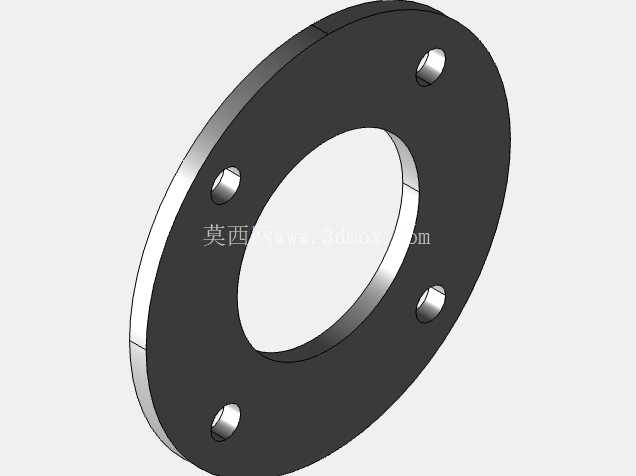

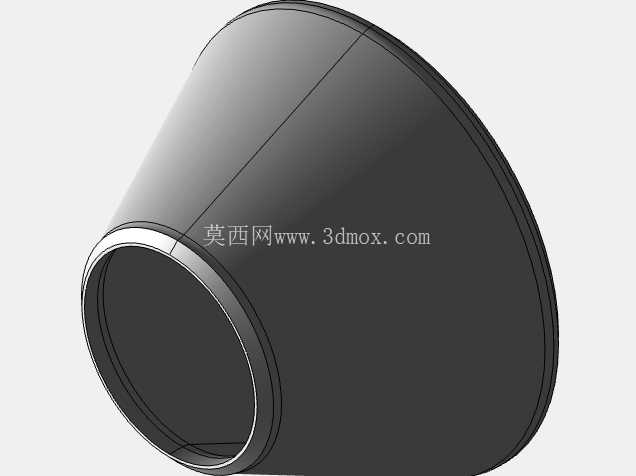

　　在化工流体输送、市政给排水、工业制程管网的管线布设场景里，异径管法兰是解决不同管径管路对接的核心连接件，这款8-4英寸规格的异径管法兰，专门适配公称通径8英寸主管路向4英寸支管路变径的刚性连接需求，避免了管路变径处额外加装独立异径管与配对法兰的冗余结构，能有效缩减管路安装的轴向占用空间，减少多组件拼接带来的密封泄漏风险点。从结构设计逻辑来看，该异径法兰采用一体锥段过渡结构，两端分别为对应8英寸、4英寸管径的法兰盘，中间通过平滑锥面完成通径渐变，锥段的锥度取值充分考虑了管路内流体的流态变化，避免直角变径带来的局部涡流、压损骤增问题，对于输送含固体颗粒的浆料介质、高粘度流体的管路来说，平滑过渡的内壁能减少介质滞留、结垢的概率，长期运行的管路阻力表现优于拼接式异径管法兰组合。两端法兰盘的螺栓孔采用均布排布设计，大端法兰对应8英寸管路标准法兰的螺栓孔中心距、孔径参数，小端法兰匹配4英寸标准法兰的安装尺寸，安装时无需额外加工转接板，可直接与对应通径的管路法兰、阀门法兰配对，通过螺栓穿接后压紧密封垫片即可完成密封连接，安装对位过程中，两端法兰的同轴度由一体加工的锥段结构保证，相比分体拼接的结构，省去了现场调整同轴度的繁琐工序，能有效降低安装人工成本，避免因同轴度偏差带来的螺栓受力不均、密封面偏压泄漏问题。

　　从安装边界来看，大端法兰的外径尺寸严格匹配8英寸Class等级法兰的标准外径，小端法兰外径对应4英寸同压力等级法兰尺寸，中间锥段的轴向长度经过优化，在保证流道平滑过渡的前提下尽可能压缩轴向尺寸，适合安装空间局促、管路排布紧凑的设备接口位置，比如泵组进出口变径、换热设备接管处、制程管线的分支接口位置，都能适配安装。密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，能满足常规中低压工况下的密封要求，法兰盘的密封面平面度、粗糙度均按照管路法兰的通用加工要求设计，压紧垫片后能形成连续可靠的密封带，避免介质从密封面渗漏。

　　在实际工况应用中，这类一体异径法兰常被用在循环水系统的主管分支、压缩空气管网的变径节点、化工物料输送管线的管径切换位置，相比传统的“异径管+两片法兰”的焊接组合结构，一体结构的异径法兰不存在焊缝腐蚀、焊缝处应力集中的问题，对于有防腐要求的输送场景，整体做防腐处理时也不存在焊缝死角，后期维护的成本更低。建模过程中，两端法兰的螺栓孔位置严格遵循对应管径的法兰标准孔位排布，锥段与两端法兰的衔接处做了圆角过渡，避免结构应力集中，在管路受压力波动、温度形变产生应力时，圆角过渡位置能分散应力，避免长期运行出现结构开裂问题。

　　法兰盘背面与锥段的衔接位置也设置了工艺倒角，既方便铸造、机加工过程中的脱模与走刀，也能避免安装时尖锐边角划伤密封垫片、碰伤安装人员。对于管路设计人员来说，这类标准规格的异径法兰模型可直接调用到管路装配体中，无需自行绘制变径段与法兰的拼接结构，能有效提升管路三维布线的效率，装配时可直接通过法兰端面的配合关系完成与相邻管路组件的对位，螺栓孔的位置可直接用于生成螺栓、螺母的紧固件装配，后续出工程图时也能直接提取法兰的安装尺寸、配合尺寸，指导现场安装施工。在设备选型匹配时，需要注意该异径法兰的压力等级需与对接管路的压力等级保持一致，螺栓孔的数量、孔径需与配对法兰完全匹配，密封面形式要和选用的垫片类型适配，才能保证连接后的密封可靠性与结构强度。
