工业感应电机端盖法兰结构设计

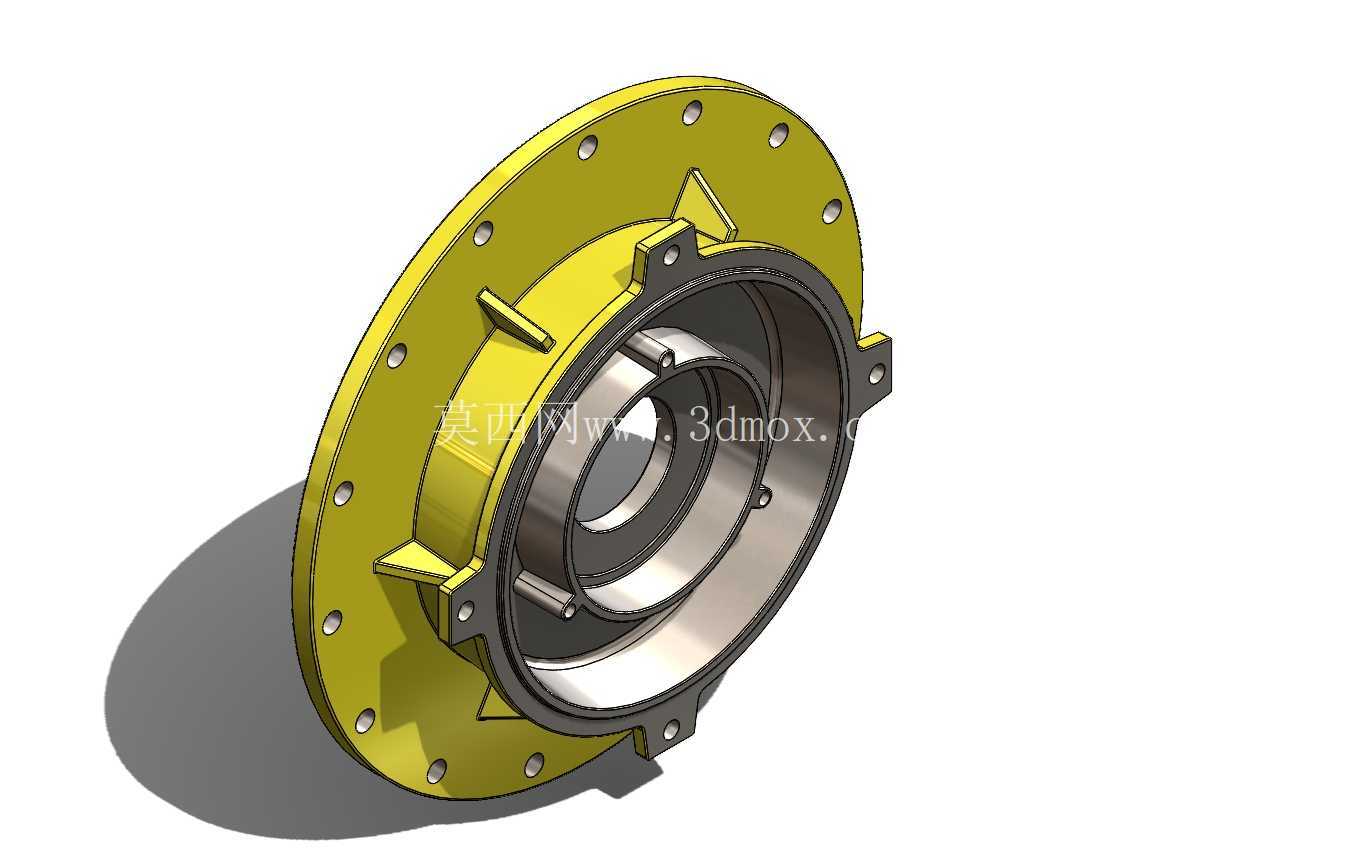

　　在工业传动系统的装配环节中，这类法兰端盖是感应电机本体与外接负载对接的核心衔接零件，日常工况下既承担电机前端轴承座的定位支撑功能，也负责实现电机壳体与对接设备的密封、同轴度校准，在泵组配套、输送机驱动、风机传动等常规工业场景里，这类零件的结构合理性直接决定整套传动单元的运行振动值与轴承使用寿命。做这类零件的结构设计时，首先要锚定的是安装边界的约束：外圈的螺栓孔采用整周均布的排布逻辑，孔位的节圆尺寸需要匹配标准电机机座的安装孔距，避免出现现场安装时孔位错位无法对接的问题，同时带定位凸台的安装耳采用错位时钟排布，是为了适配部分带偏心安装需求的对接设备，不需要额外加工转接板就能完成装配，减少现场改装的工作量。

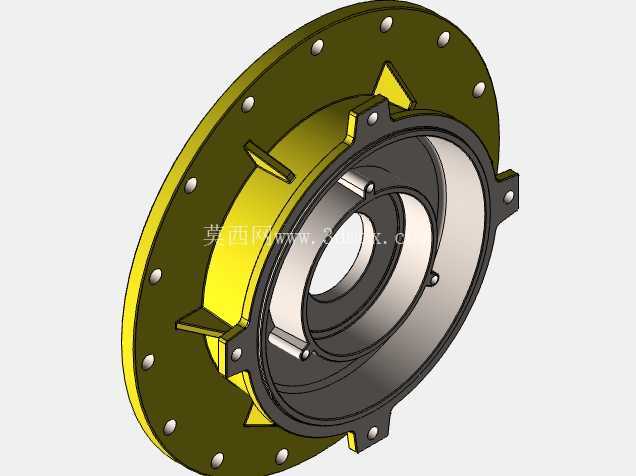

　　从功能特性上看，内侧的阶梯同心孔是核心功能面，大直径台阶用于嵌装前端深沟球轴承，孔位的同轴度公差需要控制在0.02mm以内，避免轴承装配后出现偏载导致运行发热；小直径的内孔是电机输出轴的避让通道，孔壁与轴表面需要预留足够的间隙，防止运行过程中轴转动与端盖发生剐蹭。零件本体上分布的局部加强筋，不是随意添加的结构：在轴承安装位与外圈法兰连接的位置做筋条补强，是因为电机运行时轴承承受的径向载荷会直接传递到端盖本体，没有筋条补强的话，长期满负载运行容易出现端盖变形，导致轴承位偏移，进而出现电机扫膛的故障；筋条的高度与厚度做了梯度设计，靠近轴承位的位置筋厚更大，向外圈法兰方向逐渐收薄，既保证结构强度，也能控制零件的整体重量，降低压铸生产时的材料损耗。

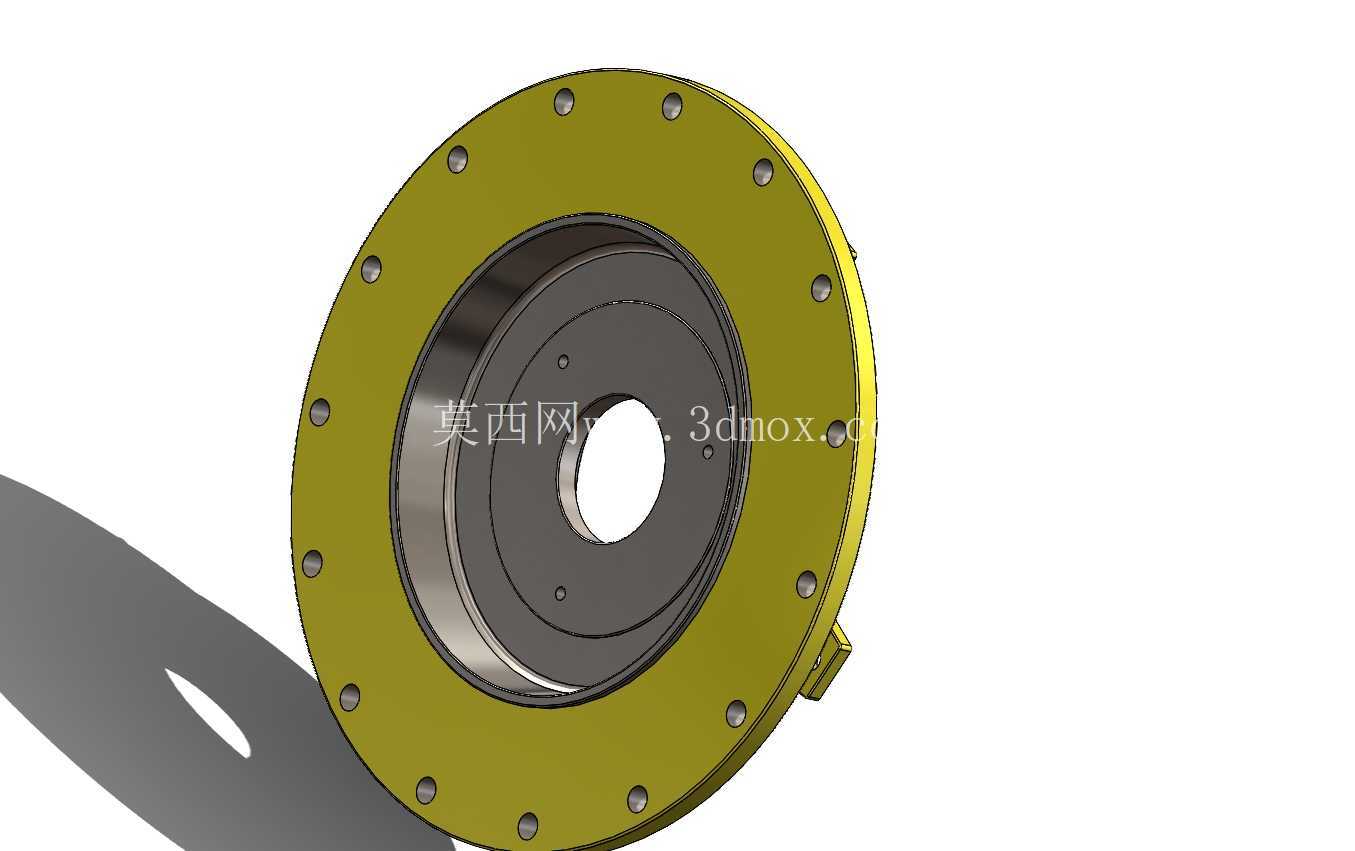

　　设计过程中特意做了几何对称的结构处理，一方面是适配压铸生产的工艺需求，减少模具抽芯的复杂结构，降低压铸成型时的应力变形，让零件出模后不需要过多的校形工序就能满足尺寸公差要求；另一方面对称结构也方便现场安装时的角度调整，不需要刻意对准某个特定方向就能完成装配，降低一线装配人员的操作难度。外侧的整圈法兰面做了平面度要求，装配时配合密封垫片就能实现电机壳体内部的防护，防止外界的粉尘、水汽进入电机内部侵蚀绕组，常规工况下能满足IP54的防护等级需求。

　　在做三维结构建模的时候，所有的安装孔位都做了装配间隙预留，螺栓过孔比配套螺栓的公称直径大0.5mm，抵消装配时的少量位置误差，同时轴承安装位预留了轴承装配的导入倒角，避免压装轴承时出现孔口毛刺刮伤轴承外圈的问题。这类零件的结构设计不需要追求过于复杂的造型，所有的结构特征都要服务于实际装配与运行需求：比如安装耳上的小定位孔，是用于对接设备时的定位销安装，保证电机轴与负载轴的同轴度，减少联轴器的偏角补偿压力；法兰边缘的倒角处理，是为了避免装配时锋利的边缘割伤密封垫片，影响密封效果。在实际选型替换时，只需要核对轴承位的内径尺寸、外圈法兰的安装孔节圆、输出轴避让孔的直径这三个核心尺寸，就能完成同规格端盖法兰的替换，不需要对电机本体做任何改装，适配性很强。
