折臂式随车起重运输卡车结构设计

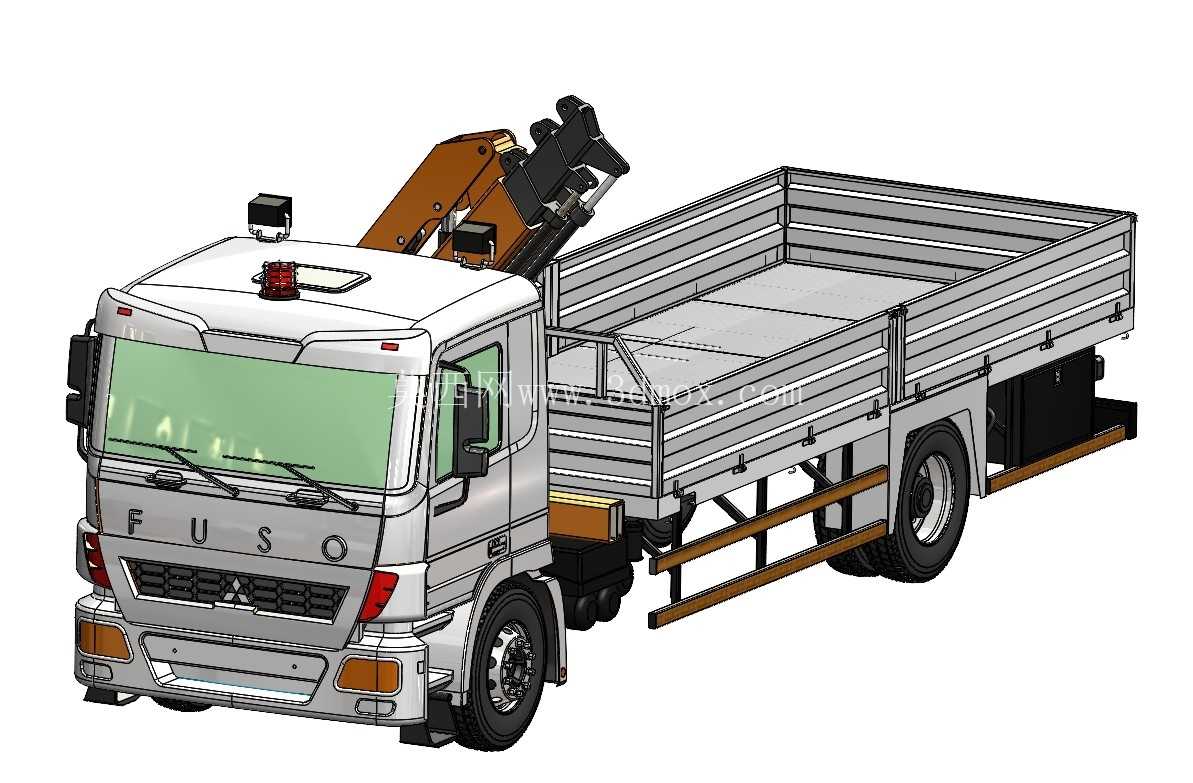

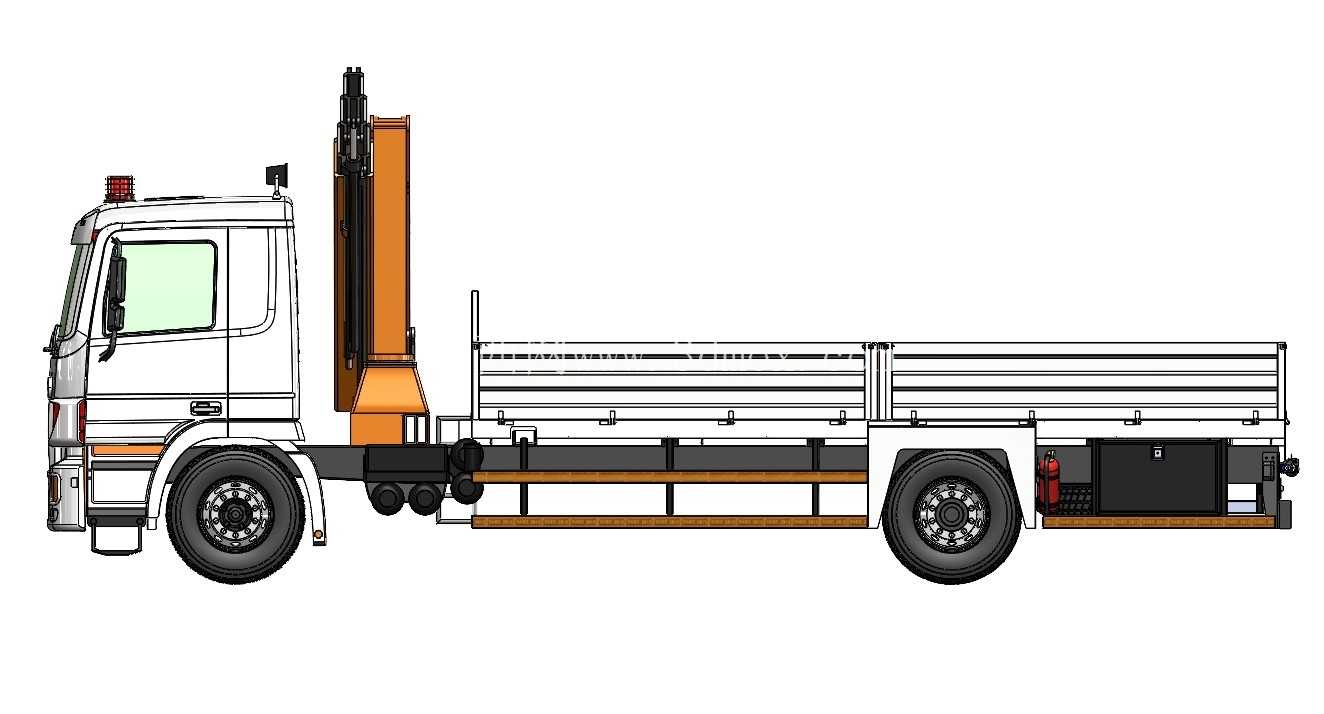

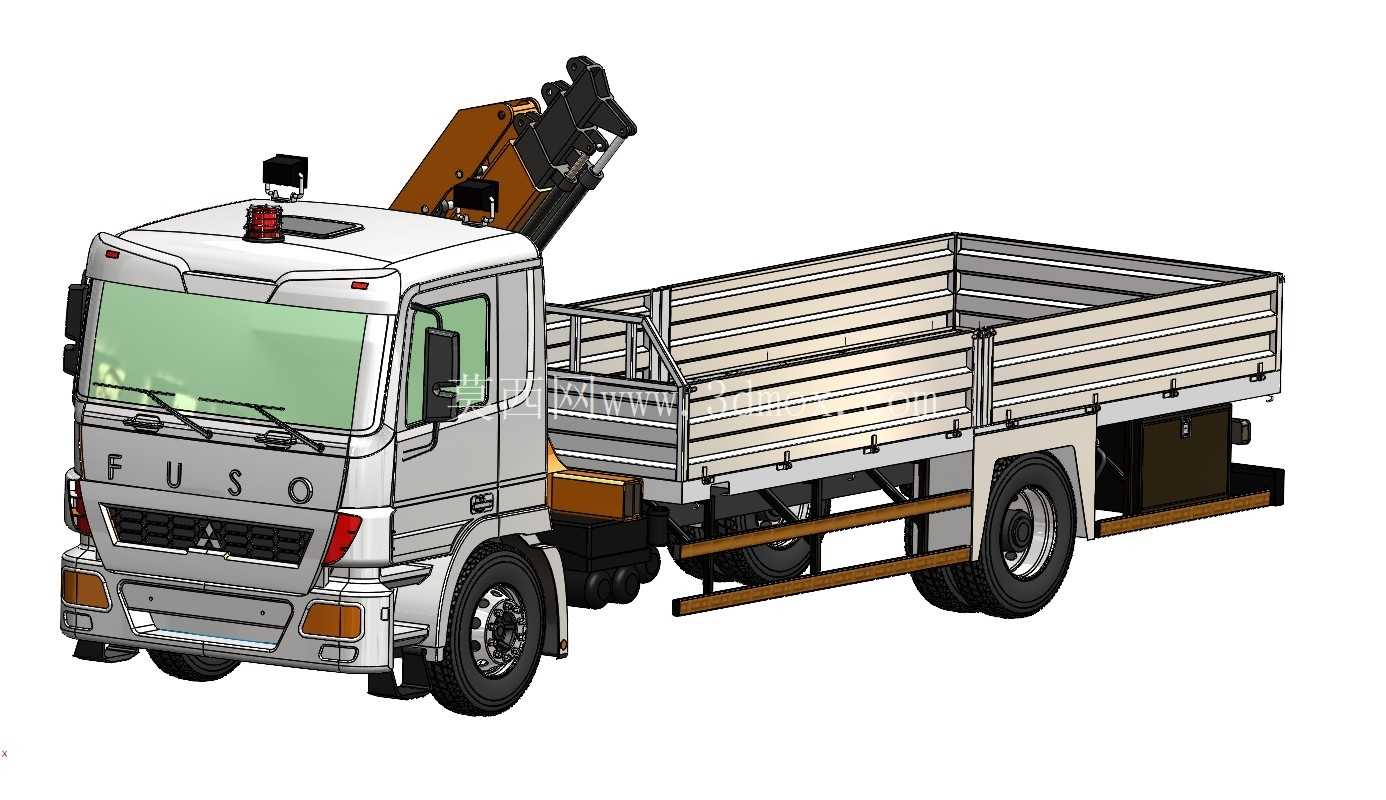

　　这款折臂式随车起重运输车辆，核心是将折叠式起重作业机构与栏板式载货底盘深度整合，解决了常规起重设备转场依赖拖运、零散物料装卸需要额外配合作业机械的痛点，在市政运维、建材短途转运、小型设备进场安装、厂区物料周转这类场景中适配性极强，不需要单独调配吊车与货车，单台车辆即可完成从货物吊装、运输到卸车就位的全流程作业，大幅压缩零散作业的设备协调成本。从结构布局来看，起重折臂机构布置在驾驶室后方的车架上装区域，没有侵占货厢的有效装载长度，作业时折臂可从折叠状态逐节展开，臂架间的铰接点均配置液压驱动单元，可实现臂架变幅、折展、回转动作，末端吊点可根据作业需求更换吊钩或简易属具，非作业状态下折臂完全折叠收拢，整体轮廓不超出驾驶室顶部高度与车身宽度，满足道路通行的外廓尺寸要求，不会出现固定直臂随车吊行驶时臂架前探遮挡驾驶视野、超宽超高影响通行的问题。

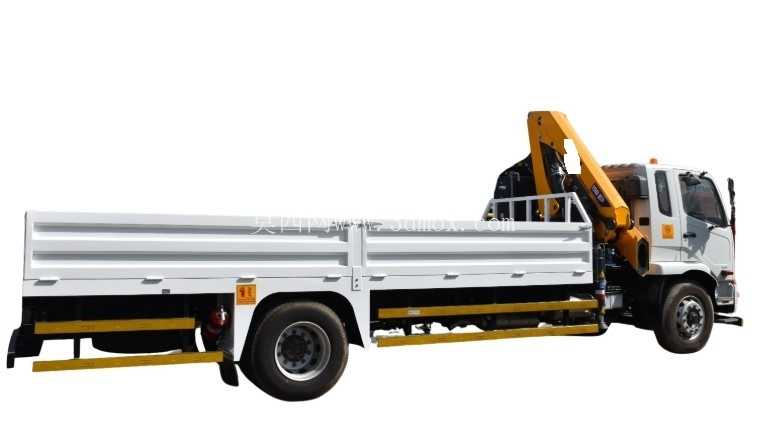

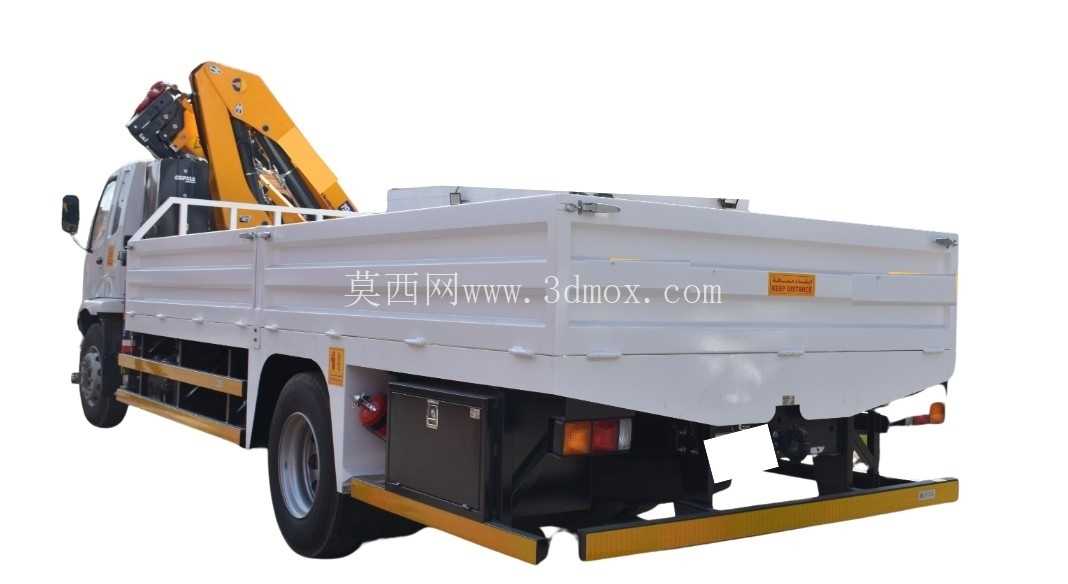

　　货厢采用常规栏板式结构，边板为可翻转设计，底板与车架纵梁通过副梁连接，副梁同时承担起重机构的安装基座功能，设计时将起重作业的支撑点与车架受力点做了对应加强，避免吊装作业时应力集中导致车架变形；车身两侧设置了储物舱，可存放吊装索具、作业支腿垫板等配套工具，车尾的照明、标识装置均按道路车辆规范布置，侧防护栏同时兼具上下车踩踏的辅助功能。设计过程中优先考虑了作业边界的适配性：折臂收拢状态下，整体重心靠近车辆前轴与后轴之间的载荷合理分布区间，避免行驶过程中出现轴荷偏差过大影响操控稳定性的问题；作业时可通过车架两侧的液压支腿将车身撑起，支腿跨距经过匹配计算，在额定吊装载荷范围内可保证整车抗倾覆稳定性，支腿的伸出长度、支撑高度均可独立调节，适配不平整的作业场地。

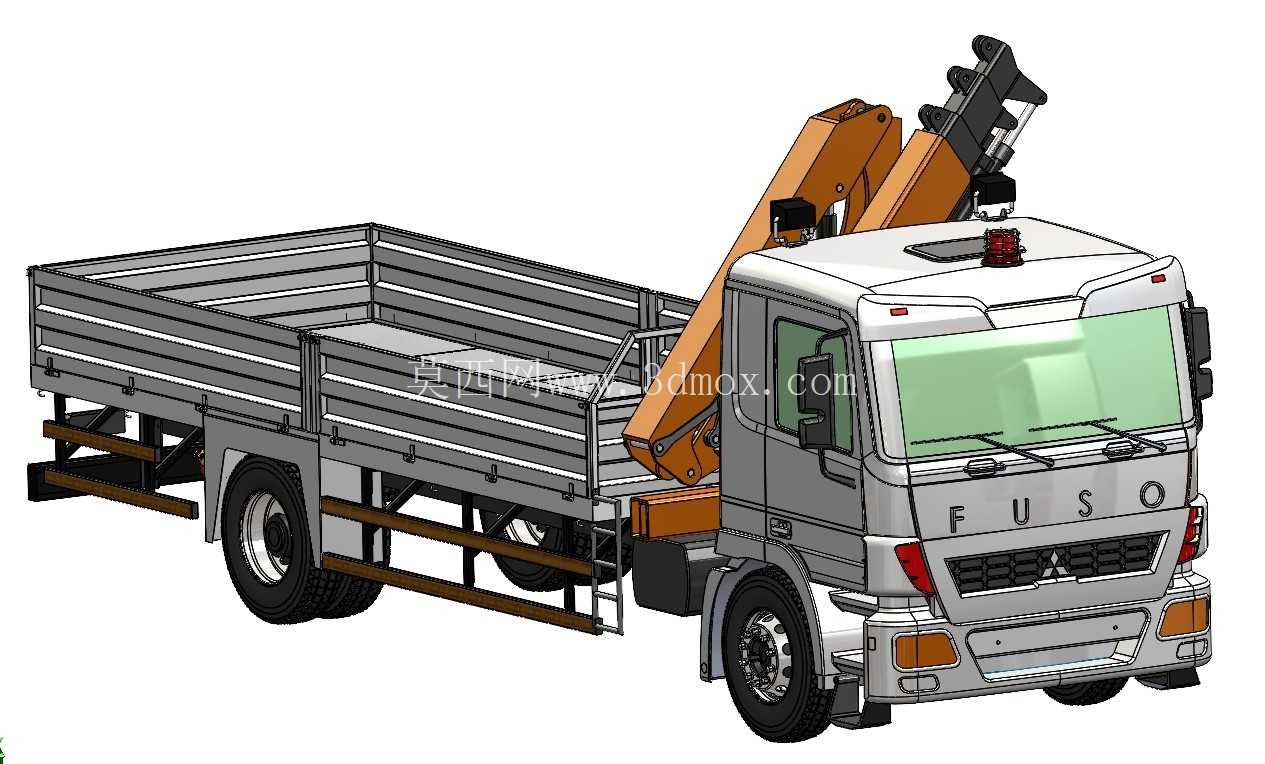

　　折臂机构的铰接点位置经过多轮运动仿真校核，既保证折叠状态下结构紧凑无外露干涉，又能在展开时覆盖货厢全长度范围以及车辆侧面一定距离内的作业区域，吊装货厢内货物时不需要额外调整车辆位置，即可完成从货厢取件到侧面落位的动作，对于狭窄街巷、厂区内部通道这类空间受限的作业场景，比直臂式随车吊的作业灵活性更高。底盘部分选用成熟的中型载货底盘，转向、制动、行驶系统均沿用通用量产部件，降低后期运维的配件获取难度，上装起重机构的液压动力从底盘变速箱侧取力口获取，不需要额外配置独立动力单元，简化了整体动力传输结构，液压管路沿车架内侧布置，避开行驶过程中易被飞溅物击打、易与运动部件产生摩擦的区域，管路固定点均设置减震胶套，减少车辆行驶震动带来的管路接头松动渗漏问题。

　　栏板货厢的底板承载能力与起重机构的额定吊重做了匹配设计，吊装货物放置到货厢内时，局部载荷不会造成底板凹陷变形，货厢前挡板设置了防护架，避免吊装作业时货物意外滑动撞击驾驶室，同时也可作为折臂收拢时的辅助限位结构，防止车辆行驶过程中臂架出现异常窜动。在细节结构处理上，折臂的各节臂截面采用变截面箱型结构，在保证臂架抗弯抗扭强度的前提下尽可能降低自重，铰接轴套采用自润滑材质，减少日常维护的注油频次，臂架末端的吊钩设置了防脱保险结构，避免吊装索具意外滑脱；车身侧面的安全标识、作业警示标识均布置在醒目位置，支腿操作杆设置了清晰的动作标识，降低作业人员的误操作概率。这类设备的三维建模过程中，需要重点核对底盘车架的安装孔位、上装副梁的连接尺寸、折臂各铰接点的运动行程，避免出现装配干涉，同时要模拟不同臂架伸展角度下的作业范围，确认吊点在各个作业位置时与驾驶室、货厢栏板的安全间隙，保证实际生产装配后各动作可顺畅运行，不会出现结构卡滞的问题。
