可移动液压车间起重吊运设备结构设计

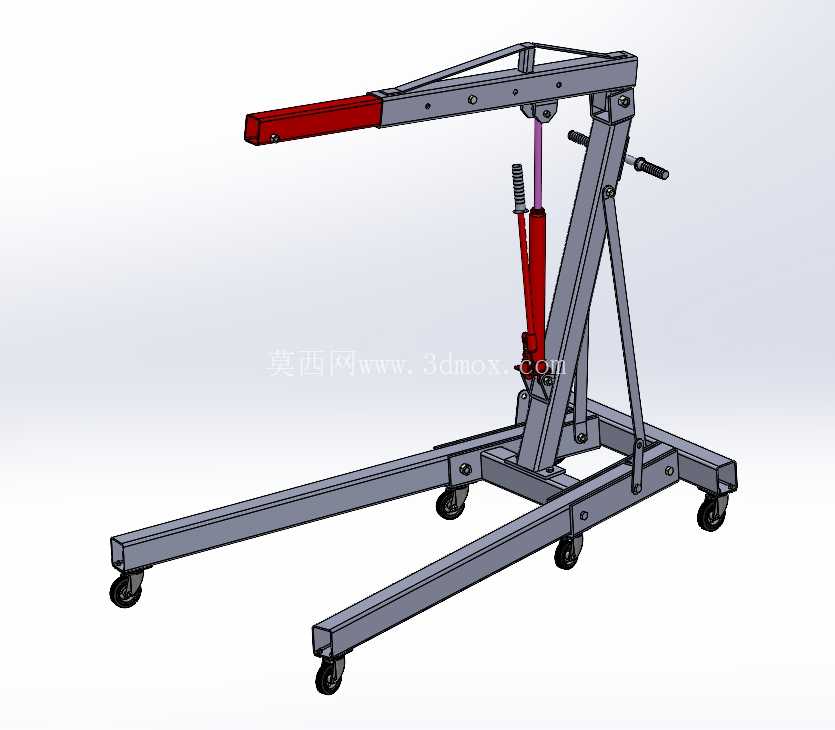

　　这款可移动液压起重设备的设计初衷，是解决中小型机修车间、汽修工位内小吨位重型部件的近距离转运与定点吊装需求，尤其适配汽车维修场景下的发动机总成拆装、变速箱抬装，以及小型机加工车间内重型工装、模具的工位间转移作业，填补了固定式天车覆盖盲区、大型叉车无法适配狭窄工位的作业空白。从结构布局来看，设备采用了折臂式单立柱支撑搭配低位叉形底架的设计，底架的两根纵向承力梁采用变截面矩形钢管焊接成型，前端延伸段做了收窄处理，能够直接伸入设备底座、车辆底盘下方的狭窄空间，让吊装钩头可以精准抵达重物重心正上方，避免斜拉吊装带来的侧翻风险；底架四个端点均配置了带刹车的万向脚轮，空载状态下单人即可推动设备在车间内灵活转场，到位后踩下脚轮刹车即可锁定作业位置，无需额外打地锚固定，适配多工位流动作业的使用需求。

　　起重执行部分采用集成式手动液压油缸作为动力源，油缸垂直布置在立柱内侧，通过高压油液推动柱塞顶升，带动吊臂绕立柱顶端的铰接点做俯仰动作，实现重物的垂直起升，油缸旁侧设置的手动泄压阀可以精准控制吊臂的下降速度，避免重物快速下坠引发的安全隐患；吊臂采用多节嵌套式伸缩结构，不同节段上预制了等间距的定位销孔，作业人员可以根据吊装距离需求调整吊臂的伸出长度，插入定位销完成锁止，不同伸出长度对应不同的额定起重量，最长伸出状态下可覆盖1.8米的作业半径，满足跨工位、跨设备的吊装需求。

　　立柱与底架的连接位置做了加强筋焊接处理，同时配置了可折叠的手动摇臂机构，在吊重状态下可以通过摇臂带动立柱做小角度回转，实现重物在小范围内的位置微调，无需反复移动整机即可完成重物的对位安装，大幅提升拆装作业的效率。从安装边界来看，设备收拢状态下的总长度控制在2.2米以内，总宽度控制在1.1米以内，最低通过高度为1.6米，能够顺利通过常规车间的通道门、设备间的安全通道，不会占用过多的车间存储与通行空间；作业状态下，吊臂起升到最高位置时钩头的最大起升高度可达2.3米，足以覆盖常规乘用车发动机舱、小型机床工作台面的吊装高度需求，底架的最低离地间隙为120毫米，能够适配车间内常见的环氧地坪、水泥地面，不会被地面的小型凸起、线缆槽盖板卡住。

　　设计过程中针对受力集中的铰接点做了衬套强化处理，所有铰接销轴均采用40Cr调质处理，避免长期重载作业下出现销轴变形、铰接孔磨损旷量的问题；液压油缸的选型匹配了2吨级的额定推力，在吊臂最短、作业半径最小的状态下可实现2吨的额定起重量，完全覆盖常规乘用车发动机、小型工业模具的重量范围。不同于固定式起重设备，这款设备的所有结构件均采用螺栓连接与焊接结合的工艺，后期维护时可以单独更换磨损的脚轮、密封件老化的油缸，无需整体报废，降低了车间的设备使用成本；吊臂前端的红色标识段做了防滑处理，同时标注了不同伸出长度对应的额定载荷，作业人员可以直观识别载荷边界，避免超载作业引发的结构失效风险。在实际作业场景中，这类设备不需要外接电源，完全依靠手动液压驱动，即使在停电、车间无电源布设的临时作业区域也可以正常使用，相比电动起重设备具备更强的环境适配性；底架的配重布局经过反复校核，在额定载荷范围内不会出现前倾侧翻的问题，即使在略有坡度的车间地面上，配合脚轮刹车也可以稳定作业。
