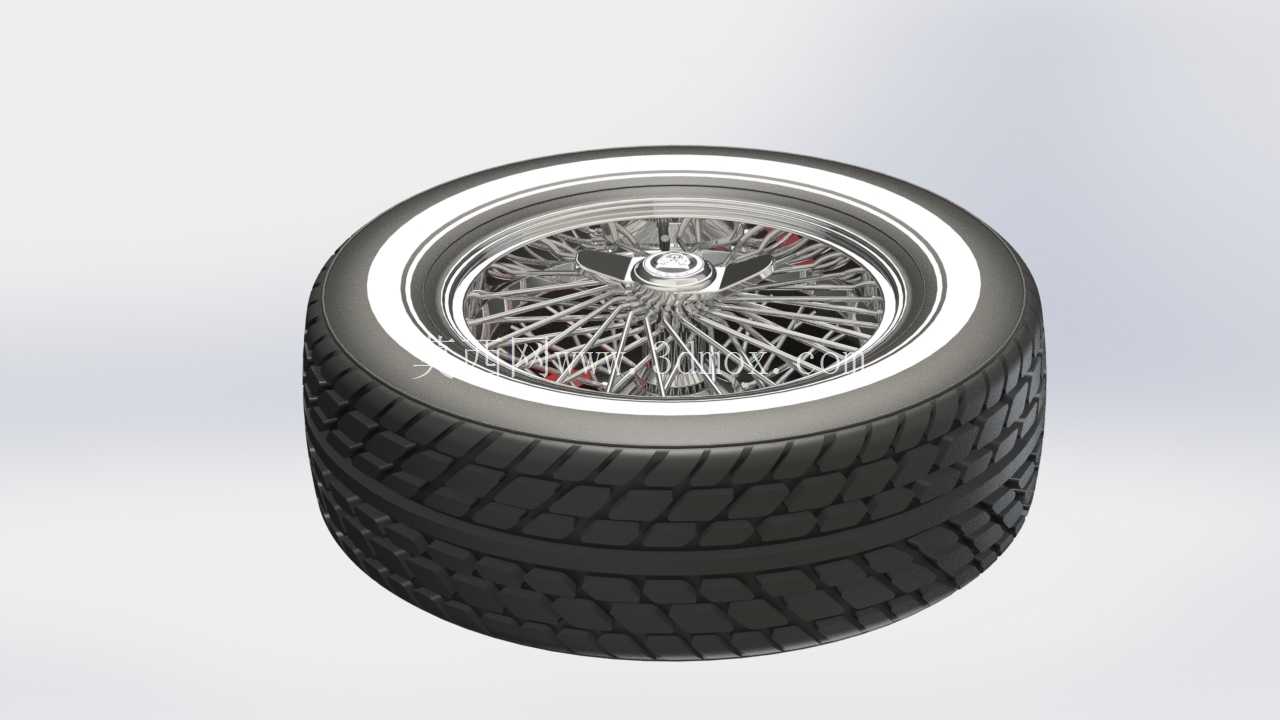

复古白边钢丝辐条车轮结构三维数模

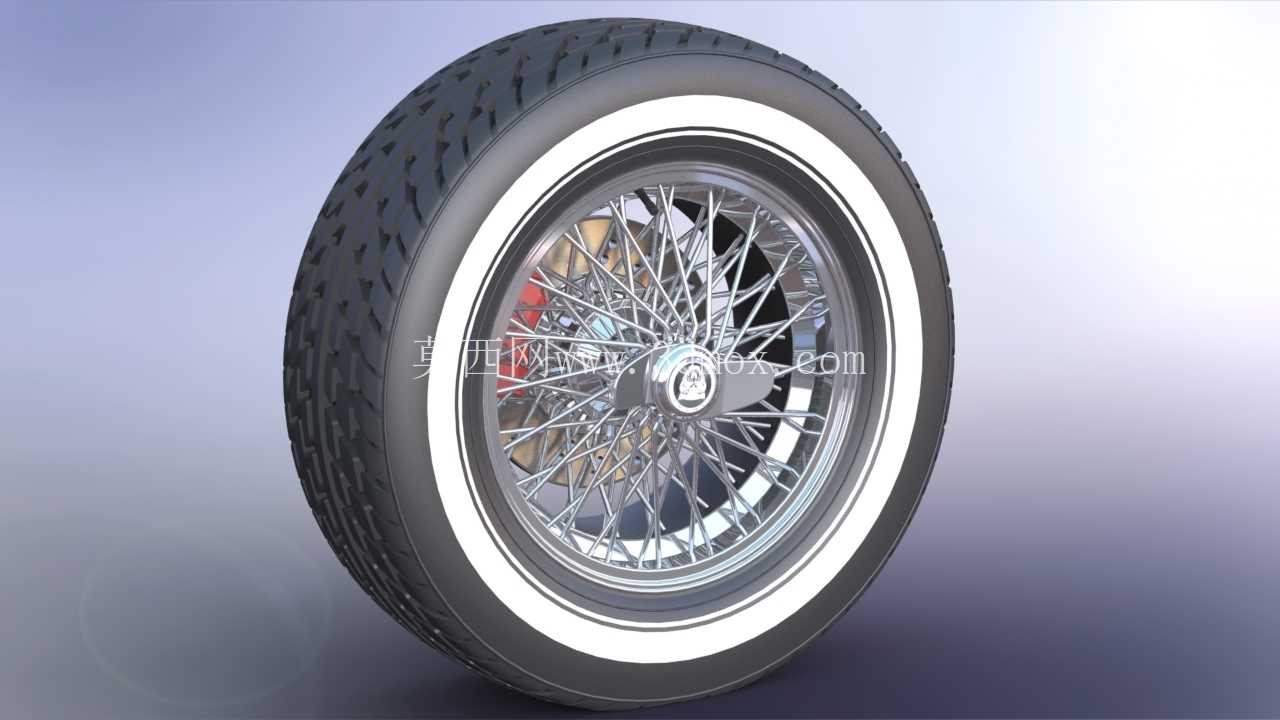

　　这款钢丝辐条轮组的结构设计，最早可追溯到早期乘用车辆与定制改装车型的配套需求，目前在复古乘用车、经典摩托改装、定制老爷车修复领域仍有不可替代的应用场景，相比一体铸造轮毂，钢丝辐条结构的轮组在径向缓冲性能、轻量化表现、局部形变容错能力上有独特优势，能更好适配非铺装路面的细碎颠簸，降低轮辋受冲击开裂的风险。从结构设计逻辑来看，整个轮组分为外胎、轮辋、辐条、轮毂轴座四个核心部分，外胎采用经典白边复古橡胶结构，胎面预留了标准的排水花纹沟槽，胎侧的白边层是复古车型的标志性外观元素，同时胎体内部的帘布层结构在数模中做了分层示意，能清晰看到胎唇与轮辋的配合止口尺寸，安装时胎唇卡入轮辋的止口槽后，充气压力会将胎唇紧密压合在轮辋密封面上，保证胎压稳定。

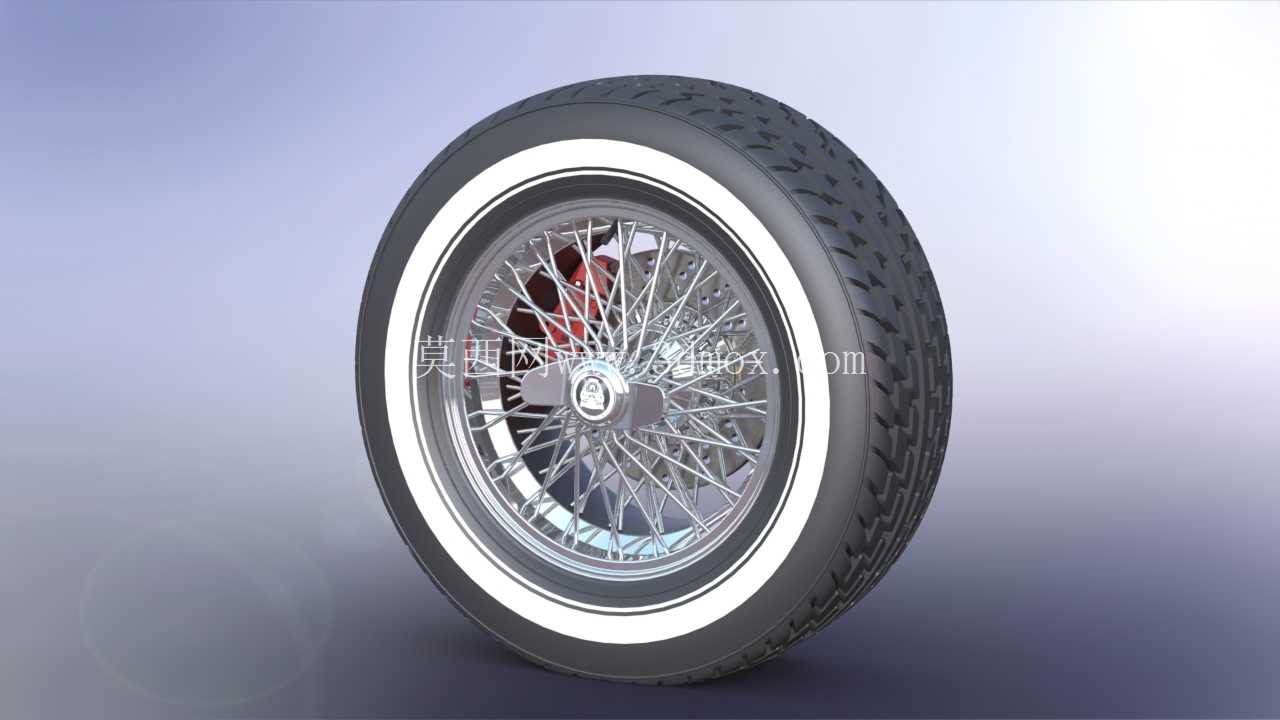

　　轮辋采用卷边钢制结构，边缘做了圆弧过渡处理，避免安装轮胎时割伤胎唇，轮辋上均匀分布的辐条安装孔，每个孔位都做了沉头处理，保证辐条端头安装后不会突出轮辋内壁，防止摩擦内胎或者损伤无内胎版本的密封层。辐条采用交错编织的排布方式，并非径向垂直连接轮毂与轮辋，而是按照一定的倾斜角度交叉固定，这种排布方式能让轮组承受侧向力时，不同方向的辐条分别承担拉应力，避免单根辐条受力过载断裂，每根辐条的端头都带有调节螺纹结构，实际装配时可以通过转动辐条螺母调整每根辐条的张紧力，保证整个轮辋的端面圆跳动与径向圆跳动控制在合理范围内，避免车辆行驶时出现轮组抖动的问题。

　　中心的轮毂轴座部分集成了轴承安装位、刹车连接法兰，轴座的中心孔尺寸按照标准的轮轴配合公差设计，安装时可以直接适配对应车型的轮轴，轴承位的台阶高度做了精准控制，保证轴承压装后不会出现轴向窜动，刹车连接面的平面度要求在数模中做了标注，避免刹车盘安装后出现偏摆导致刹车抖动。从安装边界来看，轮组的偏距、孔位分布都按照对应车型的轮腔空间做了适配，安装后不会与翼子板、刹车卡钳、转向拉杆发生运动干涉，转向到最大角度时轮胎与轮拱内衬的预留间隙满足满载工况的跳动需求。在建模过程中，每根辐条的长度都根据编织角度做了参数化计算，避免出现辐条长度不匹配导致装配时无法张紧的问题，轮辋的滚压成型轮廓也完全参照实际量产钢制轮辋的截面尺寸，胎圈座的角度、凸峰的高度都符合轮胎安装的行业标准，不需要二次修改就可以直接用于改装件的开模验证、维修替换件的测绘参考，也可以用于车辆动力学仿真时的轮组模型搭建，模拟不同辐条张紧力下轮组的形变特性，为定制化轮组的调校提供数据参考。

　　不同于一体铸造轮毂的刚性连接结构，钢丝辐条轮的受力传递是通过所有辐条的拉力均匀分散到整个轮辋上，即使单根辐条出现松动，也不会立刻导致轮组失效，这也是很多长途穿越改装车型仍选择这类轮组的核心原因，在后期维护时只需要定期检查辐条张紧力，调整轮圈的圆度就可以长期使用，维护成本远低于多辐式铸造轮毂。数模中还还原了中心轮毂盖的卡扣结构，轮毂盖通过弹性卡扣固定在轮毂轴座的中心凹槽内，既可以遮挡中心的固定螺母，也能起到装饰作用，还原复古车型的外观细节。
