单缸内燃机动力总成结构三维设计

　　在小型通用动力、园林机械、微型代步工具、小型发电机组的配套场景中，单缸内燃机始终是成本控制、动力密度、维护便捷性三者平衡最优的动力选择，这套单缸IC引擎的三维结构设计，完全围绕小排量动力单元的实际装机需求展开，没有冗余的装饰性结构，每一处特征都对应实际加工、装配、运行的工程要求。从拆解视图能清晰看到，整套动力单元采用立式单缸布局，缸体采用散热鳍片一体化铸造结构，鳍片的间距、厚度、延伸范围都经过热负荷校核，自然风冷工况下能保证连续高负荷运行时缸壁温度维持在合理区间，避免过热导致的润滑失效、活塞卡滞问题。

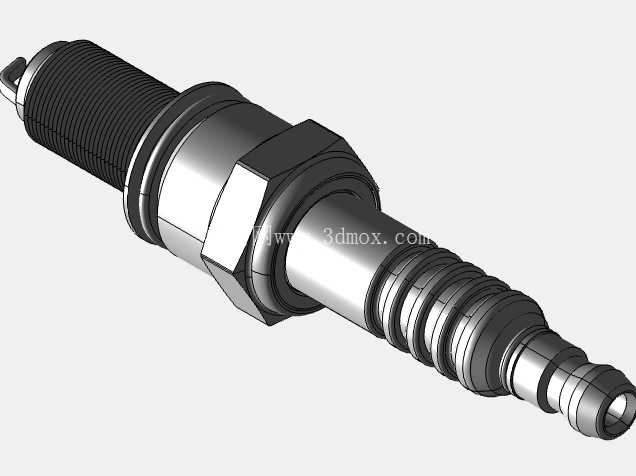

　　缸盖部分集成了火花塞安装座、进排气道接口、摇臂安装支点，配气机构采用侧置凸轮轴搭配推杆、摇臂的结构，相比顶置凸轮轴设计，能降低缸盖上部的结构复杂度，同时减少正时传动组件的数量，对于小排量单缸机型来说，这种结构的可靠性更高，后期调整气门间隙的操作也更简便，不需要拆解过多上部组件。曲柄连杆机构部分，活塞采用两道气环一道油环的配置，活塞销采用全浮式设计，连杆大头采用剖分式结构搭配轴瓦，曲轴输出端预留了飞轮安装位与动力输出接口，能直接匹配不同负载端的连接需求，不管是配套小型发电机的转子连接，还是配套代步车的传动箱连接，都不需要额外做转接结构的修改。

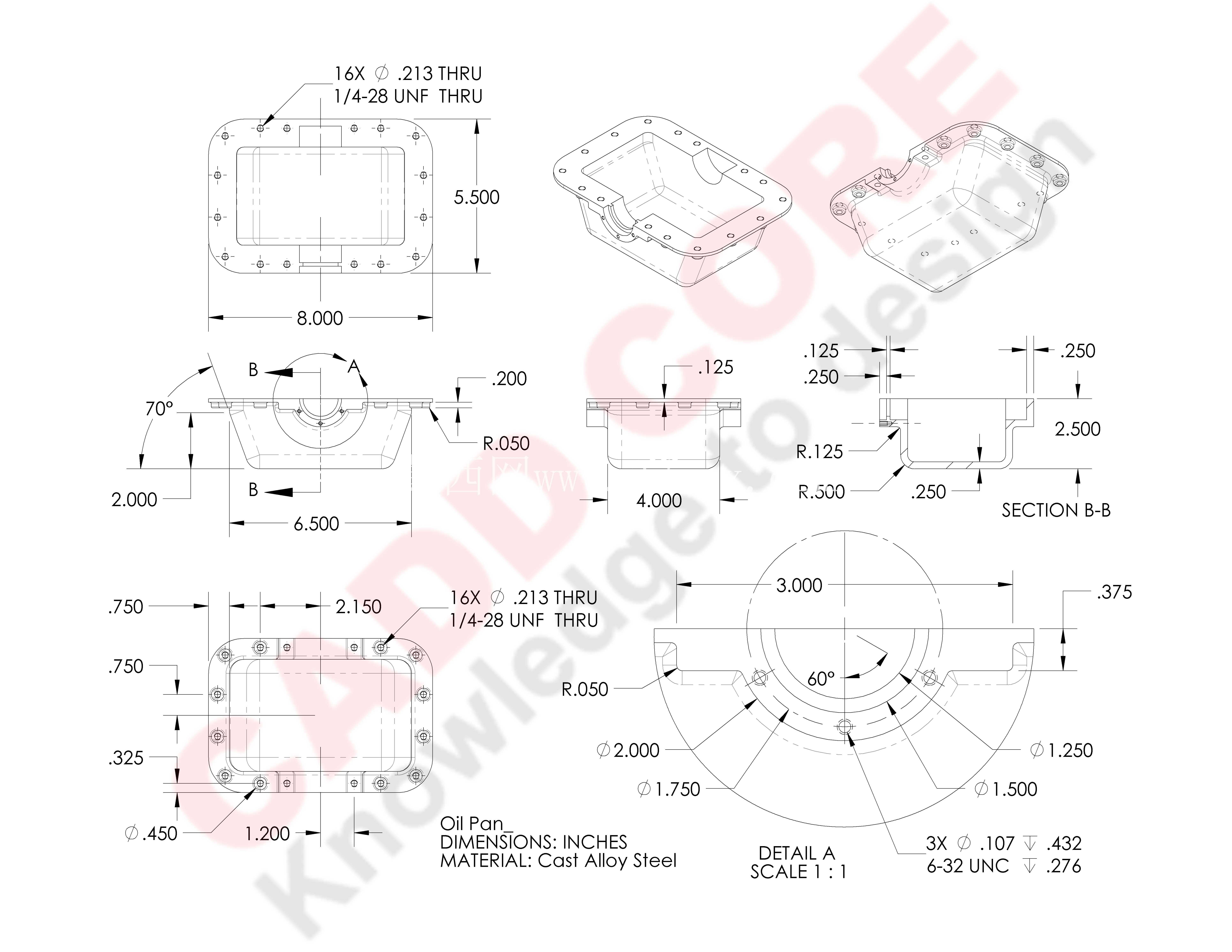

　　油底壳采用浅盆式冲压结构，底部设置了放油螺塞安装位，内部预留了机油集滤器的安装空间，能保证倾斜一定角度运行时机油泵依然能吸到机油，适配小型机械经常在非水平工况作业的使用特点。进气侧集成了化油器安装法兰与进气歧管接口，排气侧预留了排气管连接的螺栓孔位，点火系统的高压包、线路走线位置都在结构上做了避让，避免装配时出现干涉。整套模型的安装边界设计充分考虑了通用配套需求，缸体侧面预留了整机安装的固定支脚，支脚的螺栓孔位置、孔径都符合通用小型动力的安装尺寸规范，能直接替换同排量级别的现有单缸动力单元，不需要修改配套设备的机架结构。从设计思路上看，这套结构没有追求过高的性能参数，而是把可靠性、易维护性、制造成本放在首位，所有密封面的宽度、螺栓的布置间距都符合密封设计规范，缸垫、气门室盖垫、油底壳垫的安装槽位都做了精准的限位设计，装配时不会出现垫片移位导致的漏油漏气问题。拆解视图中能看到每一个紧固件的规格、安装位置都做了明确的对应，包括缸盖螺栓的拧紧顺序对应的布置位置、连杆螺栓的防松结构、气门室盖的快拆螺栓设计，都对应实际售后维护的操作需求，比如更换火花塞、调整气门间隙、更换机油这些日常保养操作，都不需要专用工具就能完成。

　　对于小型发电机组来说，这套动力的输出转速区间稳定在3000转/分（对应50Hz工频），飞轮的转动惯量经过匹配，能保证负载波动时转速稳定在合理范围，输出电压不会出现大幅波动；对于园林机械比如割草机、微耕机来说，动力的扭矩输出特性偏向低转速大扭矩，在遇到硬土、杂草负载突然增大时不会轻易熄火；对于微型代步车比如轻便摩托、沙滩车来说，整机重量控制在合理范围，不会增加过多的簧下质量，同时动力响应速度能满足低速行驶的加速需求。整套结构的所有配合公差都在三维模型中做了预留，比如活塞与缸壁的配合间隙、曲轴与轴瓦的间隙、气门与气门导管的间隙，都符合小排量风冷内燃机的设计规范，不需要后续做过多的公差调整就能直接用于开模铸造、机加工生产。进排气道的走向做了平滑过渡设计，减少进气阻力与排气背压，在不增加排量的前提下能提升一定的充气效率，优化燃油经济性。冷却风道的走向顺着散热鳍片的方向设计，飞轮自带的风叶能把导流罩导进来的空气顺着鳍片间隙吹过整个缸体与缸盖，不会出现散热死角，避免局部过热导致的部件变形。
