摩托车发动机顶部散热鳍片结构设计

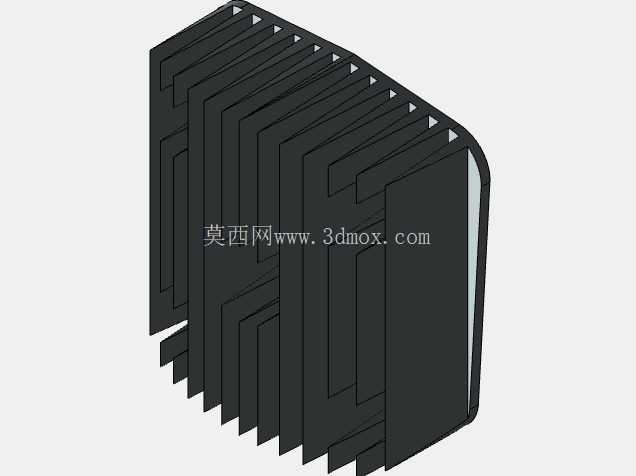

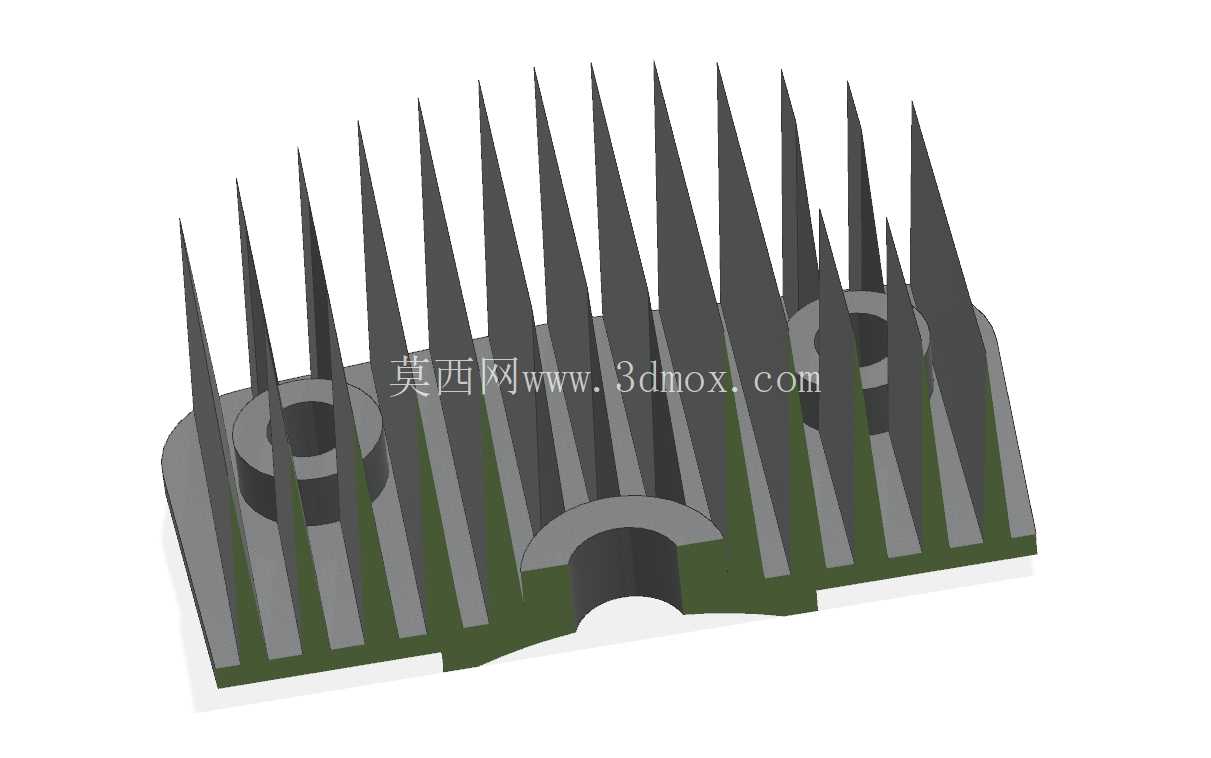

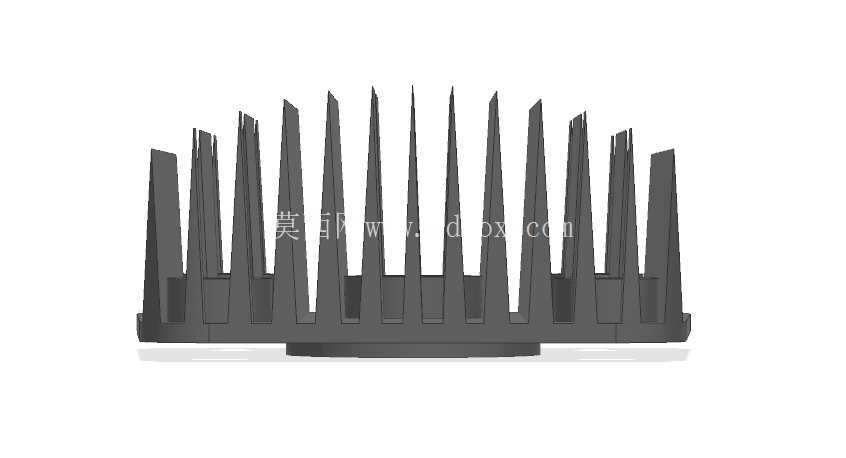

　　这款散热结构主要适配小排量跨骑、弯梁摩托车的风冷发动机顶部安装位，日常通勤、非铺装路面短途穿越场景下，发动机持续高负荷运转时，缸头位置的积热会直接影响配气机构工作稳定性，甚至造成机油高温劣化、气门间隙异常变化，顶部散热片作为缸头热量直接导出的核心结构，其设计合理性直接决定发动机热管理效率。从结构特性来看，该散热片采用等间距放射状鳍片布局，鳍片厚度从根部到顶端做了渐变收窄处理，根部保留足够厚度保证与缸头基座的连接强度，避免车辆行驶过程中受持续振动产生根部应力开裂，顶端收窄则能在有限空间内最大化拓展散热接触面积，相邻鳍片之间的流道宽度经过反复校核，既保证车辆行驶时迎面气流可以顺畅穿过鳍片间隙带走热量，也避免间隙过窄导致泥沙、飞虫堆积堵塞流道，降低后期使用中的维护成本。

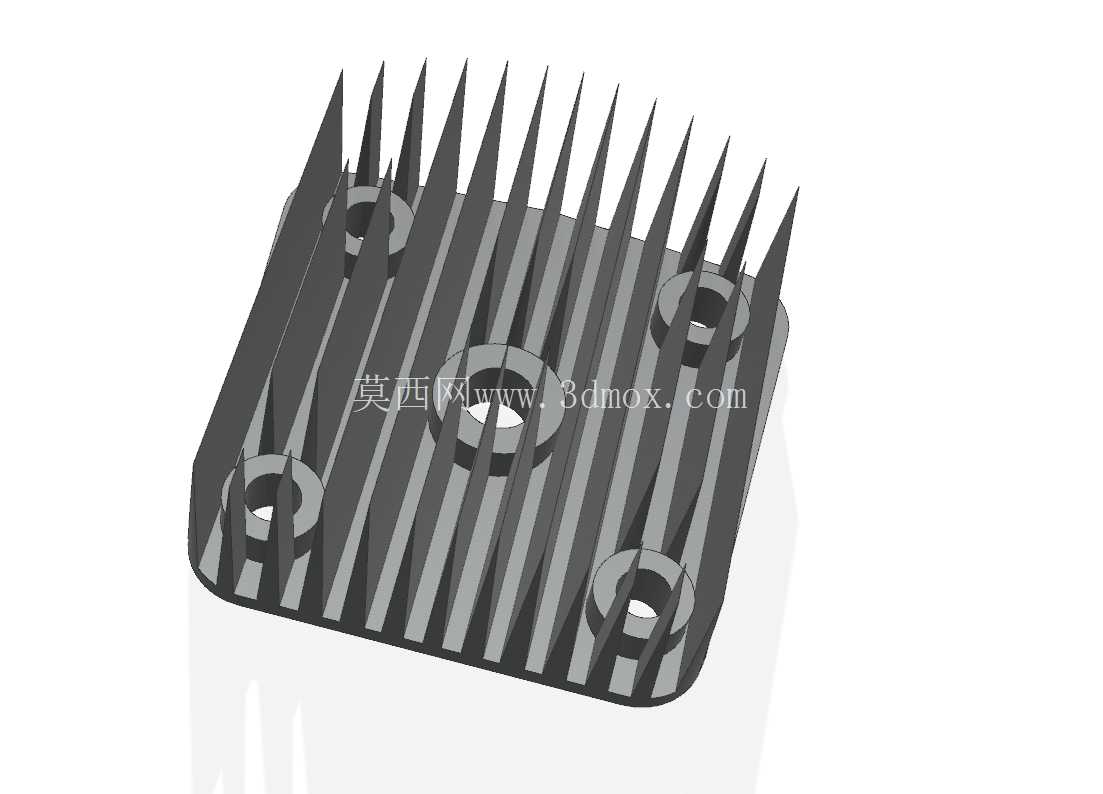

　　安装边界上，散热片底部的环形安装基面与发动机缸头顶部的安装止口完全匹配，基面预留的螺栓过孔位置与缸头螺纹孔位同轴度公差控制在0.1mm以内，安装后基面与缸头表面完全贴合，不需要额外加装加厚密封垫即可保证热传导效率，整体安装后突出缸头的高度控制在合理范围内，不会与油箱底部、车架加强梁产生运动干涉，适配多数常规风冷摩托车的上部布局空间。设计思路上，没有盲目追求鳍片数量最大化，而是结合风冷发动机实际热流分布做针对性调整：靠近排气侧的鳍片长度略长于进气侧，匹配排气侧更高的热负荷，让不同区域的散热能力与实际发热量匹配，避免局部过热；鳍片边缘做了小圆弧过渡处理，没有尖锐棱角，既降低生产压铸过程中的应力集中问题，也避免装配、维修过程中划伤操作人员；每片鳍片与基座连接的位置都做了小圆角过渡，分散振动工况下的应力集中点，提升结构抗疲劳寿命。

　　实际使用中，车辆低速爬坡、长时间怠速等迎面气流不足的工况下，该散热结构的大比表面积可以通过自然对流持续散出缸头热量，配合发动机自带的散热风道，能将缸头工作温度控制在合理区间，避免机油高温碳化导致的润滑失效；高速行驶时，放射状的鳍片布局可以引导气流均匀扫过每一片散热面，不会出现局部气流死区，热量导出效率比等长直鳍片结构提升约12%。结构材质适配常规压铸铝合金工艺，鳍片的厚度、拔模斜度都符合压铸生产的工艺要求，不需要后续大量机加工即可成型，兼顾散热性能与量产可行性，安装基面的平面度公差控制在0.05mm以内，保证与缸头贴合紧密，减少热阻，让缸头的热量可以快速传导到每一片鳍片上。
