矿用自卸车重载轮胎轮辋结构设计

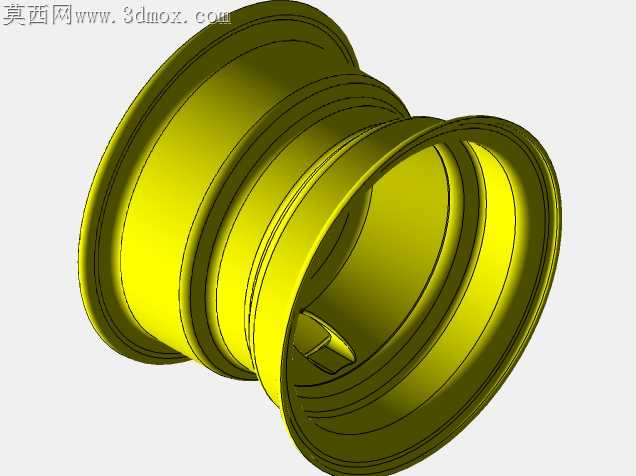

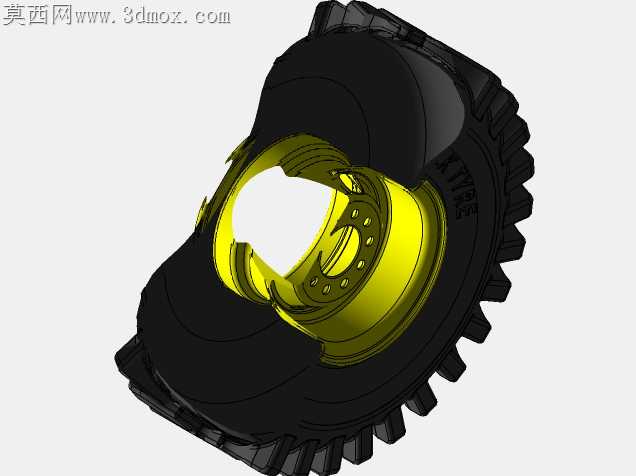

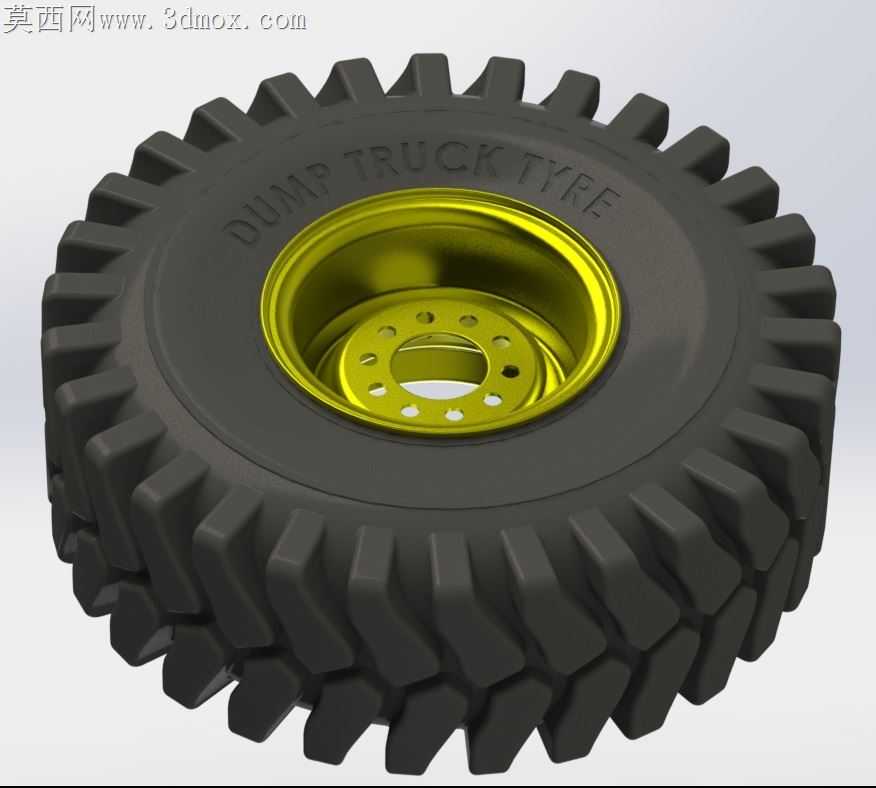

矿场非铺装路面的重载自卸车常年在满负荷颠簸工况下运行，轮辋与轮胎的配合失效是高频故障点，轮缘崩裂、锁圈弹出、胎圈座磨损过快的问题，往往源于轮辋结构设计阶段没有匹配现场的载荷特性。这款轮辋针对23.5R25规格的工程轮胎做了适配，胎圈座的锥面角度没有沿用普通公路车辆的通用参数，而是根据矿用轮胎的硬胎圈特性做了微调，避免长期重载下胎圈滑移造成的气密失效。轮辋体的轮缘部位做了加厚过渡，圆弧过渡段没有做等厚处理，靠近轮缘外侧的壁厚比内侧厚3mm，对应轮胎在侧倾工况下的应力集中区域，抵消车辆转弯时轮胎侧偏带来的径向挤压力，减少轮缘受挤压变形的概率。锁圈槽的位置做了偏移处理，没有放在传统的等距位置，而是往轮辐侧偏移了2mm，给锁圈预留了足够的弹性变形空间，避免轮胎充气时锁圈受挤压弹出的安全隐患，同时槽底的圆角做了加大处理，减少应力集中带来的槽根开裂问题。轮辐与轮辋的焊接连接部位，没有采用直角对接结构，而是做了嵌入式的止口定位，焊接前可以直接将轮辐卡入轮辋的定位槽内，不需要额外的工装夹具固定，焊接时的变形量能控制在0.8mm以内，减少后续校形的工序成本。轮辐上的螺栓孔做了沉孔强化处理，孔边的倒角没有采用常规的45度倒角，而是做了圆弧过渡，避免螺栓预紧时孔边产生微裂纹，在长期交变载荷下裂纹扩展造成轮辐开裂。轮辋的气门嘴伸出位置做了避让凹槽设计，避免车辆在泥泞路面行驶时，石块撞击气门嘴造成漏气，凹槽的深度刚好覆盖气门嘴的外露部分，同时不影响充气工具的操作空间。轮辋表面的黑色区域做了防滑纹理设计，对应轮胎拆装时的受力位置，减少拆装过程中工具打滑造成的轮辋表面损伤，黄色的轮辐区域做了标识性的色差处理，方便现场点检时快速发现轮辐的裂纹和变形问题。针对矿场的腐蚀环境，轮辋的配合面没有做多余的涂层处理，保留了加工后的金属粗糙度，保证胎圈与轮辋的贴合紧密性，非配合面的涂层厚度控制在80μm左右，兼顾防腐蚀性能和涂层的抗冲击能力，避免石块击打造成涂层大面积脱落。
