可旋转碟形卫星信号接收装置结构

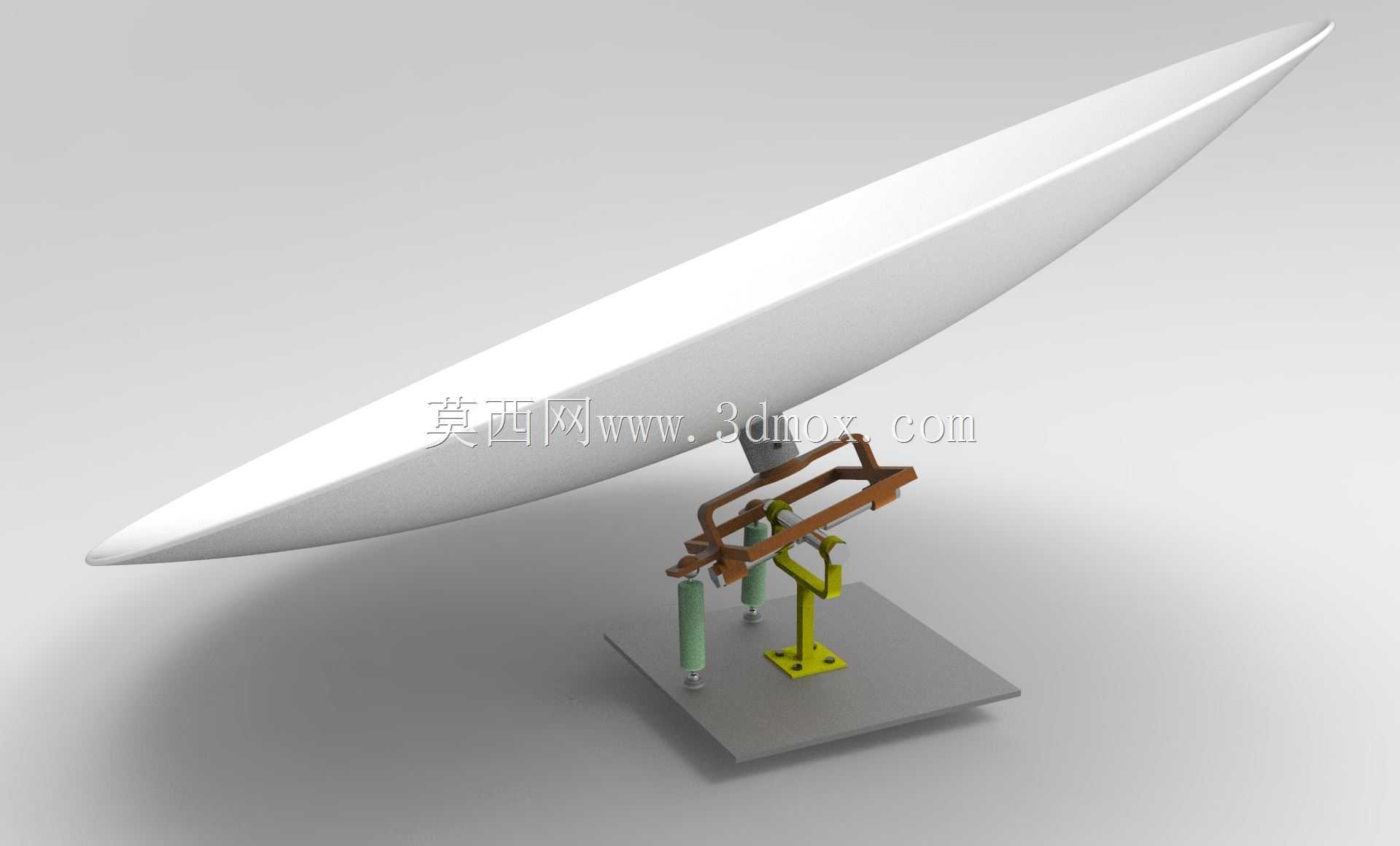

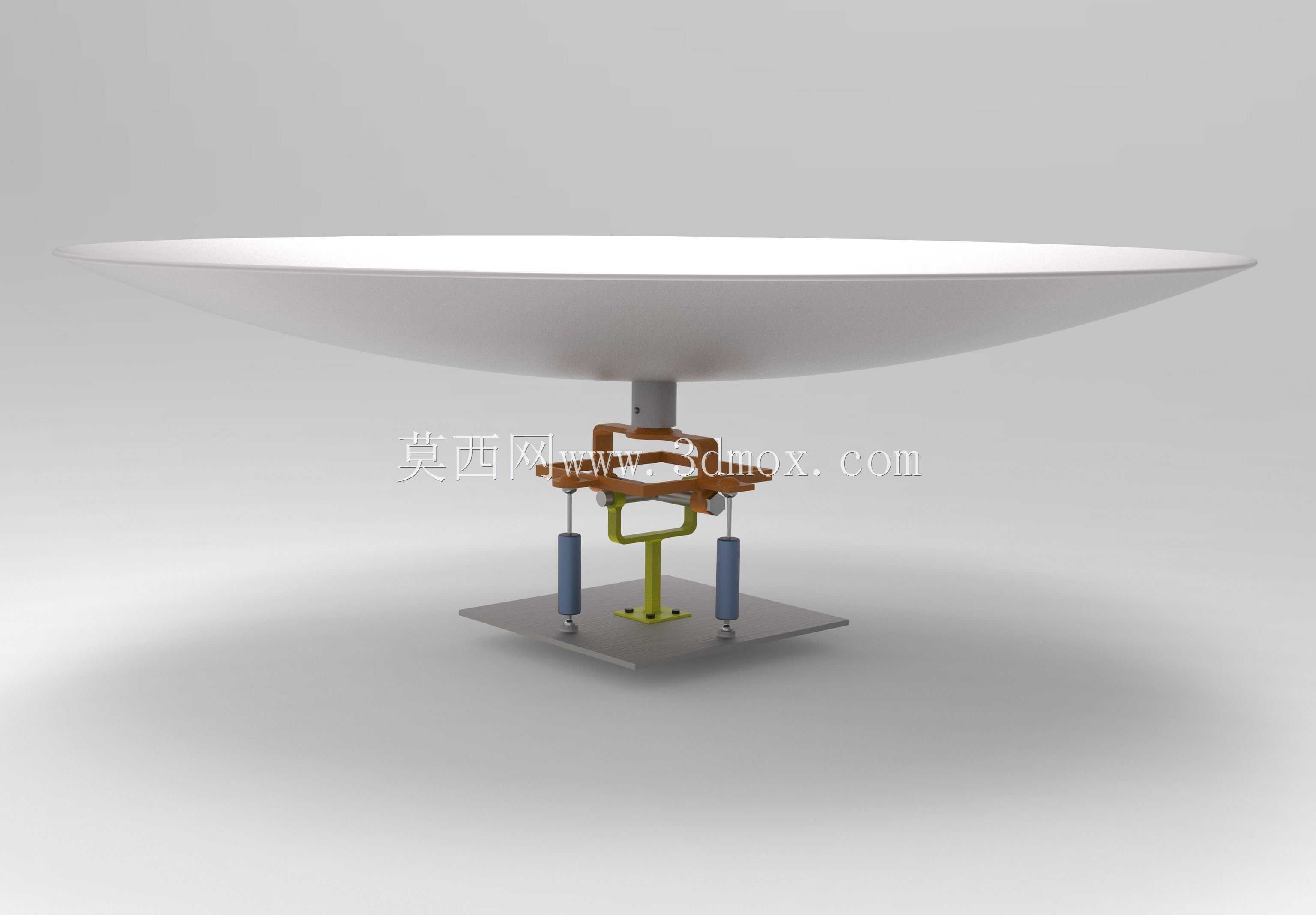

这类可旋转碟形信号接收装置，多部署在地面通讯站点、野外临时通讯节点、科研观测点位中，核心作用是捕获、汇聚空间中传输的卫星通讯信号，为后续信号解调、数据传输提供稳定的信号源。不同于固定仰角的碟形接收装置，该结构搭载了双轴可调的旋转支撑机构，既可以在水平方向完成360度方位角调整，也能在垂直方向完成一定俯仰角度的摆动，能够根据目标卫星的实时轨道位置调整碟面朝向，始终让碟面法线对准信号入射方向，最大程度降低信号接收增益的损耗。从结构设计逻辑来看，上部的碟形反射面采用薄壁抛物面构型，曲面精度直接决定信号反射汇聚的效率，设计时需要兼顾结构刚性与整体重量，避免碟面在户外大风环境下产生形变，导致信号焦点偏移。反射面背部通过加强筋结构与中心支撑座连接，中心支撑座预留了馈源安装位，能够保证馈源始终处于抛物面的焦点位置，不会随角度调整出现位置偏移。下部的支撑调节机构采用立柱式承载结构，底座为方形安装法兰，可通过膨胀螺栓固定在混凝土基础或者钢制安装平台上，安装时需要保证底座平面的水平度误差控制在合理范围内，避免后续角度调整出现累积误差。方位旋转部分采用回转支撑结构，配合两侧的阻尼缓冲部件，既能够保证转动过程顺滑无卡滞，也能在调整到目标角度后实现位置锁止，不会因为外力扰动出现角度偏移。俯仰调节部分通过铰接支架连接上部碟面与下部立柱，搭配可调式支撑推杆，能够实现俯仰角度的无级调整，调整过程中碟面的重心始终落在支撑立柱的轴线上，避免出现偏载导致的机构磨损加剧。在实际应用场景中，这类装置需要适应户外长期工作的环境，支撑结构的外露部件都做了防锈蚀处理，转动配合位置预留了润滑加注空间，日常维护时只需要定期检查紧固件松紧、补充润滑脂即可保证机构正常运转。设计过程中还需要考虑风载影响，碟形面的镂空减重结构、支撑部件的截面选型都经过受力校核，能够在常规风速下保持结构稳定，不会出现共振或者结构变形的问题。安装边界方面，底座的安装孔位按照通用通讯设备安装标准设计，能够适配多数现有站点的安装基座，不需要额外做基础改造，上部碟面的旋转半径在设计时做了限位处理，调整过程中不会与周边的其他通讯设备产生干涉，适合在站点密集的通讯枢纽区域部署使用。
