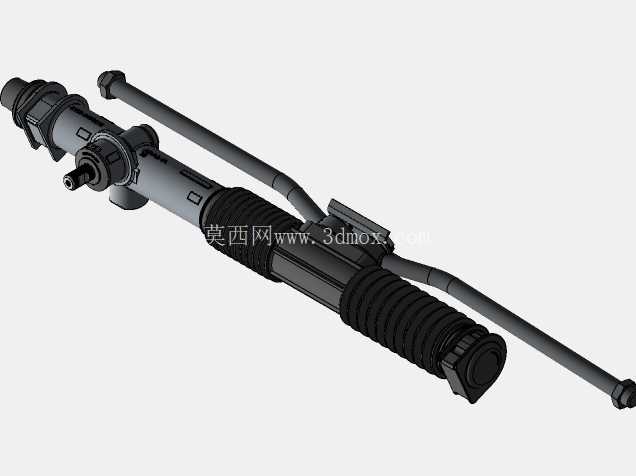

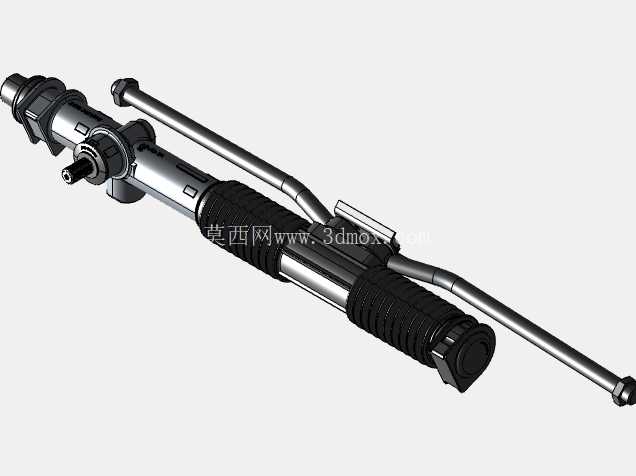

拉达2108车型齿轮齿条转向器结构

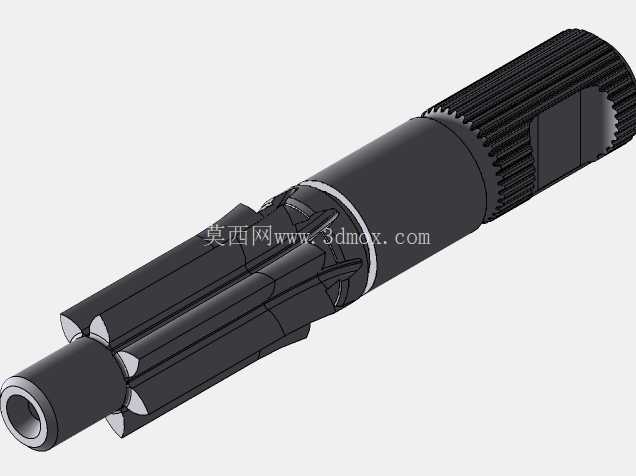

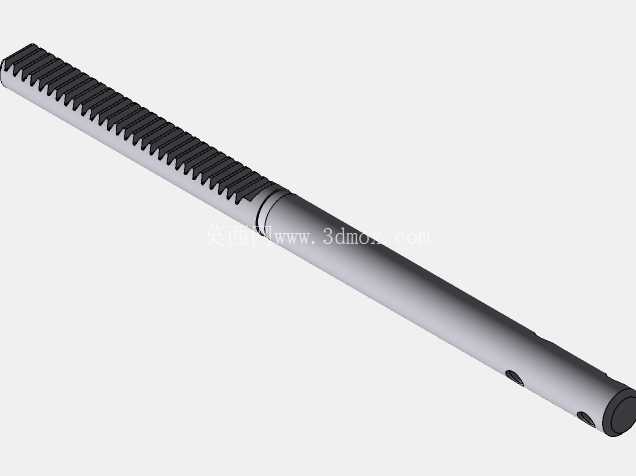

　　该转向器为齿轮齿条式结构，适配前置前驱乘用车的转向传动需求，直接对接转向柱输入轴与两侧转向横拉杆，将驾驶员施加在方向盘上的旋转力矩转化为横拉杆的横向直线位移，带动车轮偏转实现转向动作，相比循环球式转向器结构更紧凑，传动间隙更小，转向响应更直接，适合小排量家用车型的底盘布置空间要求。从结构设计来看，输入轴端集成小齿轮与齿条的啮合副，啮合位置设置有间隙自动补偿结构，可在衬套磨损后自动消除传动背隙，避免长期使用后出现转向虚位增大、路感模糊的问题；齿条外侧设置波纹式防尘护套，采用耐油橡胶材质，两端通过卡箍固定在壳体与拉杆端，可阻挡路面泥水、沙尘进入齿条啮合腔，防止齿面出现磨粒磨损，延长核心传动副的使用寿命，护套的褶皱行程完全覆盖齿条全行程的伸缩量，不会在极限转向位置出现护套拉扯或挤压变形的问题。

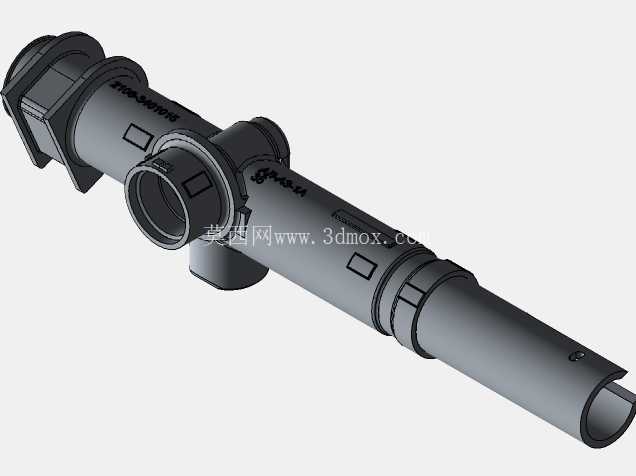

　　两侧横拉杆采用杆端球铰结构，球头座采用自润滑复合材料，可在一定角度范围内自适应摆动，适配悬架跳动时的车轮定位参数变化，避免转向机构与悬架运动出现干涉，球铰处的密封结构可防止润滑脂流失，降低日常维护频次。壳体采用分段式设计，齿轮安装段设置有高精度轴承位，为输入轴提供径向与轴向支撑，保证齿轮与齿条的啮合中心距稳定，不会在大转向力矩输入时出现齿轮偏载导致的齿面异常磨损；齿条支撑段设置有耐磨衬套，衬套内壁开有储油槽，可留存润滑脂为齿条往复运动提供持续润滑，降低滑动摩擦阻力。

　　安装边界方面，壳体上设置有两处刚性安装支脚，支脚位置匹配车型前副车架的安装点位，安装孔位带有减震衬套，可过滤路面通过车轮传递到转向器的振动，避免方向盘出现打手问题；输入轴的花键参数与原车转向柱下轴完全匹配，无需额外加工转接结构即可完成装配，两侧横拉杆的螺纹规格与原车转向节臂的连接尺寸一致，可直接沿用原车的球头锁紧结构。在实际装车应用中，该结构转向器的传动比设定兼顾低速转向轻便性与高速转向稳定性，齿条行程匹配车型的最大转向角要求，可保证车辆在狭窄路段的转弯半径符合设计指标，不会出现转向不足导致的挪车困难问题；整体重量控制在同级别车型转向器的平均水平，不会过度增加前桥簧下质量，对悬架的响应特性影响较小。

　　建模过程中对所有配合面的尺寸公差做了对应还原，包括齿轮齿条的啮合侧隙、轴承与壳体的配合过盈量、球铰的摆动角度范围，可直接用于底盘转向系统的运动仿真验证，也可作为同类型转向器改型设计的参考基准，在进行同平台车型的转向系统匹配时，可通过调整齿条的有效行程、传动比参数快速适配不同轮距、不同转向角要求的车型，减少重复建模的工作量。
