福特RS200拉力赛车底盘框架结构设计

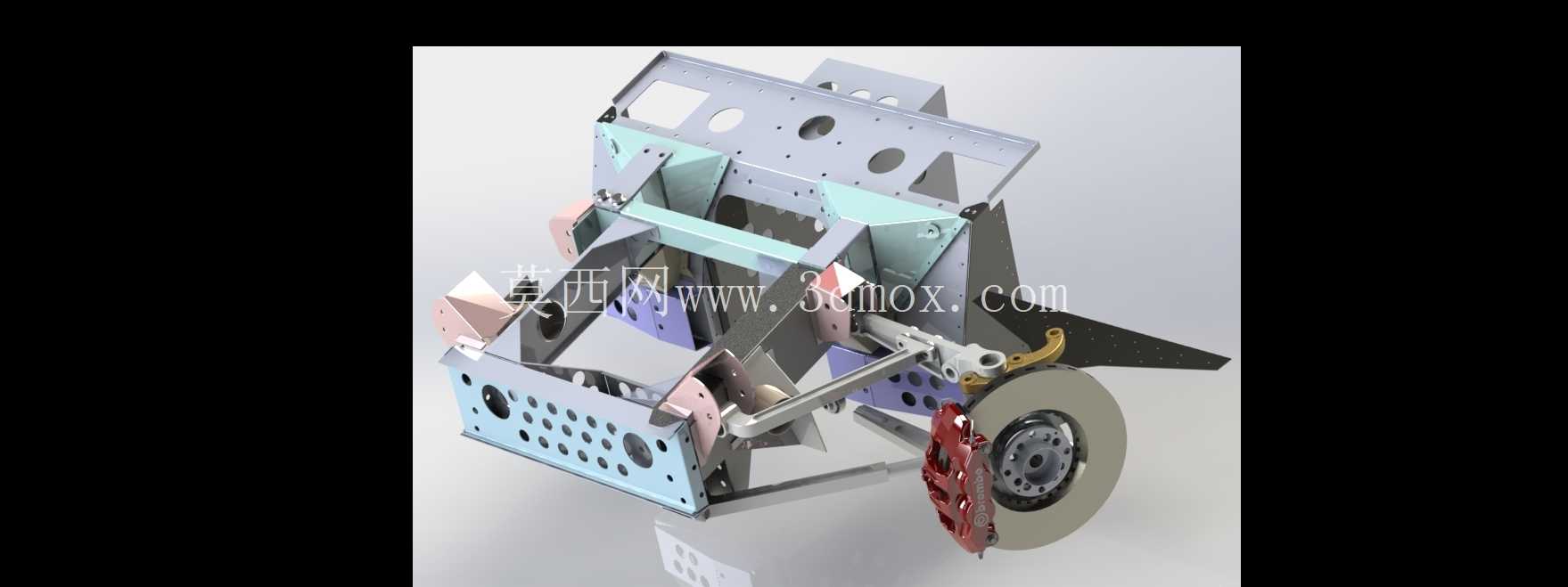

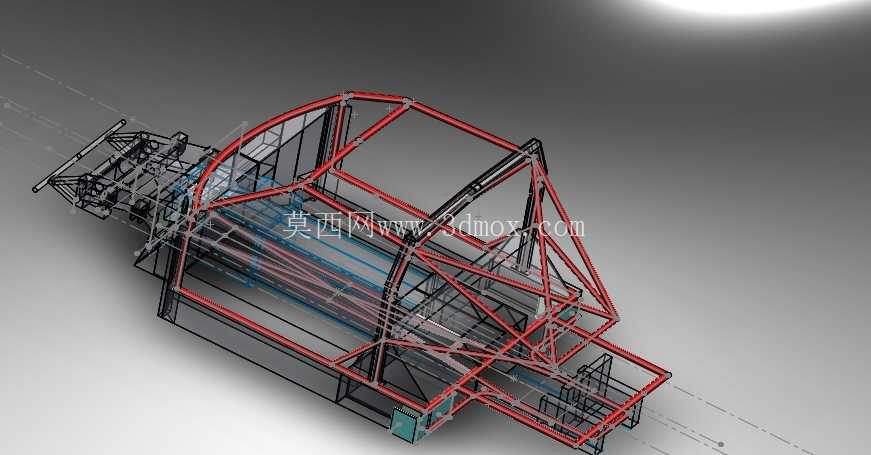

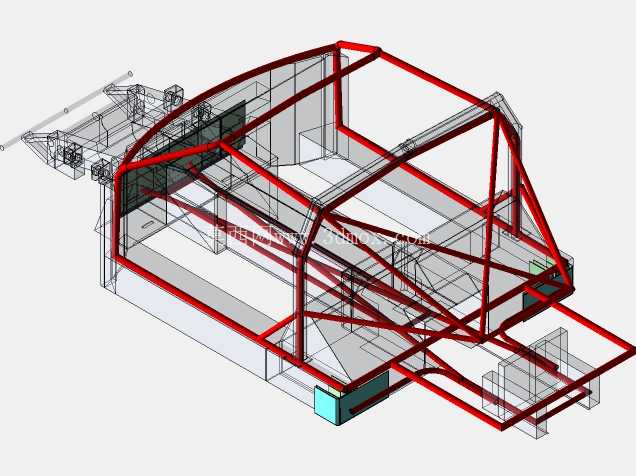

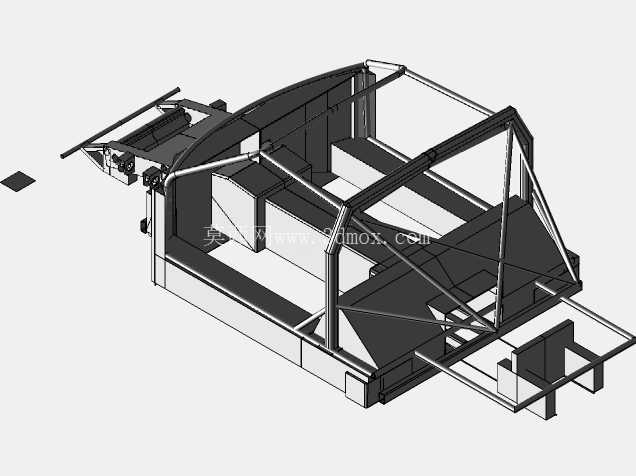

　　这套管架式底盘结构，是为复刻福特RS200拉力赛车开发的核心承载部件，在越野拉力赛事的应用场景中，底盘需要同时应对非铺装路面的高频冲击、飞跳落地的瞬时过载、以及高速过弯时的侧向载荷，因此整个框架的设计从一开始就围绕刚性、重量、安装兼容性三个核心维度做平衡。从结构布局来看，整个底盘采用空间管阵式设计，主纵梁沿车身前后方向贯通，横向通过多组斜撑形成三角稳定结构，红色标注的主承力管采用大管径薄壁合金管材，在保证抗扭刚性的同时尽可能降低簧下质量之外的车身自重，避免多余重量影响赛车的加速与操控响应。在实际装车场景中，这套底盘需要兼容整套动力总成、悬挂系统、转向机构、驾驶舱安全结构以及车身覆盖件的安装，因此在框架的对应位置预留了所有安装点位：前部预留了前悬摇臂、转向机、散热器以及前防撞结构的安装接口，中部的座舱区域按照拉力赛事的安全规范，预留了防滚架整合点位、赛车座椅安装位、踏板总成以及换挡机构的固定边界，后部则预留了动力总成、后悬结构、油箱以及散热系统的安装空间，所有安装面的位置精度都经过匹配校核，避免后续装车时出现干涉问题。

　　设计过程中，首先确定的是整车的轴距与轮距边界，这两个参数直接决定了赛车的转弯半径与行驶稳定性，在确定基础尺寸后，先搭建主承力梁的框架结构，通过拓扑优化的思路，在载荷传递路径上布置管材，在非受力区域尽可能减少多余结构，保证整个底盘的力线传递顺畅：来自车轮的冲击通过悬挂传递到车架接点位后，能够顺着斜撑结构快速分散到整个框架，避免局部应力集中导致的管材开裂。不同于民用车辆的承载式车身结构，这种管架式底盘没有一体式的冲压车身壳体，所有的承载功能都由管材框架承担，因此在管材的连接节点处，都做了加强处理，关键受力节点采用相贯线切割后满焊的连接方式，保证节点强度高于管材本身的强度，避免出现节点先于管材失效的情况。

　　在安装边界的设计上，整个底盘的下部预留了足够的离地间隙，满足拉力赛事在非铺装路面行驶时的通过性需求，避免底盘在颠簸路面被石块磕碰或者托底损坏；上部的框架轮廓则完全匹配RS200的原车车身覆盖件的安装点位，复刻的外观件可以直接固定在框架对应的安装支座上，不需要额外做打孔改装。从功能特性来看，这套底盘除了承担基础的承载功能外，还整合了部分安全结构的设计，座舱周围的管架结构直接形成防滚笼的基础框架，在车辆发生翻滚或者碰撞时，能够保证座舱区域的生存空间不被侵入，为车内乘员提供安全防护；同时框架上预留的线束、管路固定点位，能够让整车的油路、电路、制动管路沿着管材走向规整布置，避免管路在车辆行驶过程中被晃动磨损，提升整车的可靠性。

　　在实际的改装与复刻场景中，这类管架底盘是自制拉力赛车或者复刻经典赛车的核心部件，相比原厂的量产车底盘，这种定制化的管架结构可以根据选用的动力总成、悬挂配件灵活调整安装点位，不需要受限于原厂底盘的结构限制，同时在刚性和重量上都比原厂量产底盘更适配拉力赛事的使用需求。设计过程中也充分考虑了维修便利性，所有易损部件对应的安装位置都预留了足够的操作空间，比如悬挂摆臂的固定螺栓位置、发动机机脚的安装位置，在后续赛事维护时可以直接拆装部件，不需要拆解大面积的框架结构，能够大幅缩短赛事中的维修换件时间。整个框架的重心控制也是设计中的重点，通过调整管材的布置位置，将重量尽可能集中在车辆的重心区域，降低整车的转动惯量，提升赛车在转向、变线时的响应速度，这一点在拉力赛这种需要频繁调整行驶方向的场景中尤为重要。
