小型卧式单级活塞式空气压缩机结构

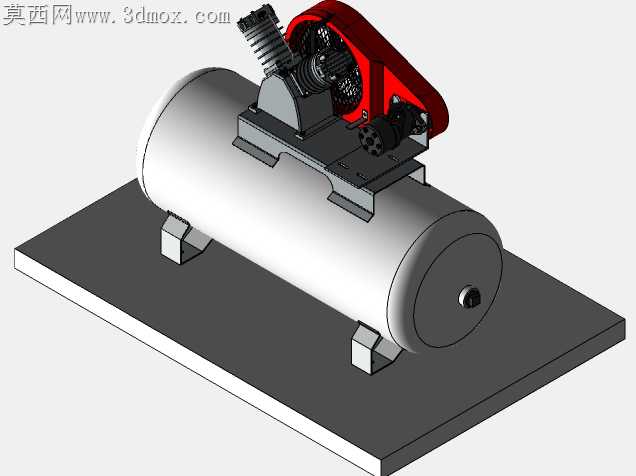

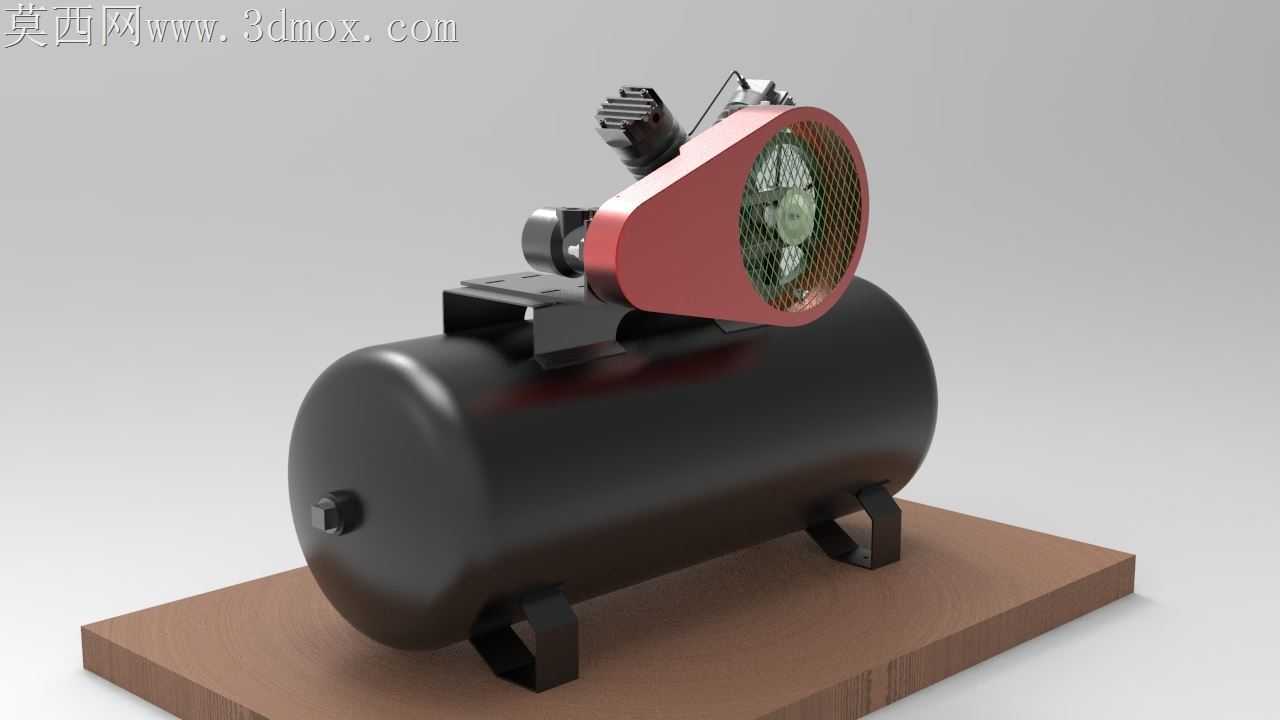

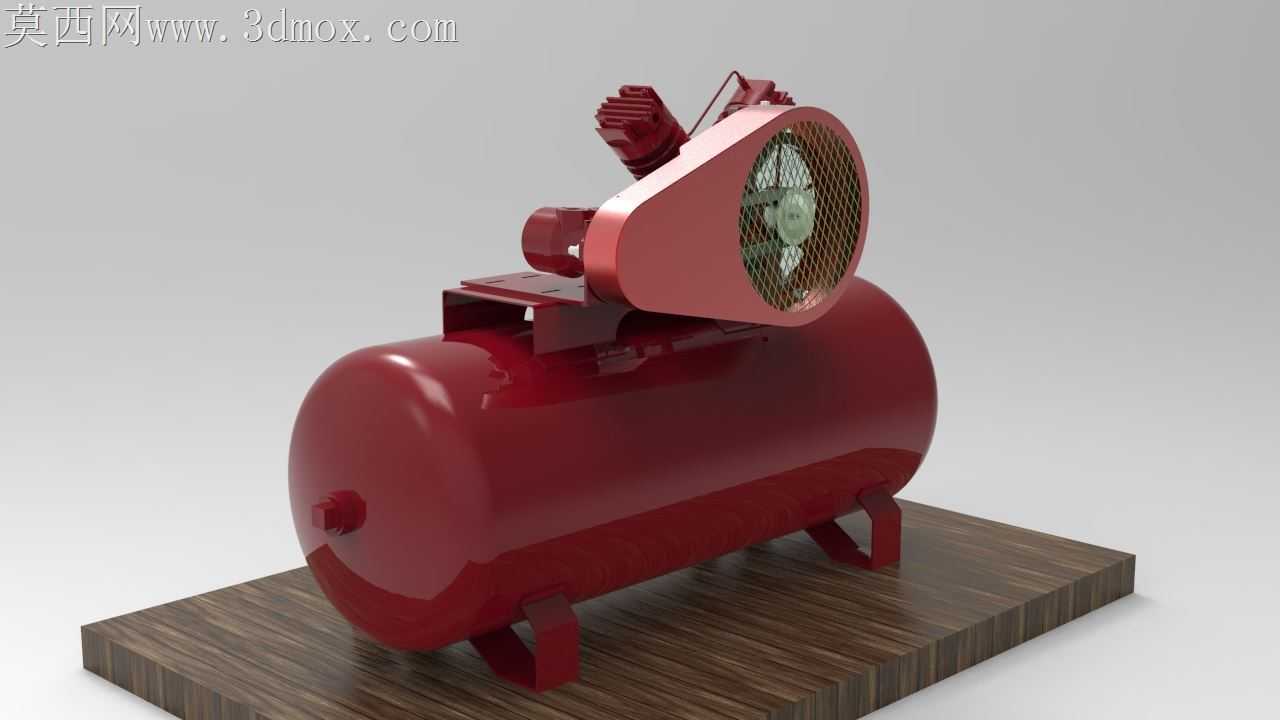

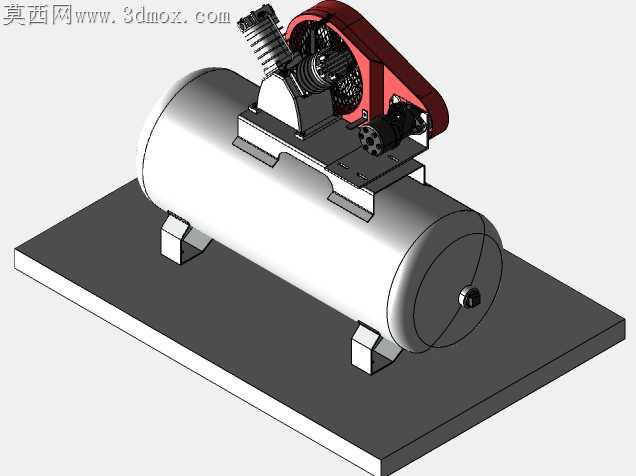

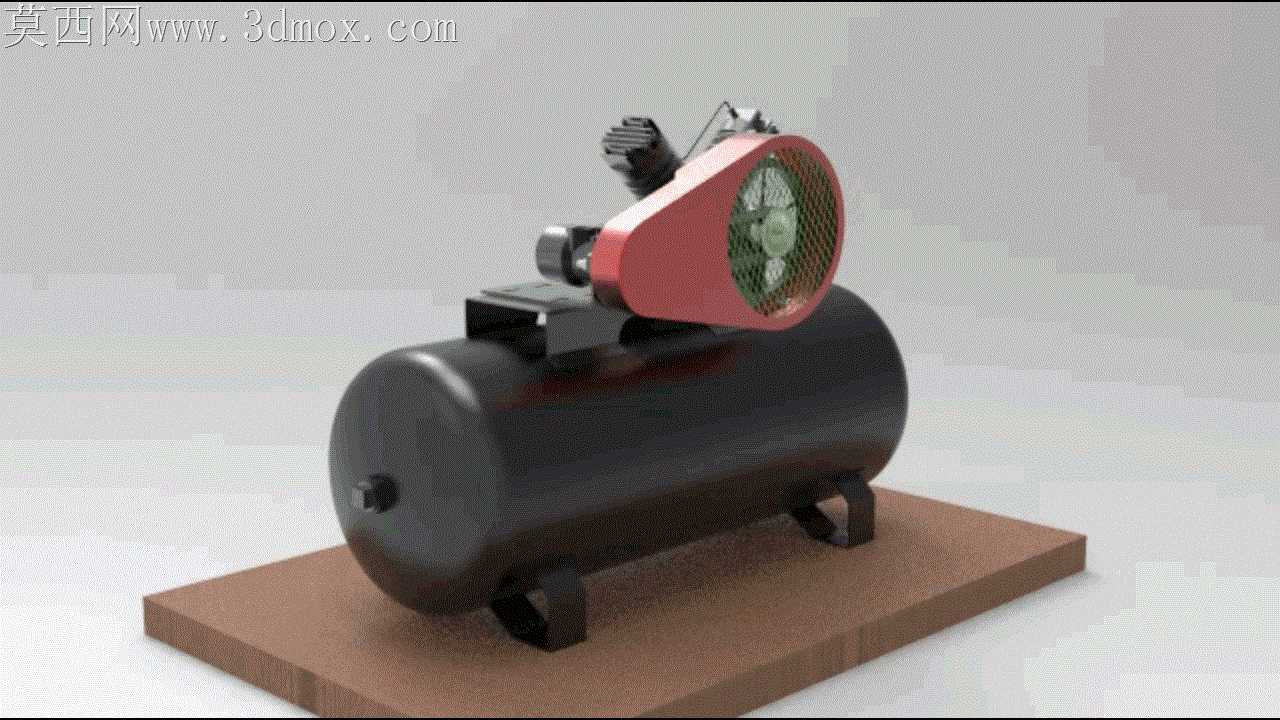

车间里常见的小型活塞空压机，最容易出故障的位置从来不是泵头本身，而是支撑脚与储气罐的焊缝、皮带护罩的固定位，还有出气接头的应力集中区，这些位置的设计偏差，会直接导致设备运行三个月就出现焊缝开裂、护罩共振异响、接头漏气的问题。这款卧式单级活塞空压机的结构设计，刚好把这些现场高频故障点的优化做进了细节里。储气罐采用椭圆封头焊接结构，三个冲压成型的支撑脚不是直接点焊在罐身圆弧面上，而是在脚座与罐壁之间加了一圈贴合罐身弧度的加强垫板，垫板与罐身采用满焊连接，支撑脚与垫板之间预留了0.2mm的装配间隙，既抵消了焊接带来的热变形，也避免了设备运行时的振动直接拉扯罐身母材，从根源上降低了焊缝疲劳开裂的概率。皮带护罩采用半包围冲压结构，护罩的固定耳位没有直接锁在泵头的铸铁壳体上，而是延伸出两个支脚固定在储气罐上方的安装台面上，泵头与护罩之间预留了3mm的间隙，泵头运行时的高频振动不会直接传递到薄钢板护罩上，彻底消除了薄钢板共振产生的尖锐异响，护罩的通风网孔采用外翻边冲压工艺，没有锋利的毛边，日常维护调整皮带松紧的时候不会划伤手臂。泵头与储气罐之间的安装底板不是整块平板，而是在对应泵头固定螺栓的位置压出了下沉式加强筋，底板与储气罐之间的连接采用断续焊，既保证了连接强度，也给焊接变形留出了释放空间，泵头固定螺栓孔位做了0.5mm的公差放大，装配时不用强行撬动泵头对齐孔位，避免泵体安装时产生内应力，运行时不会因为内应力导致泵轴偏磨。出气接头的位置没有直接开在储气罐的封头顶端，而是偏移了15度布置在封头侧面，接头下方预留了足够的扳手操作空间，安装气管的时候不用歪着扳手拧螺丝，也避免了接头长期受气管重力拉扯产生的密封面变形漏气。带轮的轮槽做了圆角过渡处理，皮带运行时不会因为轮槽棱角切割皮带侧边，大幅延长三角带的使用寿命，带轮外侧的轴端挡圈采用内嵌式设计，不会突出轮面，即使护罩意外变形也不会剐蹭到挡圈产生额外摩擦。整个机组的重心落在三个支撑脚围成的三角形中心位置，放在不太平整的车间地面上也不会出现翘脚晃动的情况，不用额外垫铁皮调整水平，推去不同工位作业时，脚轮滚动过程中整个机组的振动幅度很小，不会出现泵头松动的隐患。
