加勒特款离心式涡轮增压器结构设计

项目分类:压缩机 发布时间:2020-06-30 ID:119198
  • 加勒特款离心式涡轮增压器结构设计
  • 加勒特款离心式涡轮增压器结构设计
  • 加勒特款离心式涡轮增压器结构设计
  • 加勒特款离心式涡轮增压器结构设计
  • 加勒特款离心式涡轮增压器结构设计
  • 加勒特款离心式涡轮增压器结构设计

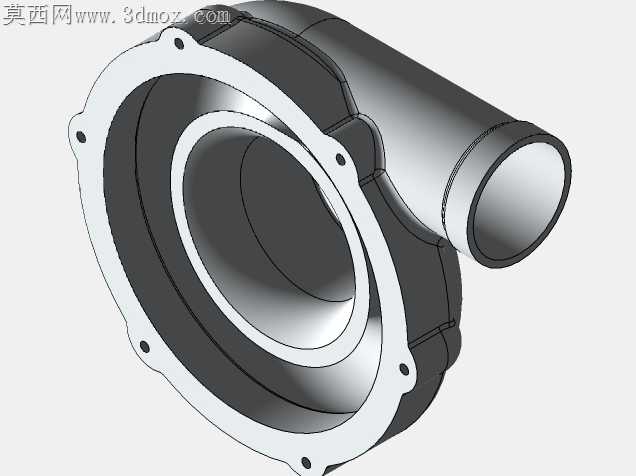

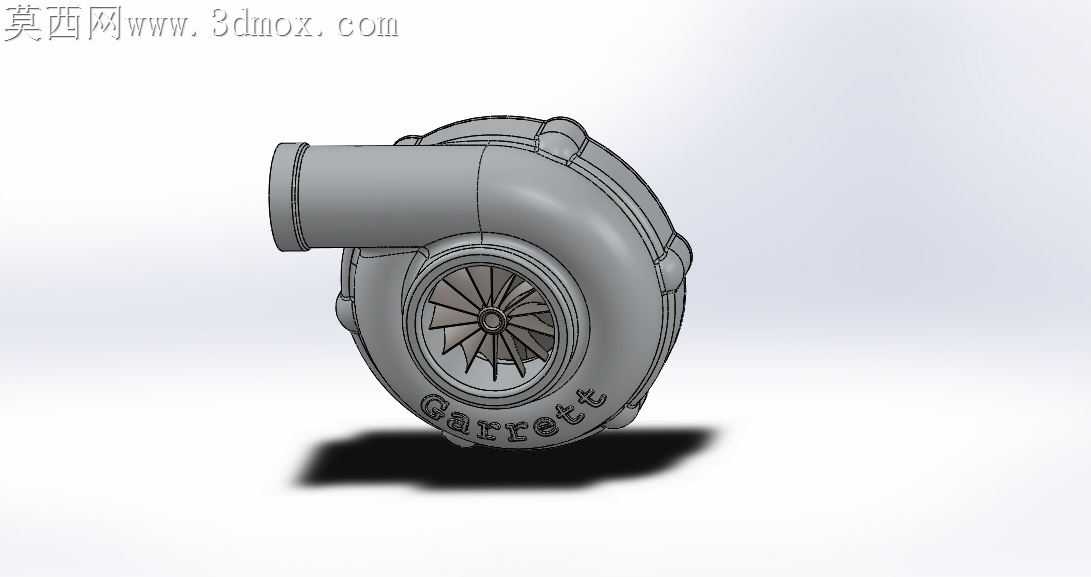

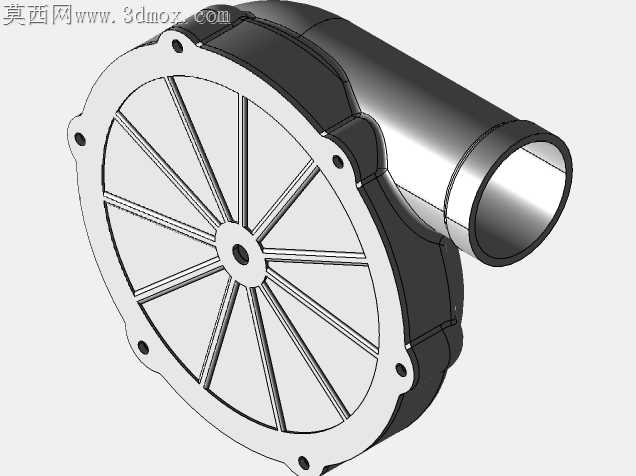

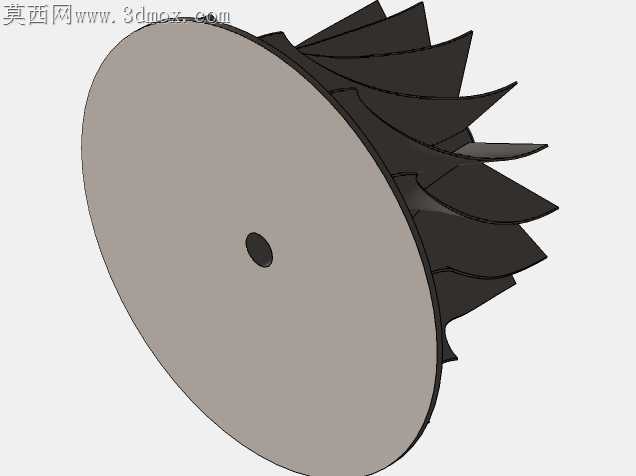

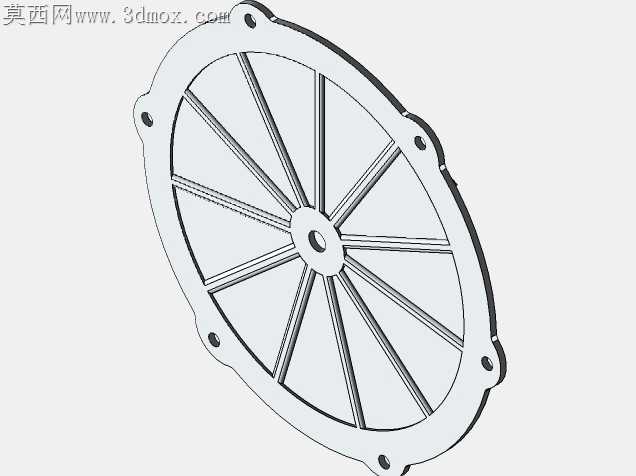

小排量增压机型的售后替换件常遇到涡壳流道与原厂叶轮匹配度不足的问题,高转工况下容易出现气流紊流导致增压压力波动,这款离心式压缩部件的曲面处理刚好对准这类加工适配的核心痛点。涡壳的渐开线流道没有采用常规等壁厚设计,靠近出气口的位置壁厚收窄0.8mm,既给安装位的固定螺栓留出足够的沉头空间,也避免铝合金压铸时局部壁厚差过大产生缩孔缺陷,流道内壁的曲面曲率顺着叶轮出口的气流角做了连续过渡,没有生硬的折角,铣削加工时可以用球头刀走五轴联动路径一次成型,不需要后续人工打磨修型,能把流道表面粗糙度控制在Ra1.6以内,减少气流沿程阻力。压气机叶轮的12片长短叶片采用了前倾后弯的叶型,叶片前缘的圆角做了渐变处理,靠近轮盖侧的圆角半径比轮盘侧大0.3mm,刚好匹配高速旋转时叶尖间隙的不均匀分布,避免工况波动时叶尖刮蹭涡壳内壁,叶片根部和轮盘的衔接处做了R2的过渡圆角,既降低压铸时的应力集中,也能减少高速旋转时的气流分离损失。出气法兰的端面特意留了0.15mm的精铣余量,安装时不需要额外加调整垫片就能和进气管路的密封面完全贴合,法兰上的两个螺栓孔位置度公差控制在0.1mm以内,和原厂安装位完全互换,不需要现场扩孔调整。旁通阀的安装座位置做了局部加厚,比周边壁厚多出2mm,能承受旁通阀频繁开启时的冲击载荷,不会出现长期使用后安装座开裂的问题。叶轮和轴的配合孔采用了H7/k6的过渡配合,孔内壁做了网纹滚花处理,压装后能传递更大的扭矩,不需要额外加定位销,减少装配工序。涡壳上的加勒特标识采用了下沉0.2mm的浮雕设计,压铸时就能直接成型,不需要后续激光打标,标识的边角做了小圆角处理,不会出现压铸时的充不满缺陷。
