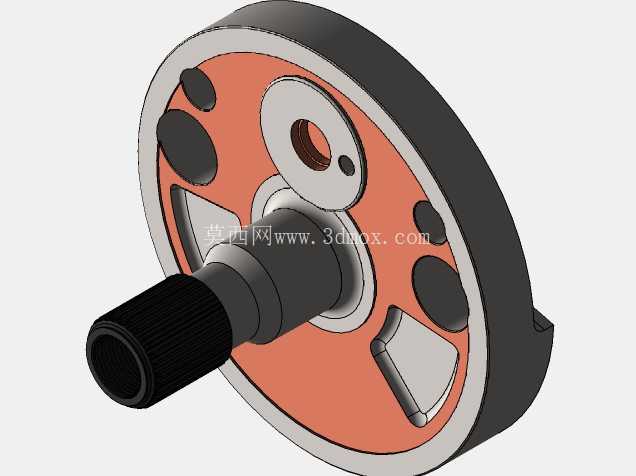

在小排量摩托车动力总成的开发环节,曲柄组件是决定发动机运行平顺性与动力输出效率的核心回转部件,本次呈现的CBR机型曲柄结构,针对高转工况下的动平衡表现做了针对性的结构优化,适配单缸风冷机型的动力传递需求。从实际装车场景来看,该部件安装于发动机曲轴箱内部,一端通过花键轴与初级传动齿轮连接,将活塞往复运动转化的旋转扭矩传递给离合器与变速机构,曲柄销位置则通过连杆与活塞组件铰接,承接燃烧冲程产生的冲击力,同时依靠自身配重块平衡活塞往复运动产生的一阶、二阶惯性力,降低发动机高转速运转时的整机振动。
结构设计层面,该曲柄采用组合式结构,主轴颈与配重盘为一体化锻造成型,表面做了硬化处理提升耐磨性能,花键输出端采用渐开线花键齿形,齿部经过高频淬火处理,保证大扭矩传递下的齿面强度,避免长期使用出现花键磨损打滑问题。配重盘上开设的多组减重孔并非随意布置,每一处孔位的直径、位置都经过动平衡计算,在保证配重块整体转动惯量满足平衡需求的前提下,尽可能降低曲柄整体的旋转质量,减少发动机提速过程的转动惯量损耗,提升油门响应速度。配重盘与连杆配合的轴孔位置设计有润滑油道连通结构,发动机工作时压力机油可通过主轴颈内部油道输送到曲柄销位置,为连杆大头轴承提供持续润滑,避免高转工况下出现轴承烧蚀故障。
从安装边界尺寸来看,该曲柄的主轴颈直径、配重盘回转半径都严格匹配CBR系列机型的曲轴箱腔体尺寸,安装时无需对箱体做额外加工,花键轴的伸出长度与初级传动齿轮的安装位深度完全适配,轴向定位依靠轴肩与卡簧槽配合实现,装配时可通过卡簧快速完成轴向固定,保证曲柄运转时的轴向窜动量控制在0.02-0.05mm的合理区间内,避免轴向窜动过大导致的齿轮偏磨、油封漏油问题。配重盘侧面的定位小孔是装配时的角度基准,安装连杆时可通过该孔位快速确定曲柄的上下止点位置,提升装配效率与正时对位精度。
在实际维修与改装场景中,该结构的曲柄也具备较好的适配性,原厂尺寸的配重结构可直接替换同机型的磨损部件,无需重新做动平衡校准,花键齿形的通用度较高,可适配多款同平台机型的初级传动齿轮。设计过程中针对曲柄常见的失效形式做了结构强化,比如配重盘与主轴颈的过渡位置采用大圆角过渡,避免应力集中导致的轴颈断裂问题,花键根部也做了卸荷槽设计,减少扭矩传递时的应力集中,提升部件的疲劳强度。对于三维建模从业者而言,该模型的结构细节完整还原了量产部件的所有特征,包括油道位置、减重孔尺寸、花键齿形参数、圆角过渡细节,可直接用于发动机结构教学、维修拆装模拟、动力改装方案验证等场景,建模过程中对回转体特征的参数化处理、配重块的曲面过渡处理,也能为同类传动部件的建模提供参考,尤其是动平衡相关的配重结构设计逻辑,可直接迁移到其他单缸发动机曲柄的开发工作中。
