钟形双曲柄机械连杆结构设计

在汽车转向连杆系统、小型自动化设备的力向转换机构中，这类钟形曲柄是承担力与运动方向换向的核心铰接构件，区别于等长等臂的普通曲柄，该结构采用非对称臂长设计，能够在有限安装空间内完成固定角度的力传递换向，无需额外增设齿轮或带轮组即可实现传动方向的调整，大幅缩减机构整体占用空间。

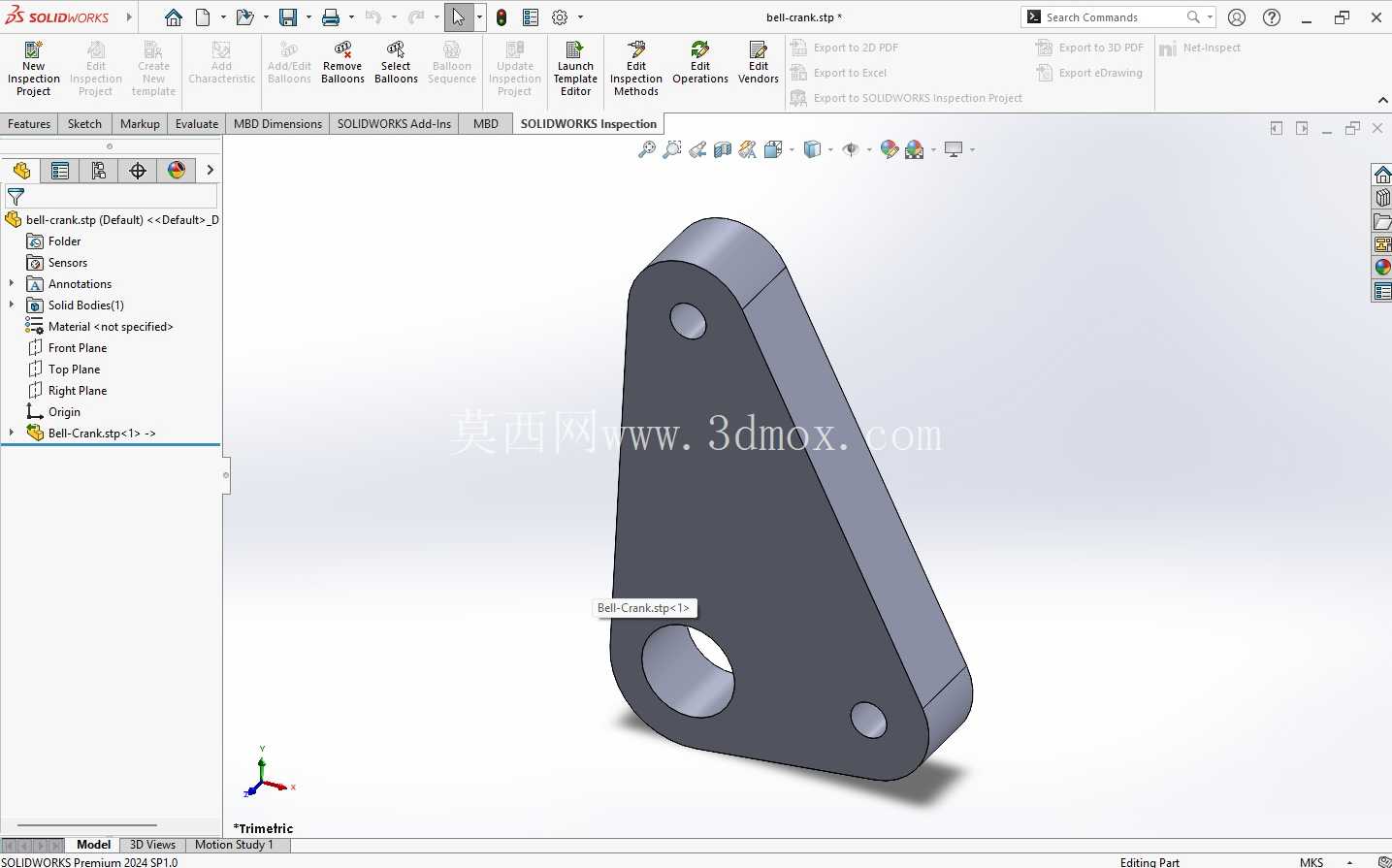

从实际安装边界来看，该构件整体为变厚度楔形板状结构，主体厚度均匀适配常规铰接销轴的配合公差，三个铰接孔分别承担不同的连接功能：位于结构上部的小孔用于连接操纵端输入拉杆，中部偏下的大孔径孔为核心枢轴安装位，也就是整个曲柄的旋转支点，安装时需与设备基座上的固定销轴配合，承担整个构件旋转过程中的径向载荷，下部的小孔用于连接输出端执行构件，三个孔的中心距经过严格计算，对应输入与输出端的固定传动比，确保操纵端的行程能够精准转化为执行端的动作位移，不会出现传动空程或动作超差问题。

设计过程中首先要明确安装场景的空间约束，这类曲柄大多布置在设备侧部的狭窄腔体内，外轮廓不能与周边的线束、护板、相邻传动构件产生运动干涉，因此楔形轮廓的斜边做了斜切处理，在保证结构强度的前提下尽可能缩减无效的外伸结构，避免旋转过程中出现剐蹭。枢轴孔的位置需要根据输入输出端的行程要求反推确定，孔位偏差超过0.1mm就可能导致传动卡滞或者行程不足，因此建模时优先以枢轴孔中心为全局基准，再分别定位输入、输出端的铰接孔位置，所有孔位的同轴度、孔端面与孔轴线的垂直度都要满足铰接配合的公差要求，避免安装后出现偏载磨损。

从功能特性来看，该类曲柄属于典型的刚性传动构件，工作过程中不允许出现结构性形变，因此主体结构采用等厚板材加工的形式，没有多余的减重镂空，避免在交变载荷下出现应力集中导致的构件断裂，所有孔位边缘都做了倒角处理，既方便安装时销轴的导入，也能消除锐边的应力集中点，延长构件的疲劳寿命。在转向系统应用场景中，该构件承接方向盘转向机的输出拉力，将水平方向的拉杆运动转化为转向节的摆转动作，臂长比例直接决定转向系统的传动比，直接影响操纵手感与转向响应速度；在小型轻工自动化设备中，这类曲柄也常被用在行程放大或缩小的连杆机构中，通过调整两个力臂的长度比例，匹配驱动端与执行端的行程差，无需调整驱动元件的参数即可适配不同的动作需求。

建模过程中需要重点关注铰接孔的配合尺寸，枢轴孔因为要承担旋转摩擦，通常需要配套轴套使用，因此孔的内径尺寸要预留轴套的安装余量，输入输出端的铰接孔因为要与拉杆球头配合，尺寸公差要控制在过渡配合区间，既不能过紧导致装配困难，也不能过松产生旷量影响传动精度。外轮廓的过渡圆角需要根据板材厚度匹配，过小的圆角会在冲压或铣削加工时产生应力集中，过大的圆角则会额外占用安装空间，需要在结构强度与安装边界之间找到平衡。实际装配时，枢轴位需要加装润滑脂槽或者预留润滑通道，保证长期旋转过程中的摩擦阻力处于合理区间，避免出现干磨导致的销轴磨损、构件卡滞问题。

这类构件看似结构简单，实则直接影响整套连杆机构的传动精度与可靠性，设计时不能只关注静态的尺寸参数，还要模拟整个旋转行程内的构件运动轨迹，核对每个角度位置下构件与周边零部件的安全间隙，尤其是在极限摆动位置，要保证至少留有2mm以上的安全间隙，避免加工误差累积导致运动干涉。对于承受交变载荷的应用场景，还要对孔位周边、轮廓转角位置做应力仿真校核，确保最大应力值低于材料的屈服强度，预留足够的安全系数，避免长期使用过程中出现构件变形或断裂故障。
