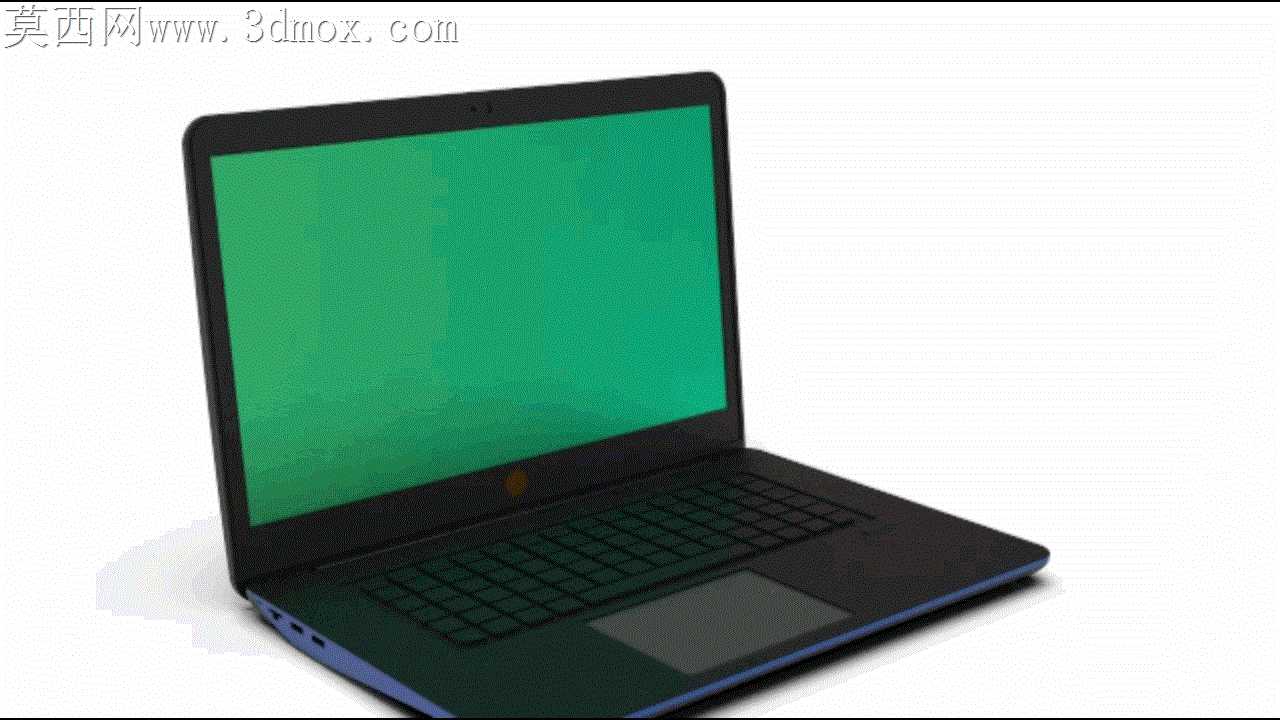

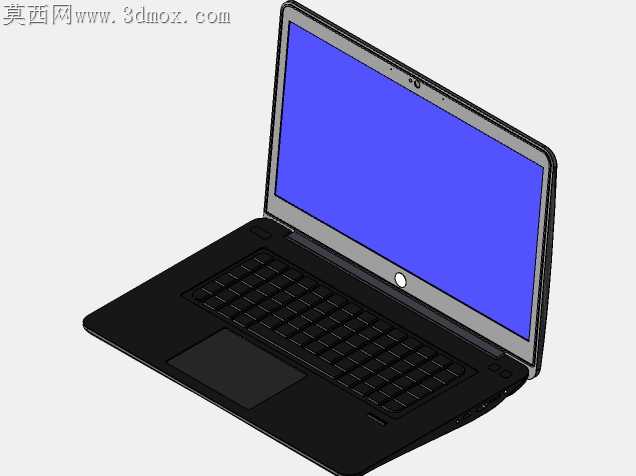

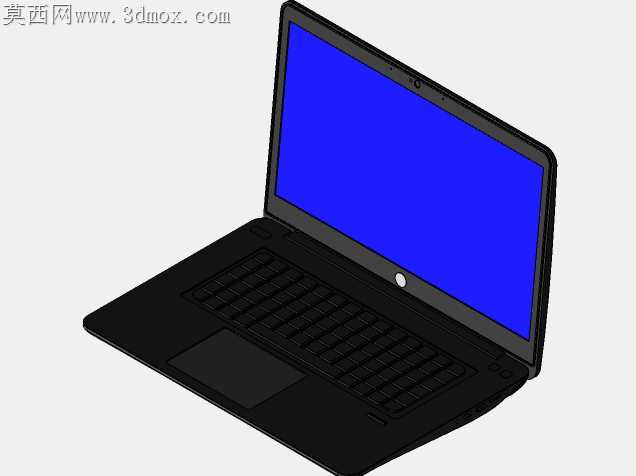

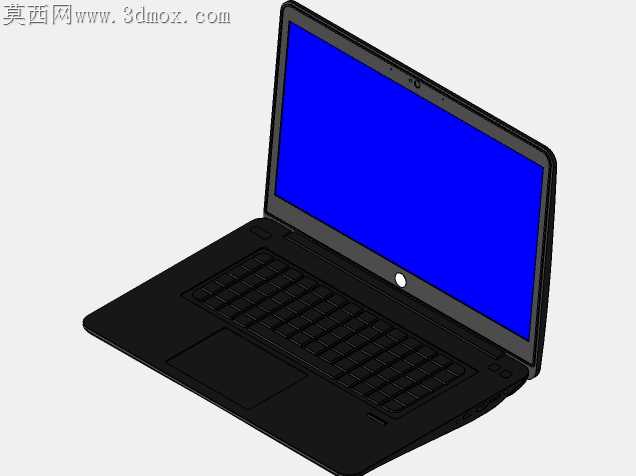

轻薄款便携笔记本外观结构三维数模

消费电子外壳加工环节最容易出现的装配错位问题，在这款笔记本的结构设计里做了针对性的公差预留。A壳边缘做了0.15mm的渐变拔模斜度，不是统一的直壁结构，靠近转轴位置的斜度比前端开合处大0.08mm，刚好抵消注塑成型时转轴区域的料流收缩差，避免合模后A壳与B面屏幕边框出现段差。C面键盘区域的下沉深度做了分层处理，常用的主键区下沉1.2mm，边缘功能键区只下沉0.9mm，对应键帽下方的硅胶回弹支撑柱高度也做了匹配调整，不会出现边缘按键卡滞、按压行程不一致的问题。掌托位置的边缘做了R2.3的圆角过渡，不是生硬的直角切边，对应阳极氧化工序的挂点位置特意选在D壳底部的脚垫安装槽内，氧化完成后挂点痕迹会被橡胶脚垫完全遮盖，不会在外观面留下瑕疵。屏幕B面的缓冲泡棉安装槽做了间断式设计，不是整圈连续的凹槽，每段槽的两端留了0.5mm的溢胶缺口，泡棉粘贴时多余的压敏胶会流入缺口，不会溢出到屏幕可视区域。转轴位置的阻尼垫片安装位做了防呆切角，垫片只能以唯一角度装入，不会出现装配时装反导致的开合阻尼左右不一致、屏幕自动下坠的问题。D壳的散热进风孔做了错落排布，孔位边缘的毛刺预留量控制在0.05mm以内，后续喷砂工序可以直接去除飞边，不需要额外的人工去毛刺工序。触控板的四周间隙做了不均匀设计，靠近掌托前端的间隙比靠近键盘侧大0.03mm，抵消长期使用后触控板支撑结构轻微形变带来的摩擦异响问题。机身侧面的接口开孔位置做了内凹0.2mm的沉台，插头插入时不会刮花机身侧面的外观面，USB接口的内部加强筋做了斜向排布，既能提升接口处的结构强度，又不会增加过多的壁厚导致注塑时出现缩痕。屏幕与A壳之间的缓冲胶条位置特意避开了无线天线的净空区，胶条选用低介电常数的泡棉材质，不会屏蔽WiFi信号影响接收强度。底壳的脚垫高度做了0.2mm的前低后高差值，放在桌面时机身会有微小的仰角，既提升打字时的手腕舒适度，也能加大底部进风通道的间隙，辅助提升散热效率。
