木质面板倾斜式触控音乐播放设备

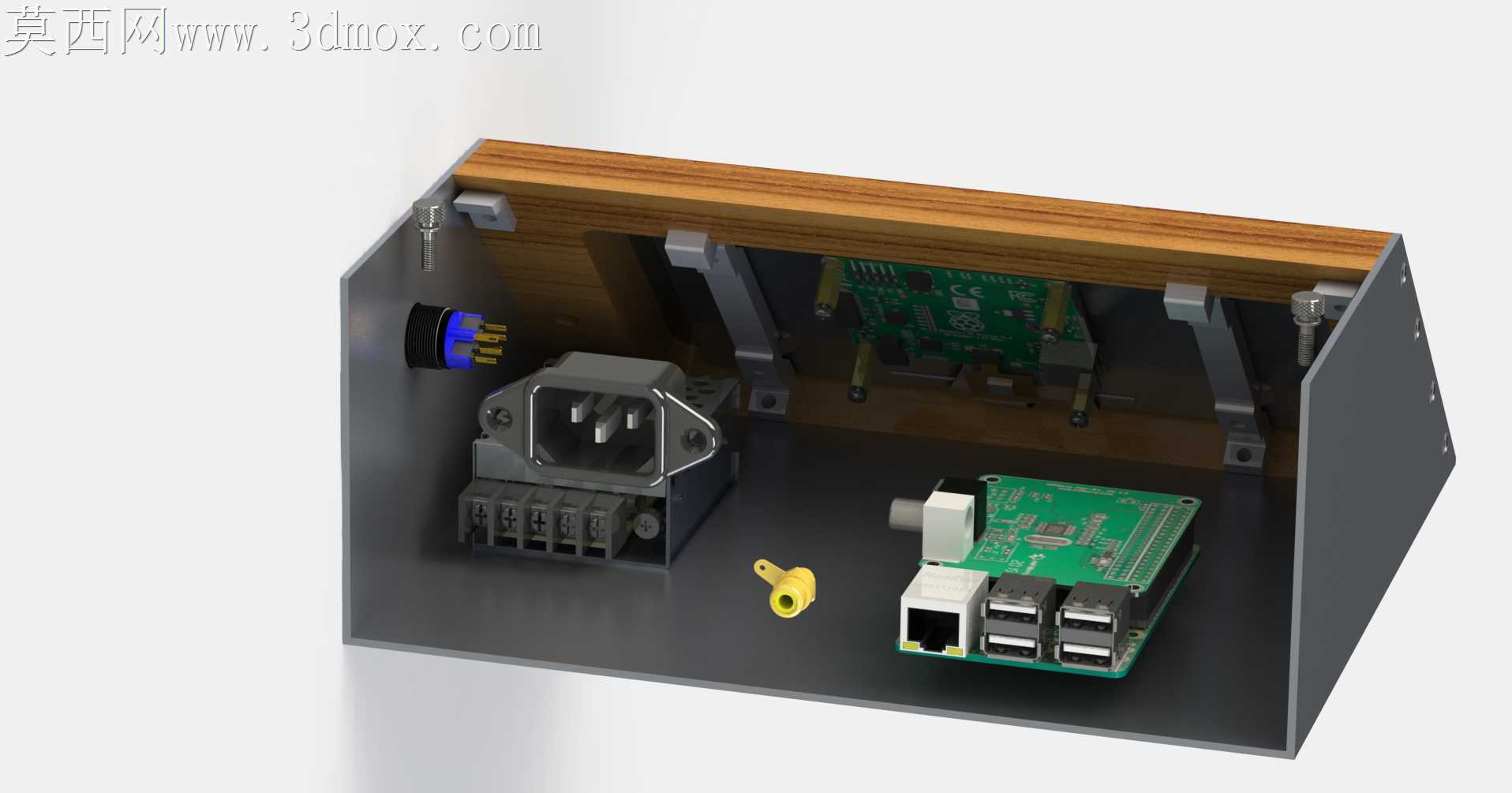

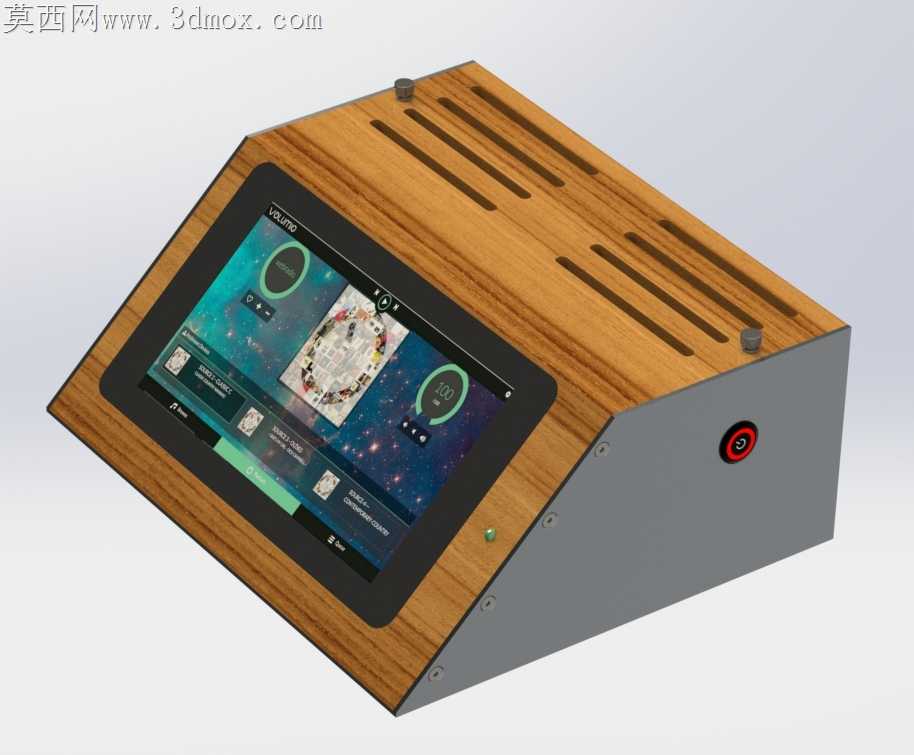

木质饰面板与金属箱体拼接的位置，最容易出现的加工隐患是不同材质热胀冷缩系数差异带来的接缝翘曲，这套结构在设计时特意把木饰面的嵌入公差留到了单边0.15mm，木件边缘做了15度的斜切导边，既抵消了温湿度变化带来的形变余量，也避免了直角拼接容易出现的划手毛刺。倾斜安装的触控屏没有采用常规的胶粘固定，而是在屏幕四周预留了四个嵌入式的压片卡位，屏幕与前面板之间垫了0.5mm厚的硅胶缓冲圈，哪怕设备日常搬动产生轻微震动，也不会出现屏幕松脱、触控偏移的问题。顶部的散热槽没有做等宽的直槽设计，而是顺着内部树莓派与声卡的发热点位排布槽位长度，靠近主控芯片的区域槽长更长、间距更密，靠近音频输出接口的区域槽位收窄，既保证了热空气能顺着倾斜的箱体自然向上排出，也避免了大尺寸开槽让金属箱体产生结构形变。侧面的音频接口座特意做了沉台设计，接口端面比金属外壳表面低0.2mm，日常插拔线材时不会因为外力磕碰让接口座脱焊，接口周围的红色标识圈直接做在沉台内壁，不用额外粘贴标识贴，长期使用也不会出现标识磨损脱落的问题。箱体的拼接没有采用外露螺丝的设计，所有固定螺丝都藏在木饰面的下方与底部的防滑脚垫内侧，外观面看不到任何连接紧固件，金属箱体的折弯边角做了R2的圆角处理，和木饰面的温润质感形成呼应，不会出现金属锐边的廉价感。内部的声卡与主控板之间预留了3mm的隔离间隙，避免两块板卡工作时的电磁干扰影响音频输出信噪比，走线槽特意沿着箱体的金属侧壁排布，用线卡固定在箱体折弯形成的加强筋上，不会因为内部线材散乱挡住散热风道。前面板上的状态指示灯做了漫散光处理，灯珠外面套了半透明的磨砂导光柱，点亮时不会产生刺眼的直射光斑，和整体复古温润的外观风格匹配，也不会在夜间使用时造成光污染。
