马吉里斯启停控制按钮组件结构设计

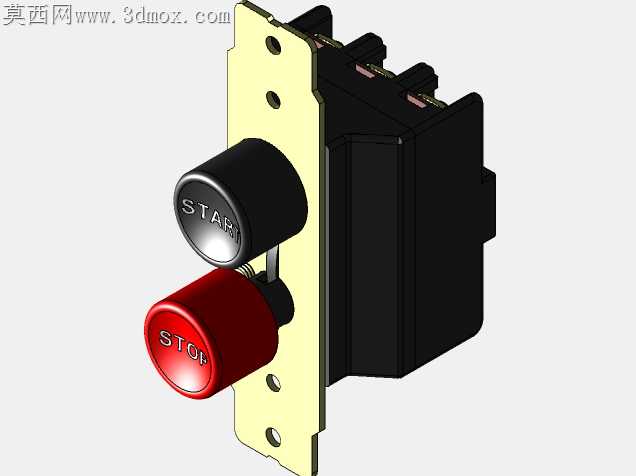

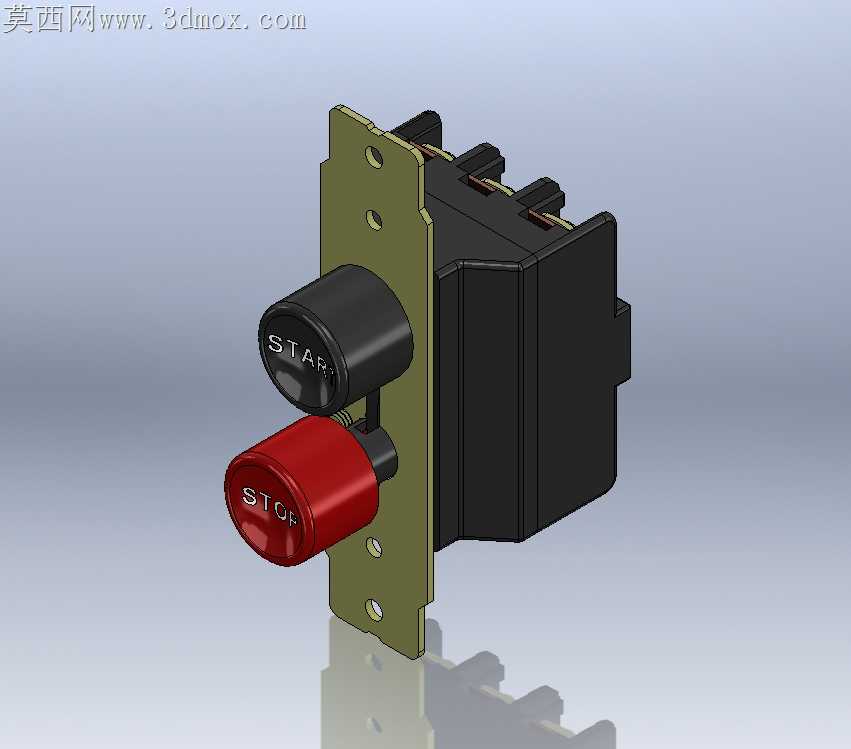

车间现场的大电流启停按钮最容易出的问题，就是频繁按动后安装板形变、按钮卡滞，还有接线端受震动松脱，这款CS-101P马吉里斯按钮的结构设计，刚好把这些现场痛点都做了针对性的适配。安装底板做了翻边加强筋处理，不是单薄的平板冲压件，三个固定孔位周边压出了凸台，锁螺丝的时候不会因为扭矩过大把板材压变形，哪怕是在震动强烈的冲压设备旁安装，长期使用也不会出现安装位松动偏移的问题。按钮帽的曲面做了微弧内凹处理，不是生硬的圆柱端面，手指按下去的时候受力刚好落在指腹中心，红色停止按钮的帽沿比黑色启动按钮突出2毫米，紧急拍停的时候不用刻意找位置，掌缘扫过就能触发，两个按钮的复位弹簧做了差异化刚度匹配，启动按钮按动行程偏短、反馈偏软，适合频繁点动操作，停止按钮行程更长、触发反馈更清脆，能避免误碰触发停机。后端的接线座做了分层隔仓设计，三组接线端子之间有独立的绝缘挡片，大电流工况下不会因为积灰、凝露出现爬电现象，接线端子的压线片做了防滑齿纹，多股硬线压接后不会因为热胀冷缩出现松脱打火。按钮和安装板之间的配合间隙留了0.15毫米的公差带，既不会因为间隙过大晃动异响，也不会因为加工公差累积出现按动卡滞，按钮帽和内部推杆的连接做了防脱卡扣，哪怕操作人员带手套粗暴按动，也不会把按钮帽从推杆上拔脱。外壳的卡扣结构做了导向斜角，装配的时候不用刻意对准，顺着斜角推到位就能听到清晰的锁止声，后期维护拆换触点模块的时候，用一字螺丝刀轻撬卡扣就能分离，不用整体拆下按钮座就能完成检修。30A250伏的额定参数下，内部的触点支撑件做了耐高温的材质适配，长期满负载通断也不会出现塑料件软化形变，触点的接触压力做了精准调校，接触电阻足够小，大电流通过时不会出现异常发热。
