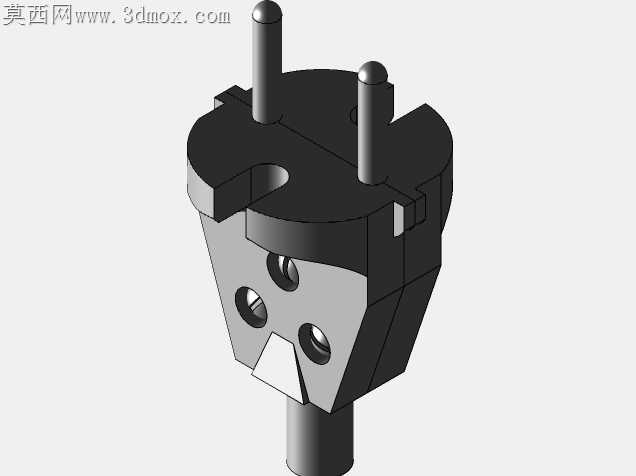

苏标工业用电源连接插头结构设计

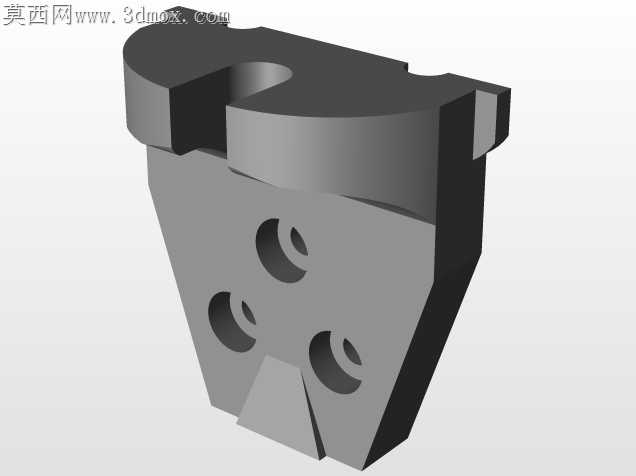

车间现场的电源接插件最容易被忽略的失效点，是插合面的径向公差偏移——长期插拔后插套簧片疲劳松弛，大电流工况下接触电阻飙升引发局部过热，轻则烧蚀接触面，重则引发线路打火。这款苏标电插头的插合端做了导向锥面的冗余设计，插脚根部的圆角过渡没有采用常规的R0.5倒角，而是匹配插套入口的12度导向锥做了渐变弧面，插合过程中即使存在0.8mm以内的径向错位，也能顺着锥面滑入对位，不会出现硬插导致的插脚弯折、簧片压溃问题。插脚与绝缘基座的配合位没有用常见的卡接凸点固定，而是设计了一圈环形止退槽，注塑时绝缘基材会嵌入槽内形成轴向锁止，哪怕现场拖拽线缆的拉力达到120N，插脚也不会从基座内松脱移位，避免了带电插脚外露的触电隐患。绝缘基座的分模线特意避开了插合密封面，合模缝留在了基座侧面的非配合区域，不会因为分模飞边导致插合后存在缝隙，阻挡粉尘、切削液渗入插合腔。尾部的线缆密封套做了三层环形凸筋，适配线径范围覆盖6mm到12mm的橡套电缆，拧紧压线盖时凸筋会均匀挤压线缆外护套，不会出现单点压破绝缘层的问题，同时能承受100N的线缆拉拽力不松脱。插脚的接触段做了0.02mm的镀银层厚度预留，不是追求外观光亮的装饰性镀层，而是针对工业场景频繁通断的工况，降低接触电阻的同时提升耐磨性能，经过5000次插拔循环后接触电阻仍能稳定在0.5mΩ以内。外壳的握持面做了细密的网格防滑纹，不是装饰性的浅纹路，纹路深度达到0.4mm，操作人员戴沾有切削液的劳保手套插拔时，也不会出现打滑脱手的情况。外壳与基座的配合位设计了一圈防水胶圈槽，胶圈压缩量控制在25%，既不会因为压缩量过大导致装配困难，也不会因为压缩量不足达不到防尘防水的密封效果，适配车间多粉尘、有少量切削液飞溅的工位使用。
