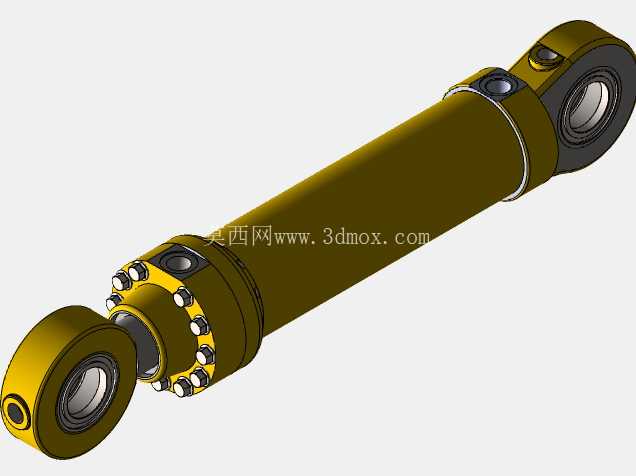

双耳环铰接式重载液压缸三维结构

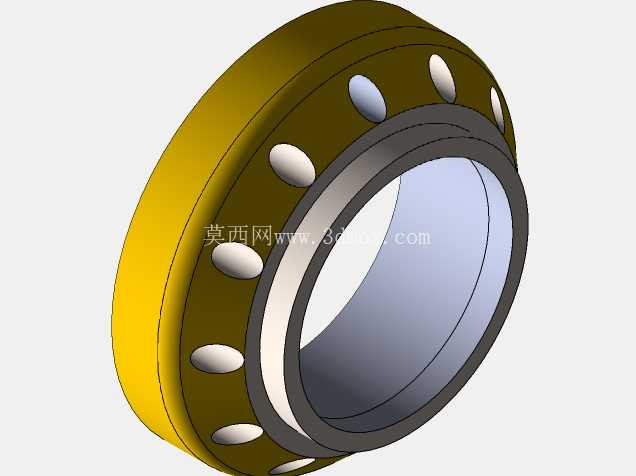

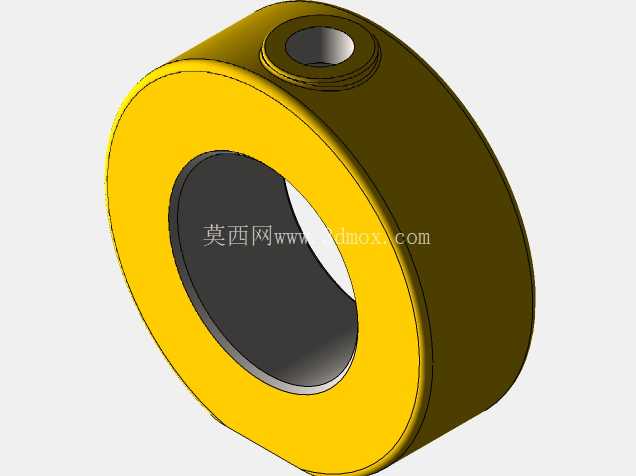

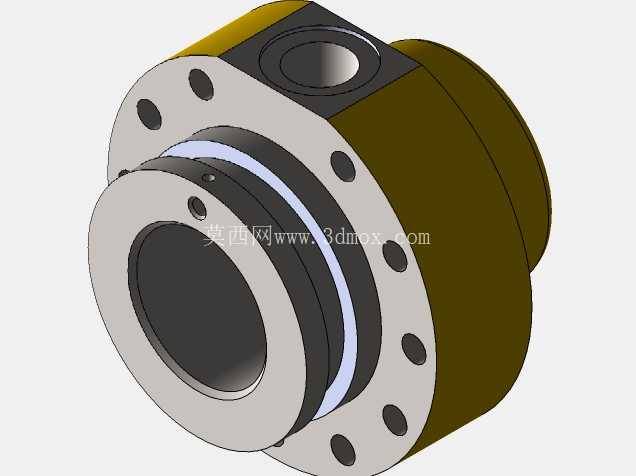

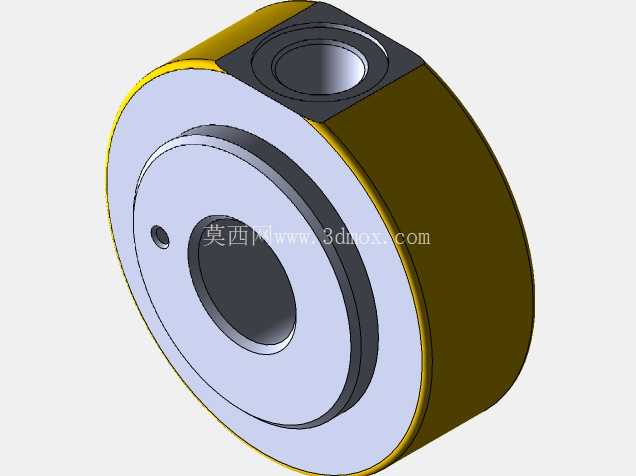

　　在压铸生产工况里，这类双耳环铰接结构的液压缸是核心执行部件，常配套在压铸模的抽芯机构、合模辅助锁紧工位，也可拓展用在重型工装夹具的夹紧回路、工程设备的变幅驱动环节，区别于法兰安装式的刚性固定油缸，铰接式结构能补偿安装面的角度偏差，避免活塞杆受侧向弯矩导致密封件过早磨损。从结构组成来看，整套模型完整还原了枪管、枪管盖、端盖、前U形夹、前盖、活塞盖、活塞杆、活塞、后肘等全部零件，没有做简化省略，每个连接螺栓的排布、密封槽的预留位置都和实际加工装配逻辑一致，做结构校核或者二次改型时可以直接提取零件特征。

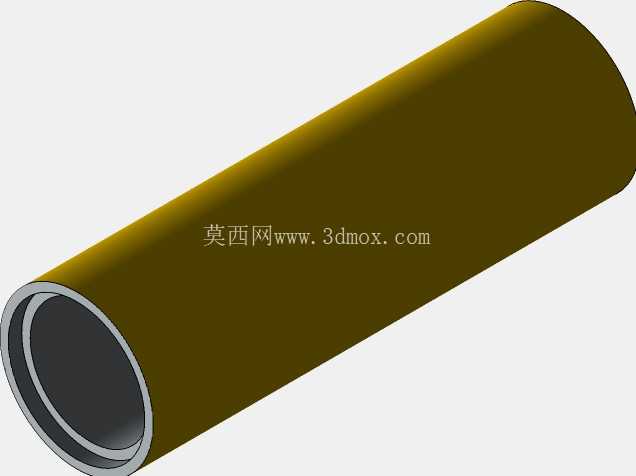

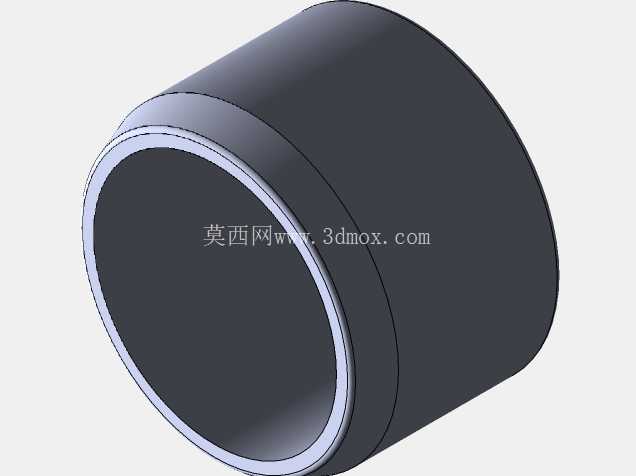

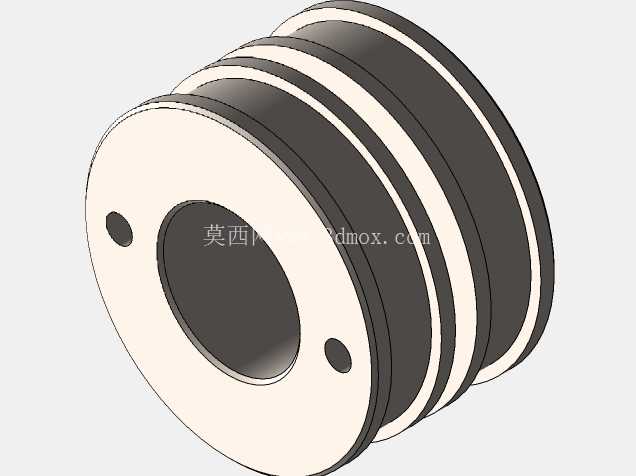

　　设计层面，缸筒采用一体化锻件加工的思路，两端的连接法兰和缸筒本体同轴度公差控制在0.02mm以内，避免活塞运动时出现卡滞；前端的U形夹铰接孔内置了自润滑轴承，能承受径向载荷的同时允许±5°的摆角，适配压铸模开合过程中动模侧的微小位移，不会因为安装基准的累计误差导致活塞杆别劲。活塞部分采用了组合密封结构，格莱圈加导向带的配置，既保证高压腔的密封性能，又能给活塞提供足够的支撑刚度，避免高速往复运动时活塞和缸筒内壁直接接触刮伤内壁。安装边界上，两端耳环的中心距是选型时的核心参数，模型里预留的耳环销轴孔径、销轴的配合公差都按重载工况选取，安装时要保证两端铰接点的连线和活塞杆运动轴线在初始位置重合，侧向偏载不能超过额定载荷的5%。

　　缸筒外壁的油口位置做了凸台加厚处理，避免油管接头安装时的拧紧力矩导致缸筒局部变形，油口的螺纹规格按常用的公制细牙螺纹设计，适配常规液压管路的连接需求。实际应用中，这类油缸的工作压力通常覆盖16-25MPa区间，能提供数吨到数十吨的推拉力，压铸模抽芯时可以带动大重量的型芯完成抽拔动作，不会因为熔融金属的包紧力出现动作卡顿；在夹具应用场景里，配合节流阀可以调整活塞杆的运动速度，实现平稳夹紧避免冲击损伤工件。建模时所有零件的配合关系都按实际装配约束设置，比如端盖和缸筒的螺栓连接是圆周均布，数量和排布间距符合液压元件的设计规范，活塞杆表面的镀铬层厚度对应的特征也做了区分，方便后续做工程图导出时标注表面处理要求。

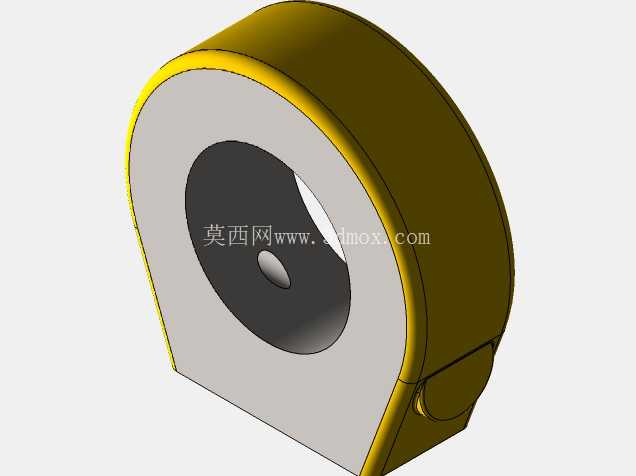

　　另外，前盖处的防尘圈、活塞杆密封的安装槽尺寸都按标准密封件的规格建模，不需要二次调整就能直接选型配套标准密封件，减少设计重复工作量。后肘部分的铰接结构和前端U形夹对应，安装时要注意两端铰接座的平行度，否则会导致活塞杆运动时出现周期性的侧向力，缩短密封件和导向套的使用寿命。
