轮式牵引小型挖掘作业装置结构设计

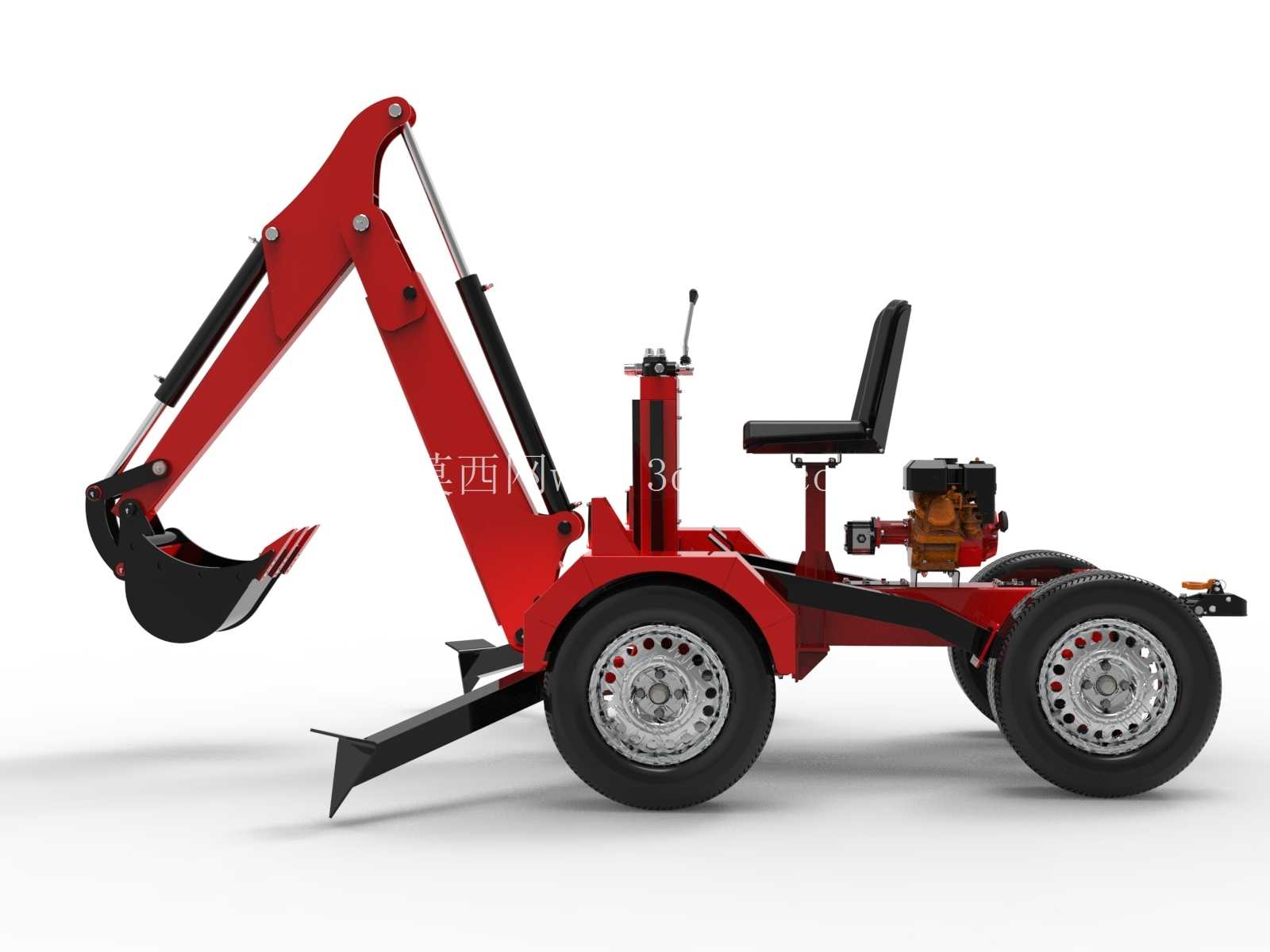

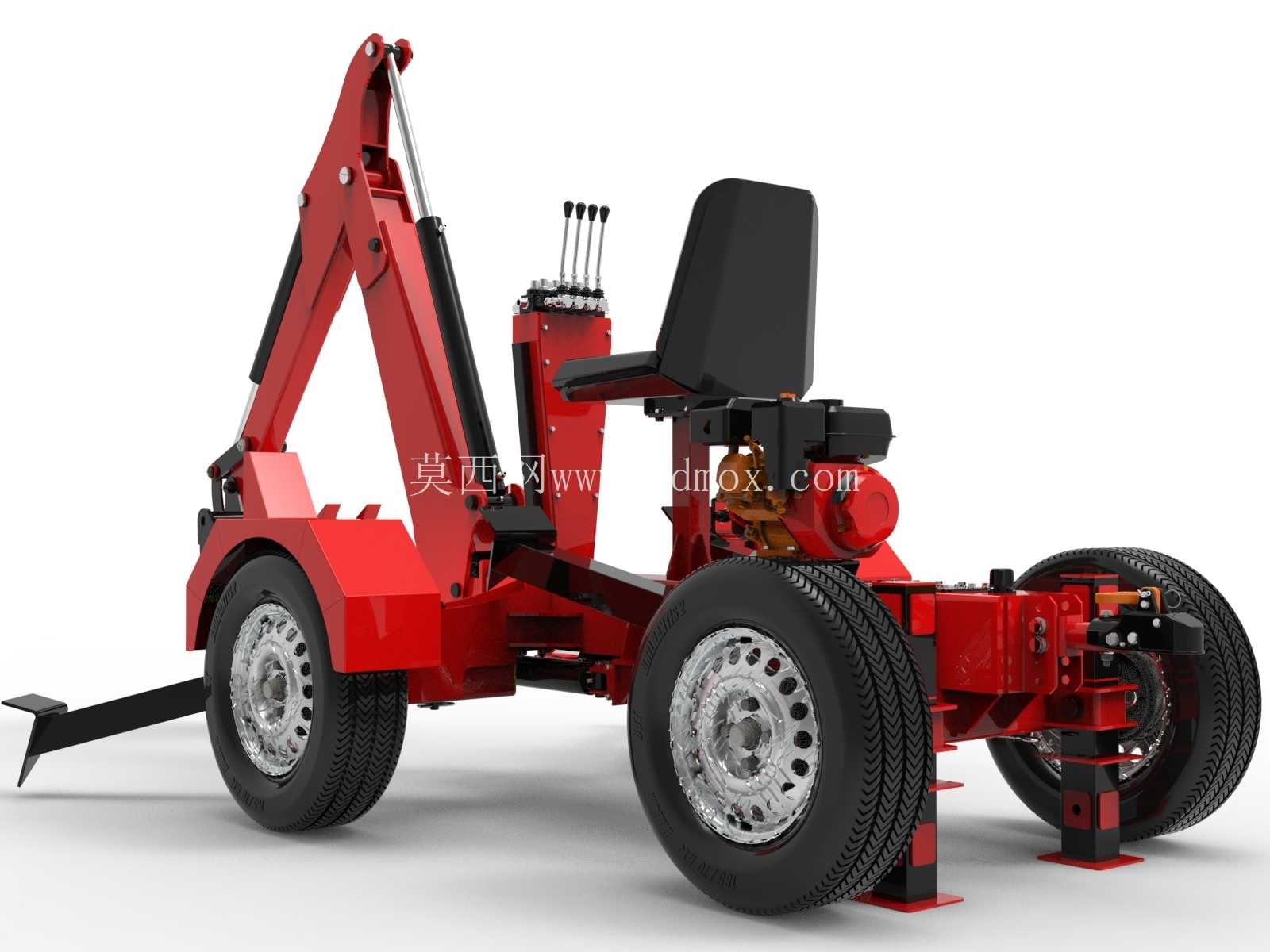

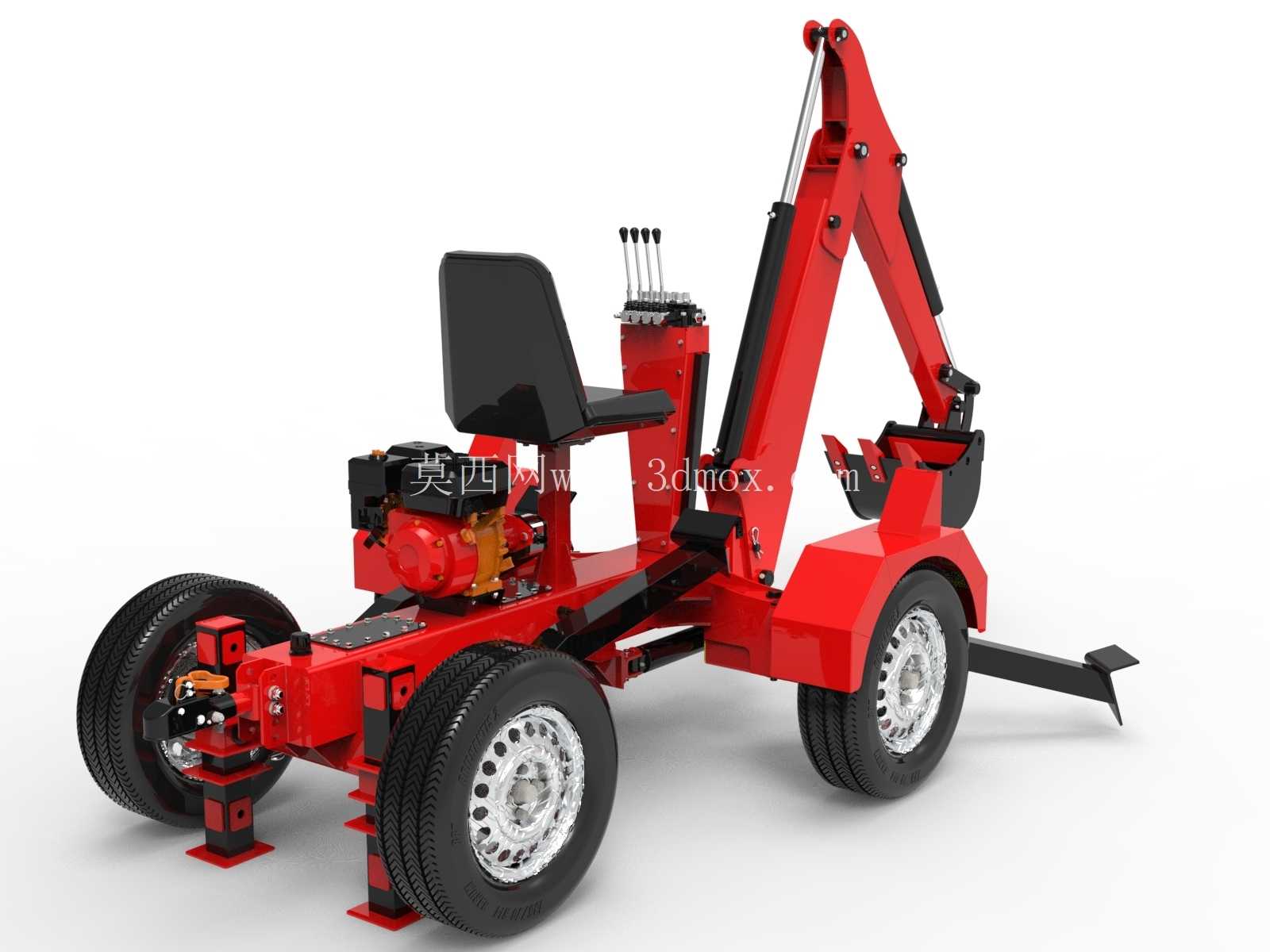

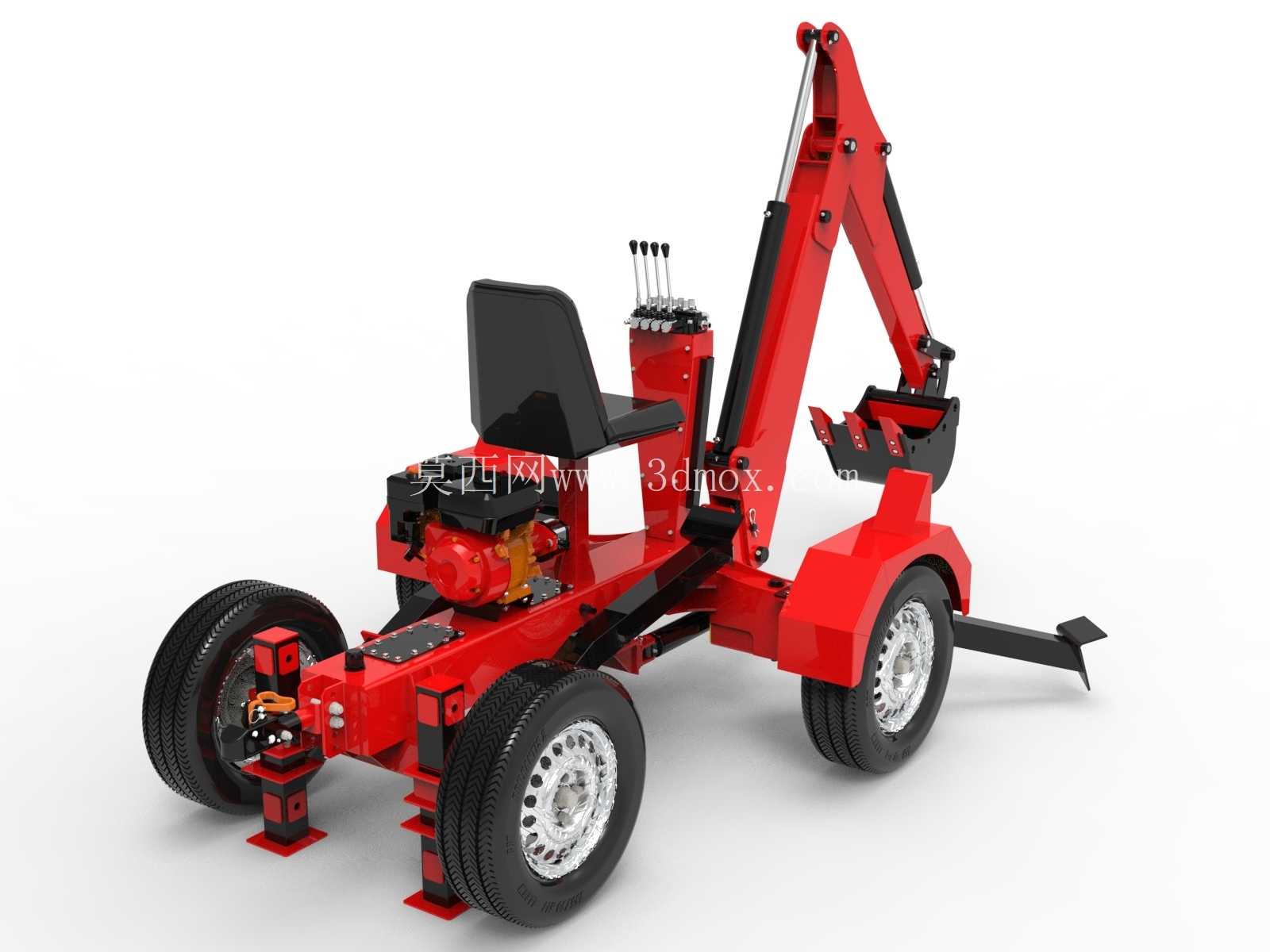

　　这款轮式牵引式小型挖掘装置，主要面向零散小型土方作业场景设计，适配乡村庭院改造、小型管线沟槽开挖、苗圃苗木移栽、农户自建房屋地基边角修整这类大型挖掘设备无法进入、作业量偏小的工况，解决了人工开挖效率低、大型设备转场成本高的痛点。从结构布局来看，整机采用拖挂式轮式底盘设计，底盘框架采用矩形钢管焊接成型，两侧配置橡胶充气轮胎，可直接挂接在农用拖拉机、小型货运车辆尾部实现长距离转场，不需要额外的平板运输车辆，转场灵活性远高于履带式小型挖掘设备。底盘前部设置可伸缩式液压支腿，作业时支腿向下伸出撑住地面，配合后部的驻锄结构，能够完全抵消挖掘作业时的倾覆力矩，保证作业过程中整机的稳定性，避免挖掘时侧翻或者底盘移位的问题。

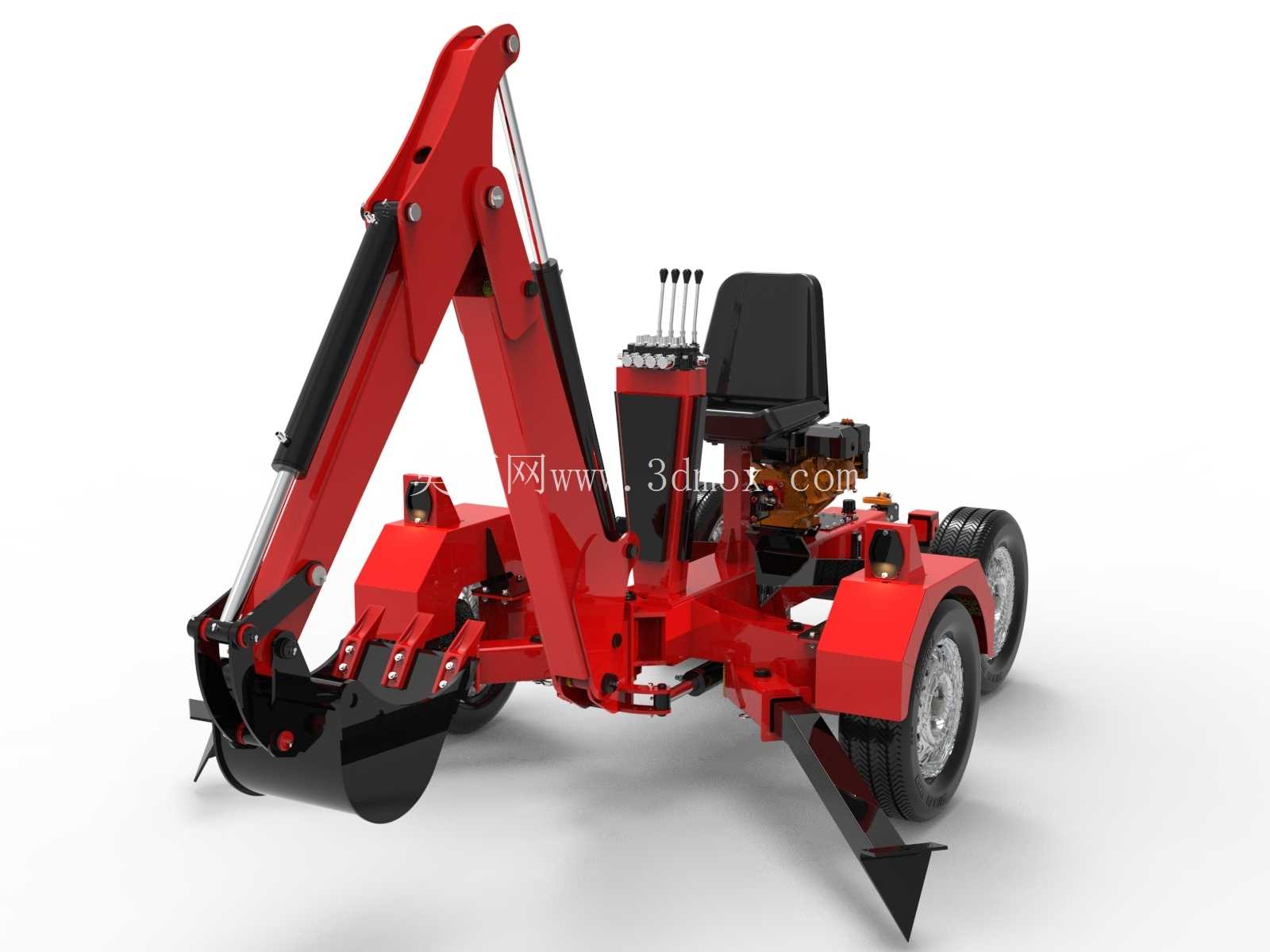

　　作业端采用经典的挖掘臂铰接结构，动臂、斗杆、挖斗之间均采用销轴铰接，配合三组独立的液压油缸实现动臂升降、斗杆收放、挖斗翻转的动作，操作端设置在座椅侧方的多路阀组上，操作人员可直接坐在设备自带的座椅上，通过操纵杆控制各个油缸的动作，操作逻辑与常规中型挖掘机一致，不需要额外的操作培训即可上手。液压系统采用独立的液压动力单元，动力源搭载小型内燃发动机，发动机输出端直接连接液压泵，通过高压油管将压力油输送至各个执行油缸，系统压力设定匹配小型挖掘作业的负载需求，在挖掘硬土、碎石层时能够提供足够的挖掘力，同时不会因为压力过高造成管路密封件过早损坏。

　　从安装边界来看，整机宽度控制在1.2米以内，长度不含牵引挂接结构为2.3米，作业时最大挖掘深度可达1.8米，最大卸料高度为1.6米，最小回转半径仅1.2米，能够在狭窄的巷道、庭院内部灵活作业，不会因为空间受限无法开展工作。设计过程中充分考虑了维护便利性，所有铰接点的销轴都设置了黄油嘴，可定期加注润滑脂减少磨损，液压管路采用标准快插接头，更换损坏的管路时不需要复杂的工具即可完成操作，发动机、液压阀组等维护点位都预留了足够的操作空间，日常保养时不需要拆解大量外围结构件。底盘的轮胎采用通用的小型农用车辆轮胎规格，市场上配件获取难度低，出现爆胎等故障时可快速更换，不会因为特殊配件导致设备长时间停机。

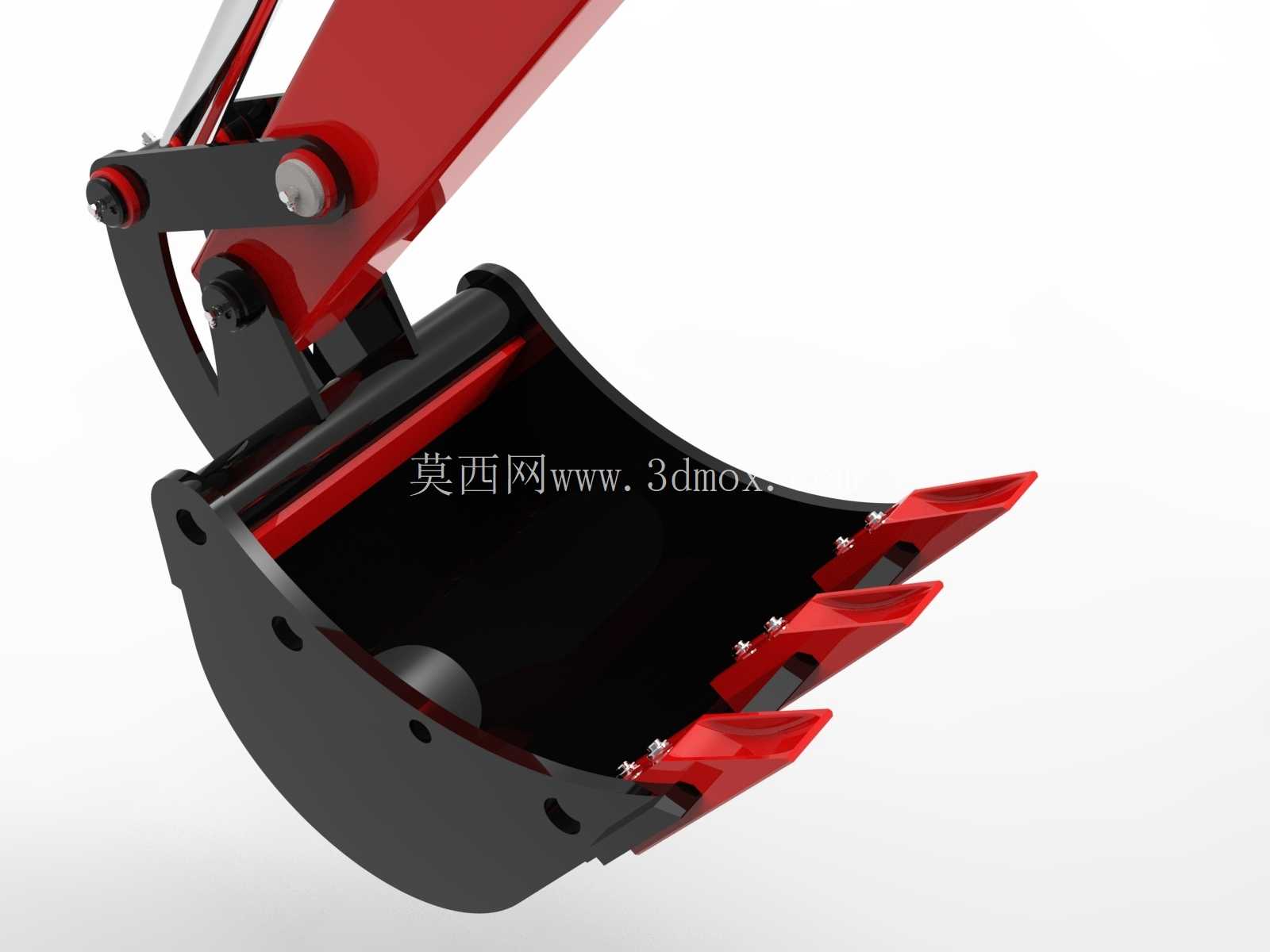

　　挖斗采用耐磨钢板焊接成型，斗齿为标准可更换结构，挖掘过程中斗齿磨损后可单独更换，不需要整体更换挖斗，降低了日常使用的耗材成本。不同于固定式的小型挖掘设备，这款装置没有配置独立的行走驱动系统，作业时的小范围移位可通过牵引车辆拖动，或者借助挖掘臂的支撑力实现短距离挪动，大幅简化了底盘的传动结构，降低了整机的制造成本和故障概率，非常适合个体施工者、小型工程队采购使用。在结构强度校核阶段，所有受力焊缝都按照动载工况做了加强处理，挖掘臂的板材厚度根据受力分布做了差异化设计，受力集中的铰接部位额外焊接了加强筋板，避免长期作业后出现结构开裂、变形的问题。液压油箱设置在底盘中部的低位位置，既能够平衡整机的重心，也能够保证液压泵的吸油效率，减少吸空带来的泵体磨损。座椅采用简易的减震安装结构，能够过滤作业过程中产生的小幅震动，提升长时间操作的舒适度。操作多路阀的位置设置在操作人员手臂自然下垂即可触及的范围，操纵杆的行程和操作力都经过优化，长时间操作不容易产生疲劳感。整机的外露金属部件都做了防锈涂装处理，能够适应户外露天作业的潮湿、多尘环境，减少锈蚀带来的结构强度下降问题。
