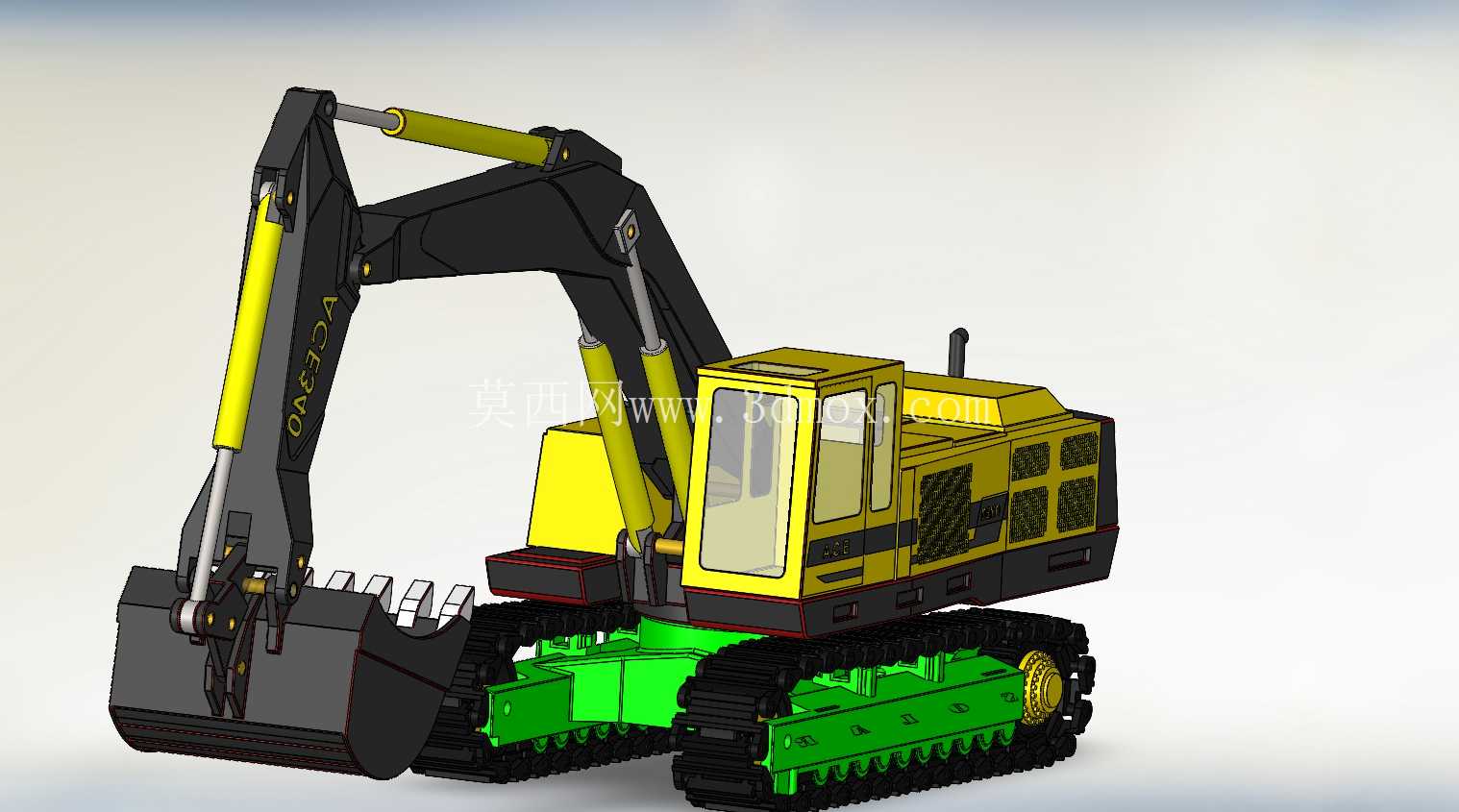

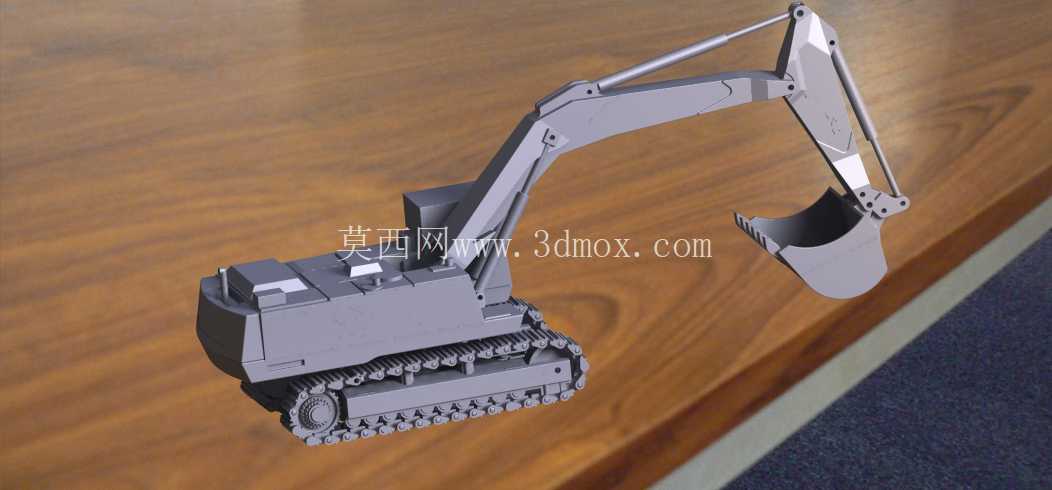

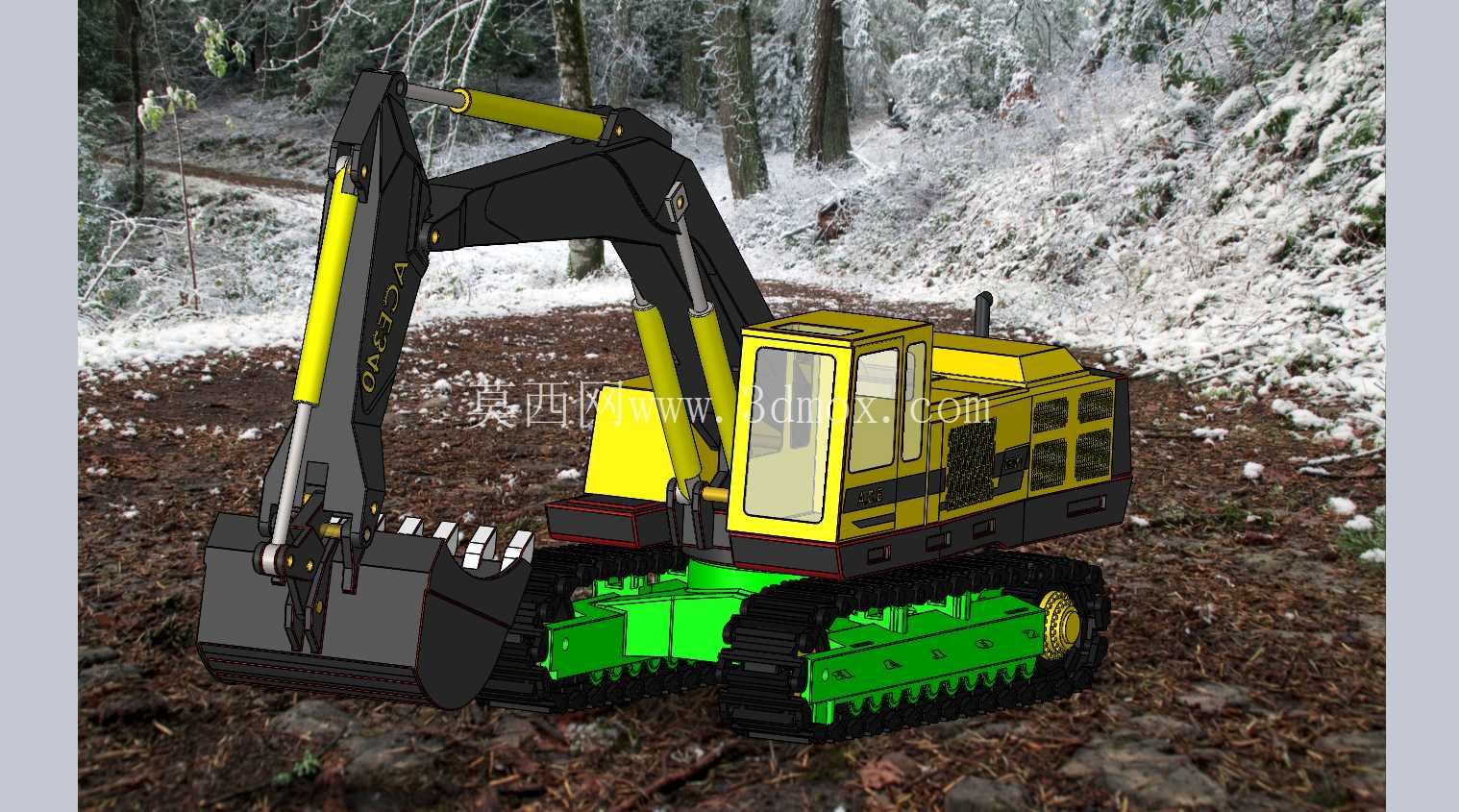

履带式液压挖掘作业设备三维结构设计

　　该履带式挖掘作业设备的三维结构设计，完全围绕土石方作业场景的实际工况展开，首先从底盘承载逻辑入手，采用履带式行走机构适配非硬化作业面，履带板的接地比压经过参数匹配，可在松软泥地、碎石坡面、临时施工便道等复杂场地稳定驻位，避免作业时出现沉陷、侧滑风险，底盘上架的回转支承安装位预留了足够的连接公差，可适配不同规格的回转驱动组件，满足上部作业结构360度全回转的动作需求，回转中心的走线通道做了分层设计，将液压管路、控制线路分仓排布，减少作业回转过程中的管线磨损、拉扯故障。

　　上部作业结构的设计优先考虑作业覆盖范围，动臂采用变截面箱型焊接结构，在应力集中的铰接点位置做了局部加厚处理，斗杆与动臂的铰接位匹配了双液压油缸驱动方案，可根据作业负载调整推力输出，斗杆末端的铲斗连接位采用快换结构接口，可根据作业需求更换破碎锤、抓斗、松土器等不同属具，适配土方开挖、石方破碎、物料装卸、场地平整等多类作业场景。液压系统的排布沿着动臂、斗杆的结构内侧做了贴附式布局，液压油缸的铰接点位置经过运动仿真校核，确保全行程动作过程中不会出现结构干涉，同时给管路预留了足够的弯曲余量，避免大角度动作时管路出现死折影响液压油流通。

　　驾驶室的布局位置设置在上部结构的左前侧，视野范围可覆盖铲斗作业全区域以及履带两侧的行走区域，减少作业盲区，驾驶室底部设置了减震安装位，可缓冲作业过程中的振动传递，提升长时间作业的操作舒适度。设备尾部的动力舱布局做了重心匹配设计，将发动机、液压油箱、配重块的位置沿着回转中心对称排布，确保满负载作业时上部结构的重心始终落在回转支承的承载范围内，避免偏载导致的回转支承异常磨损。铲斗的斗唇采用耐磨合金材质的结构设计，斗齿的安装位采用可更换式卡槽结构，磨损后可快速更换无需整体更换铲斗，斗容参数匹配常规中小型土方作业的单次装载量，可配合自卸卡车完成连续装车作业，减少单次循环的作业时长。

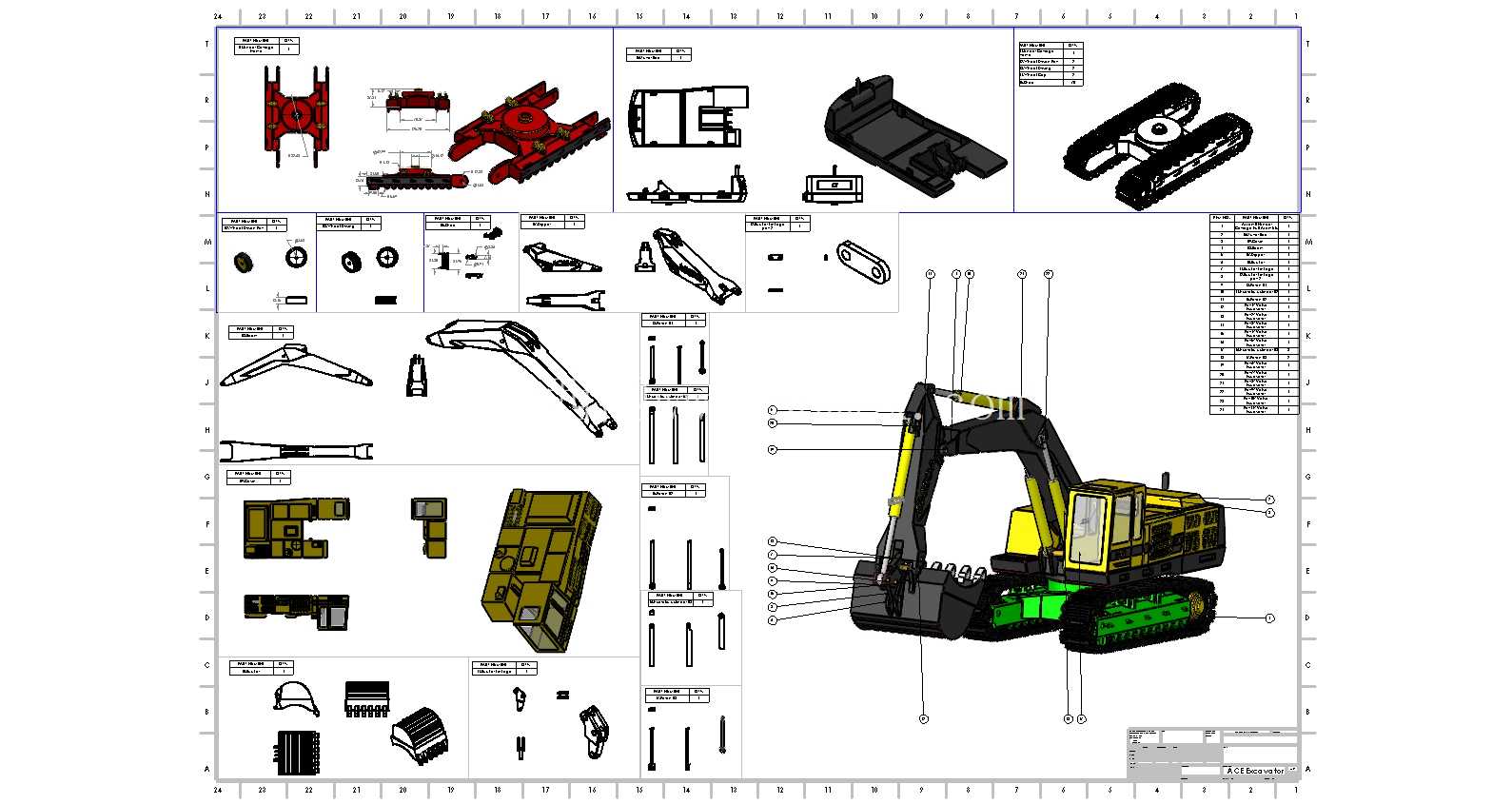

　　整个结构的安装边界做了明确的尺寸校核，运输状态下动臂回收后的整机高度满足常规平板拖车的运输限高要求，履带宽度适配普通施工便道的通行宽度，作业状态下的最大挖掘半径、最大挖掘深度、最大卸载高度都经过运动仿真验证，可覆盖常见的市政施工、基坑开挖、农田水利、矿山剥离等场景的作业需求。结构设计过程中对所有铰接点的受力做了有限元校核，在最大挖掘力负载工况下，结构件的应力值均低于材料的许用应力，同时在易磨损的履带导向轮、驱动轮、斗杆铰接套位置都设计了润滑注油通道，可定期加注润滑脂减少运动副的磨损，延长设备的维护周期。上部结构的机罩采用可拆卸式板块设计，日常维护时可快速打开机罩接触到动力元件、液压阀组、滤芯等维护点位，减少日常保养的拆装工作量。行走机构的驱动马达设置在履带架的后侧，配合张紧装置可调整履带的张紧度，适应不同路况的行走需求，履带架的侧下方设计了刮泥板结构，行走过程中可自动刮除履带板缝隙中夹带的泥土、碎石，避免异物卡滞导致的履带脱轨故障。
