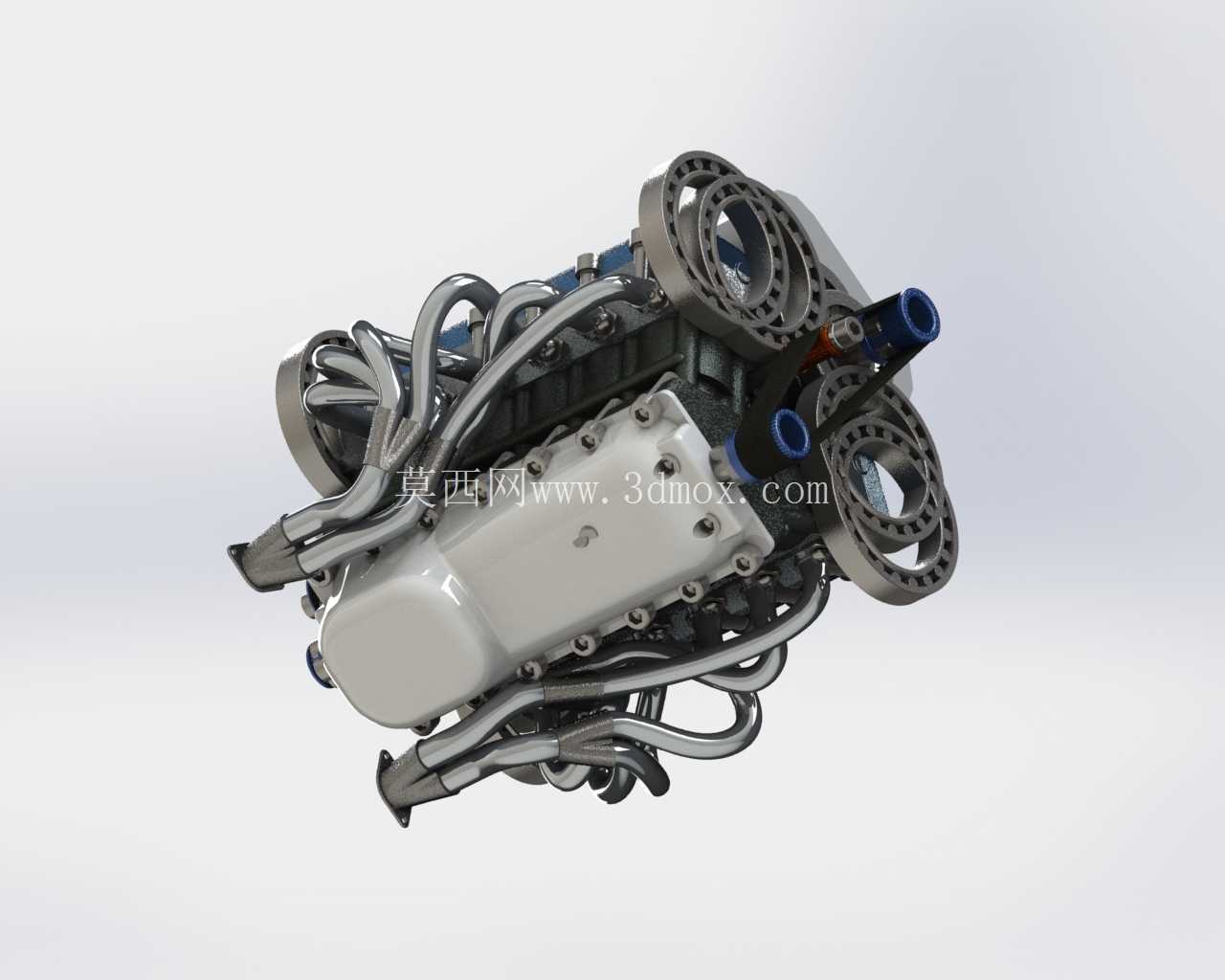

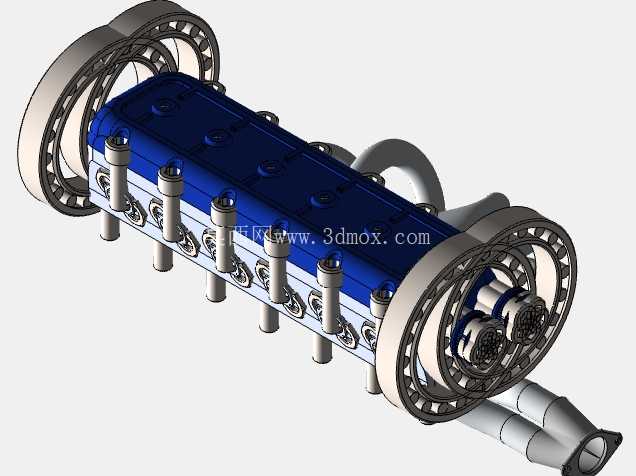

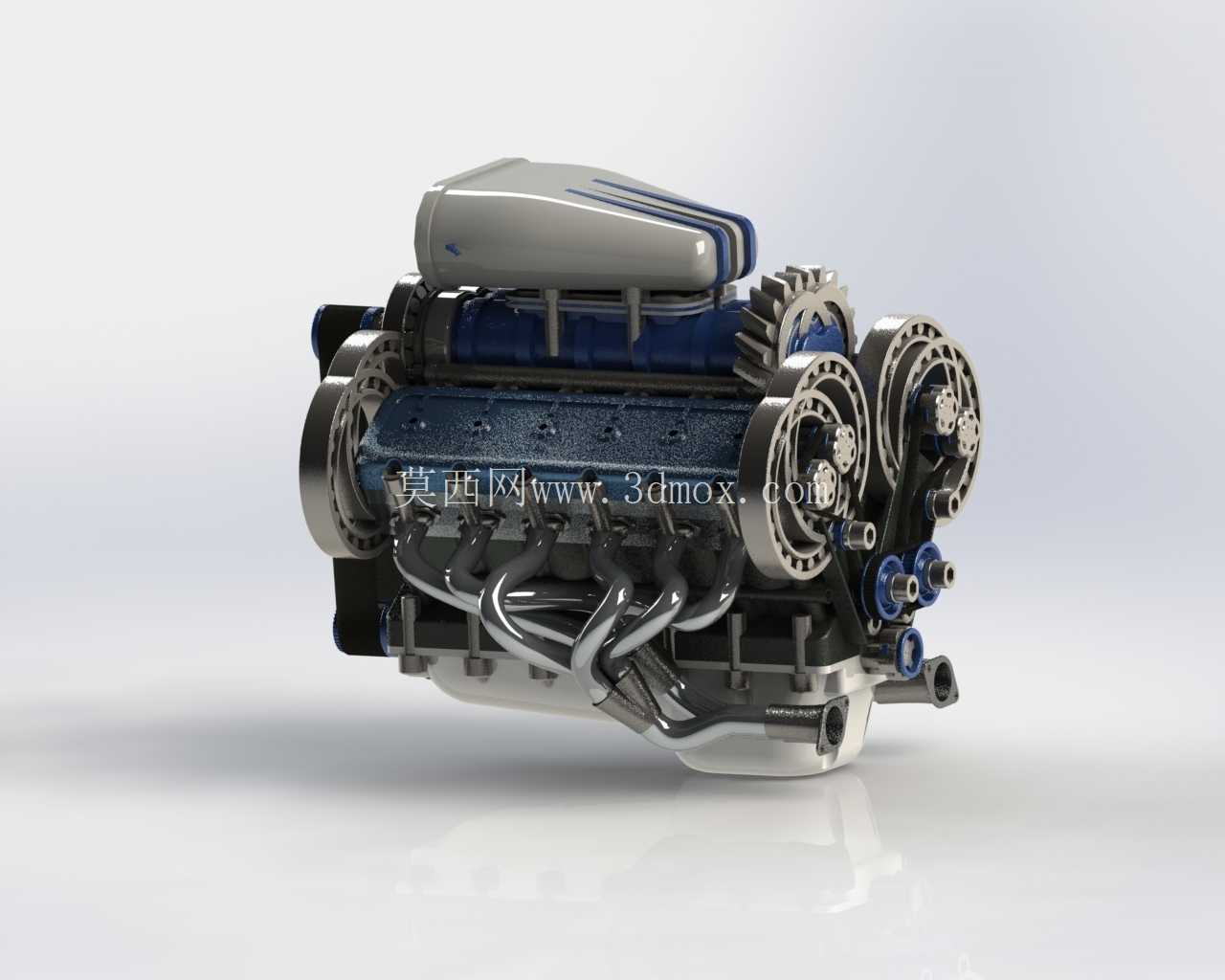

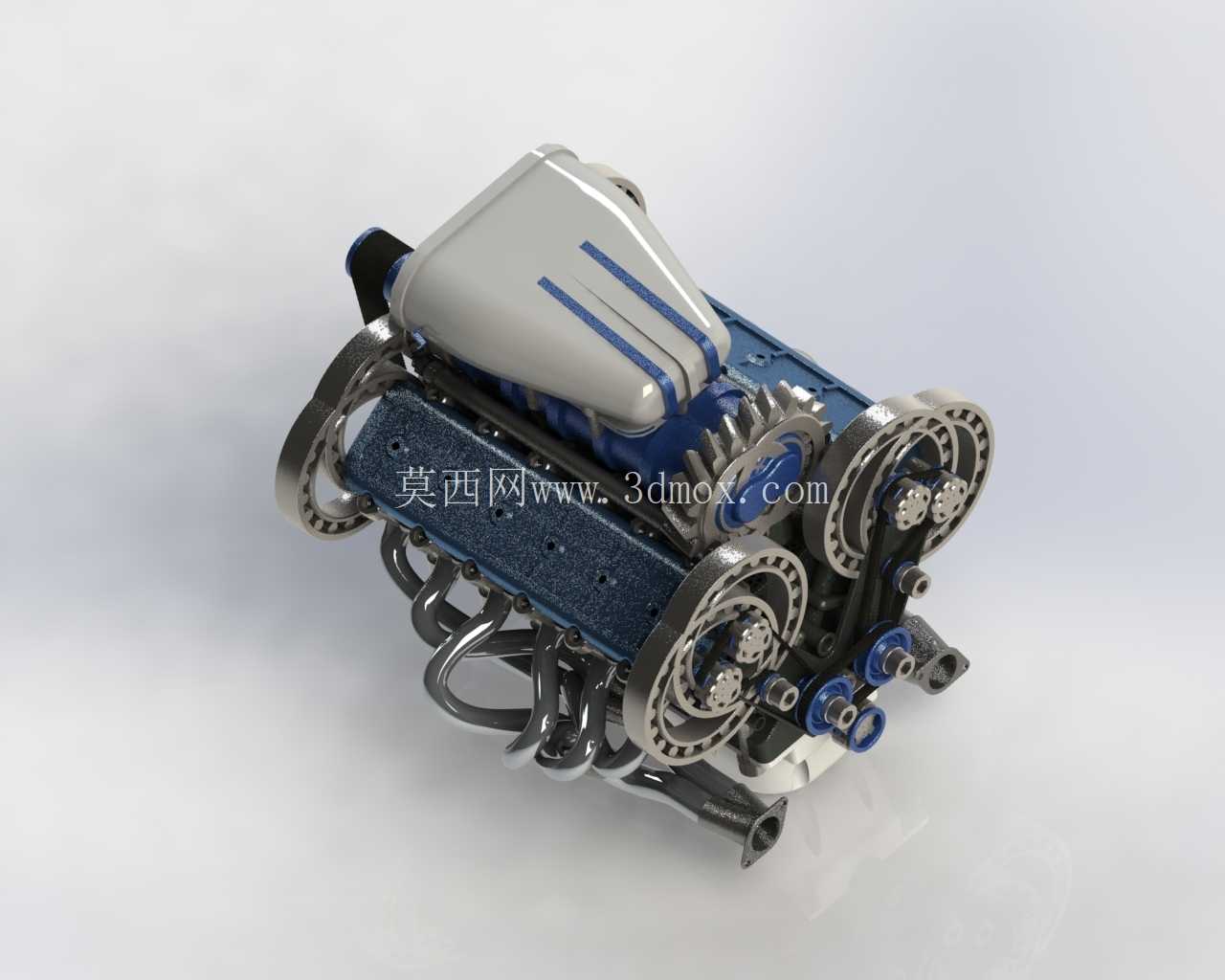

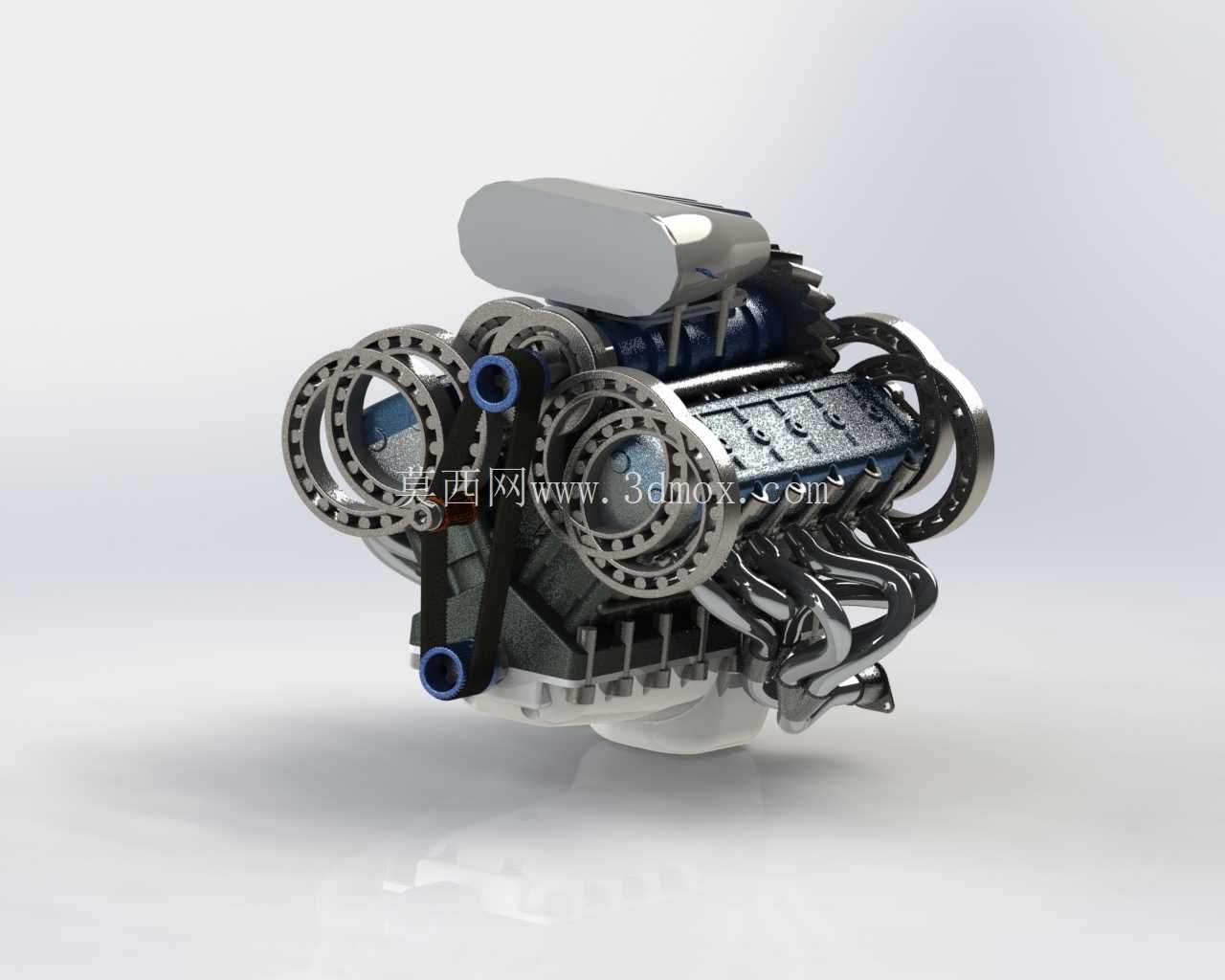

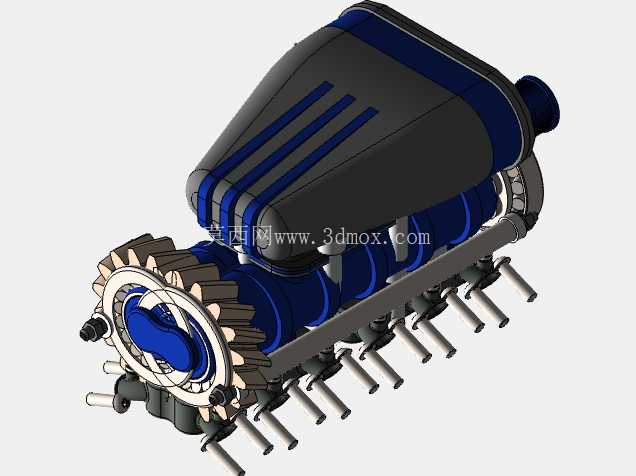

V型排列十二缸内燃动力装置结构

　　在大马力豪华乘用车、高性能赛车、重型工程机械以及船舶辅助动力单元的动力选型场景中，V12结构内燃机始终是平顺性与动力储备的标杆选项，这套三维结构完整还原了量产V12动力的核心机械逻辑，可直接用于动力总成匹配校核、教学演示拆解、结构逆向参考等场景。从实际装车用途来看，这类动力单元的核心优势在于做功冲程的重叠度高，曲轴每转动60度就有一个气缸进入做功行程，相比直列六缸机型的120度做功间隔，动力输出的脉冲间隙被大幅压缩，运转时的曲轴扭转振动更小，不需要额外加装大质量平衡轴来抵消一阶、二阶振动，既可以降低动力总成的附属重量，也能让高转速区间的运转质感更细腻，适配对NVH表现要求极高的豪华车型，或是需要持续稳定高功率输出的赛事场景。

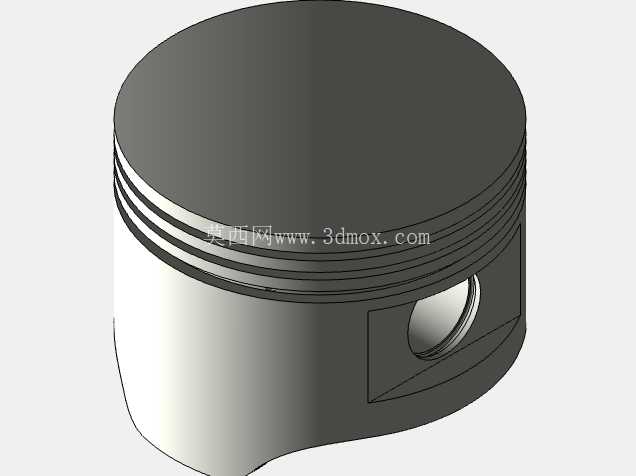

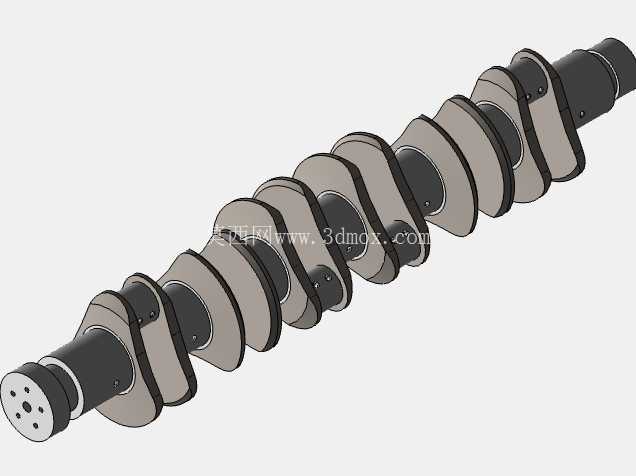

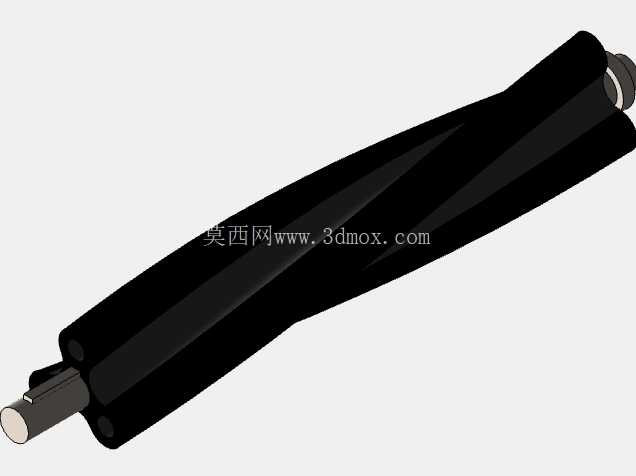

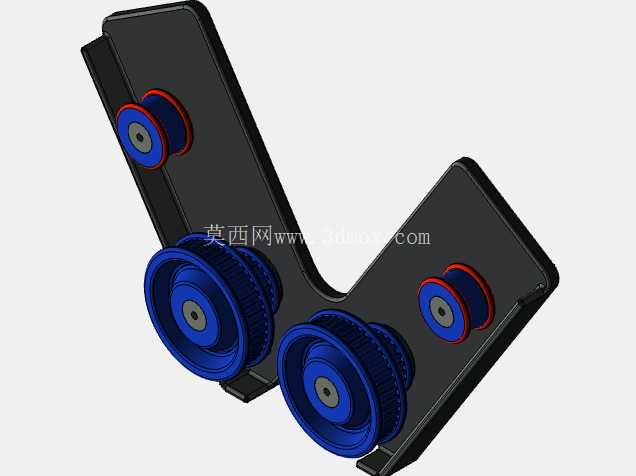

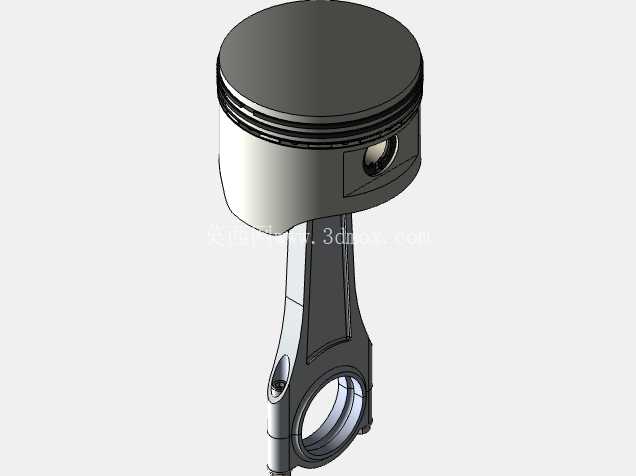

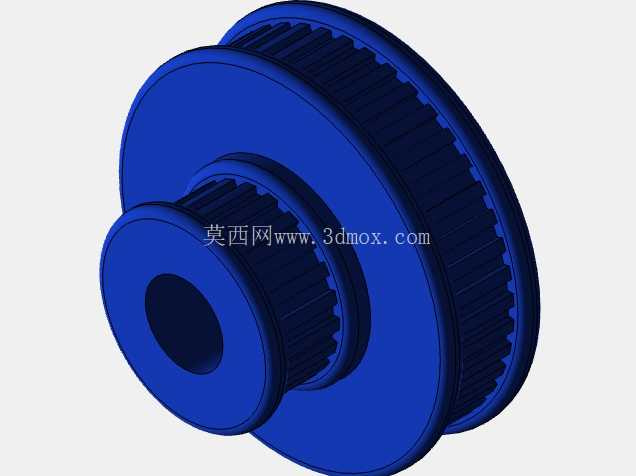

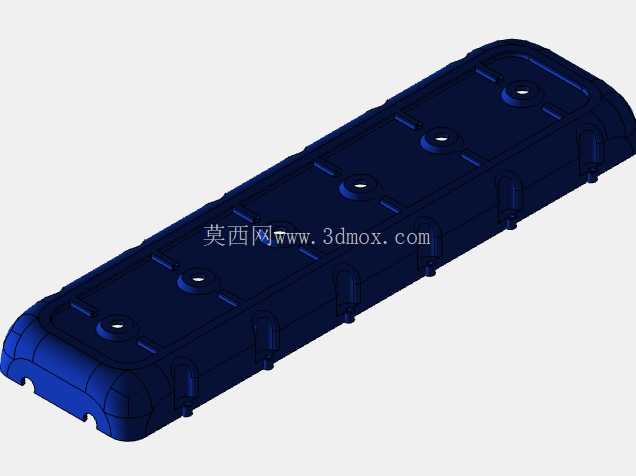

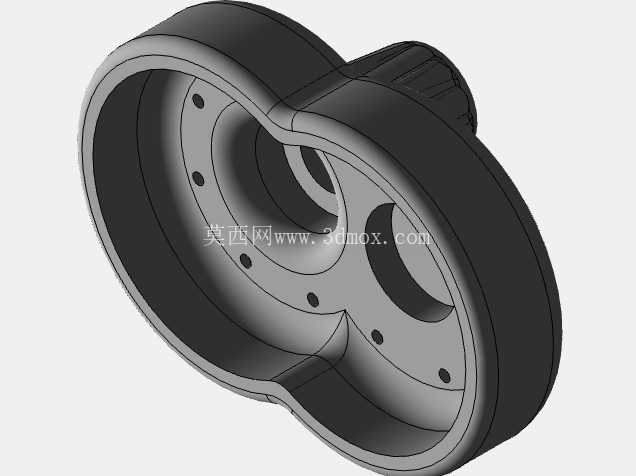

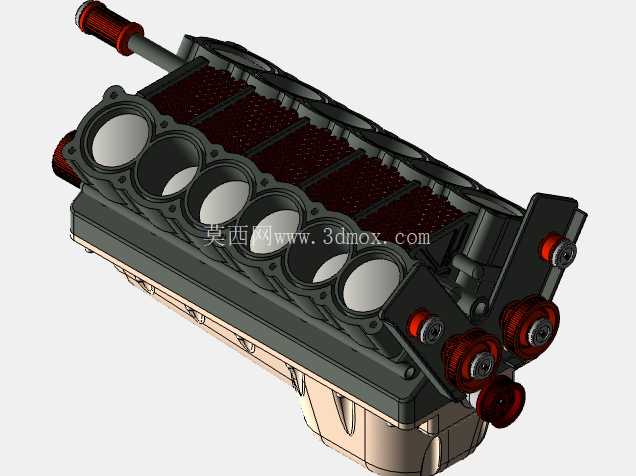

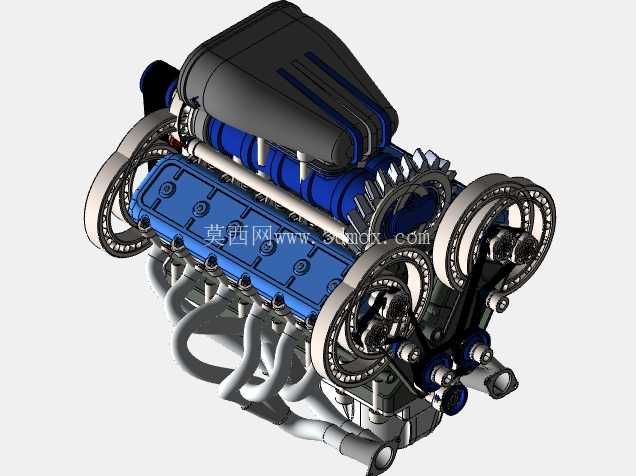

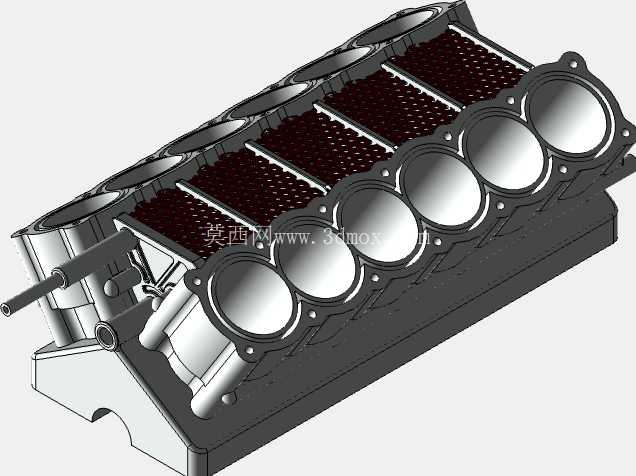

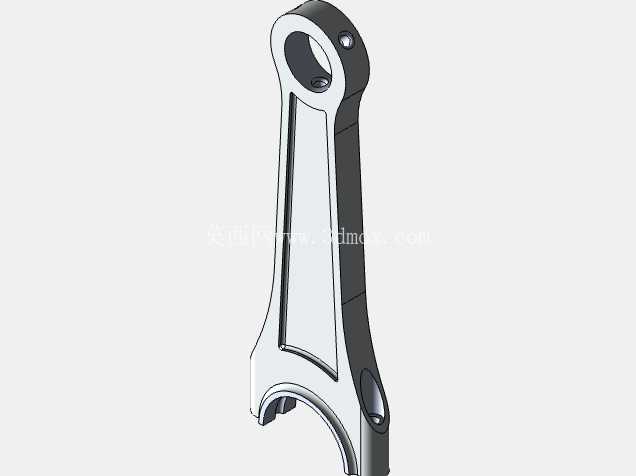

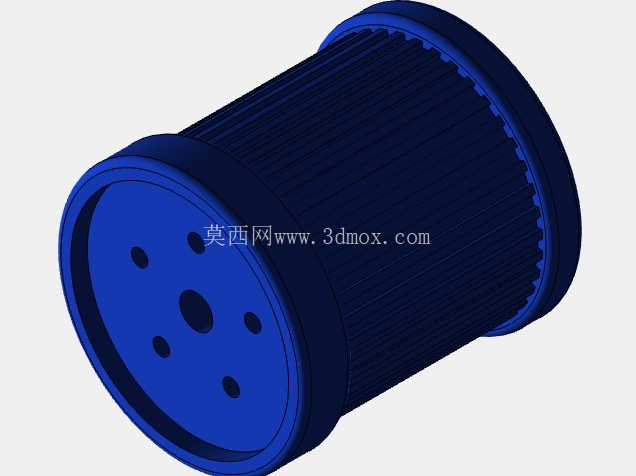

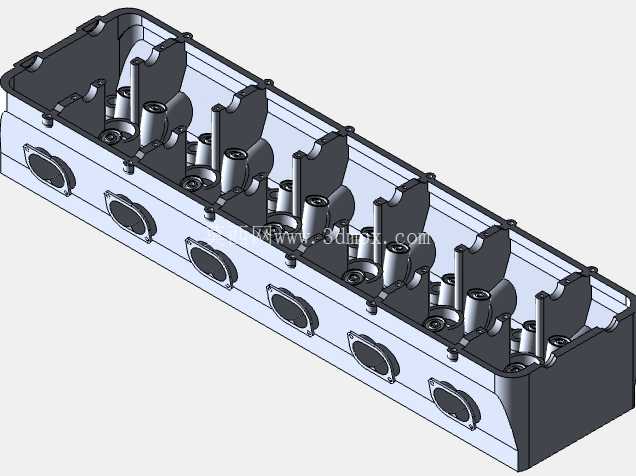

　　从结构设计思路来看，这套模型采用经典的60度夹角V型布局，两侧各布置6个气缸，缸体采用分体式设计，上部为铝合金材质的缸盖集成进排气道结构，下部为铸铁材质的缸体裙部，兼顾轻量化与高强度要求；曲轴采用全支撑锻造结构，12个活塞通过连杆分两列连接在曲轴的六个连杆轴颈上，每个轴颈对应两个错列布置的连杆，保证活塞运动轨迹与气缸中心完全重合，减少侧推力带来的缸壁磨损。配气机构采用双顶置凸轮轴设计，每侧缸盖布置两根凸轮轴，分别控制进排气门的开闭时序，前端的正时齿轮组直接与曲轴前端的驱动齿轮啮合，相比皮带或链条传动，齿轮传动的正时精度更高，传动比恒定，不会出现跳齿、拉长等失效问题，适合高转速大马力的动力输出场景，齿轮组外侧设计有密封端盖，防止润滑油泄漏同时阻挡外界杂质进入啮合区域。

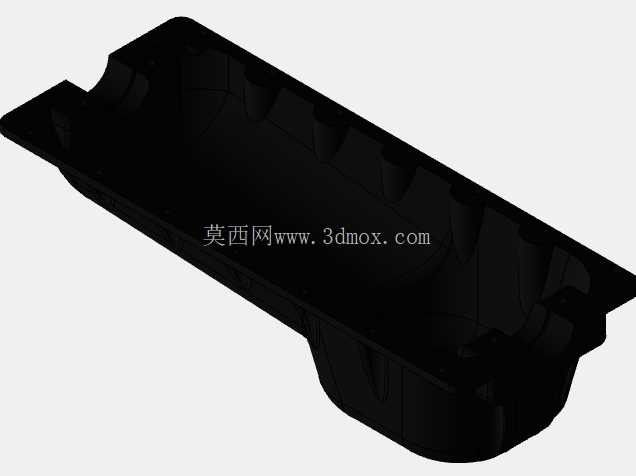

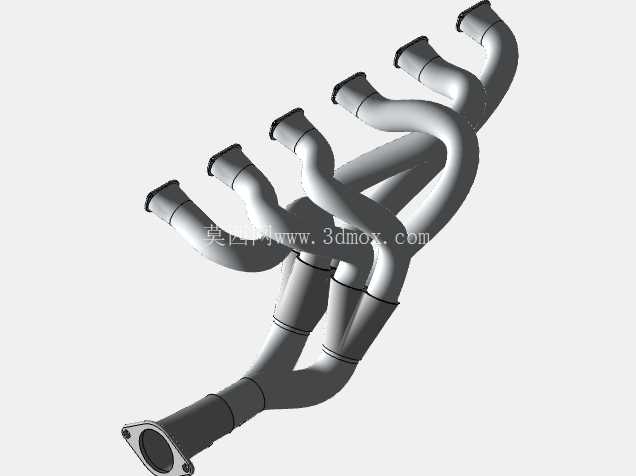

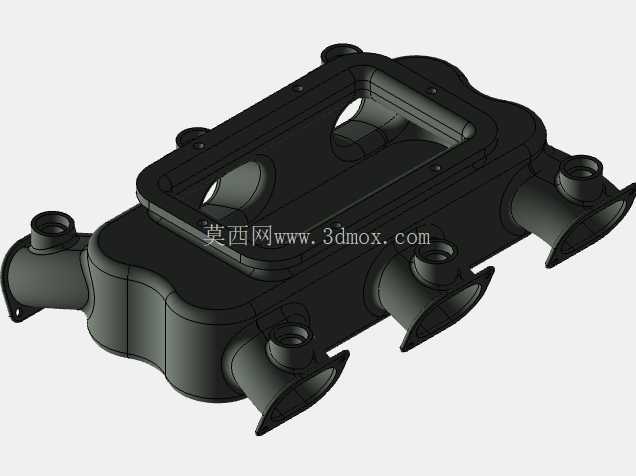

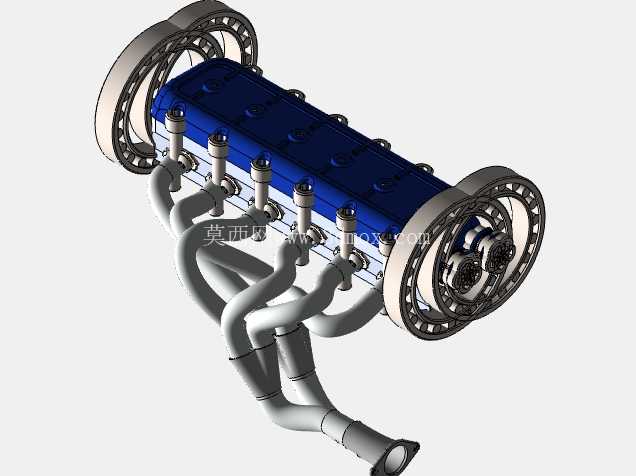

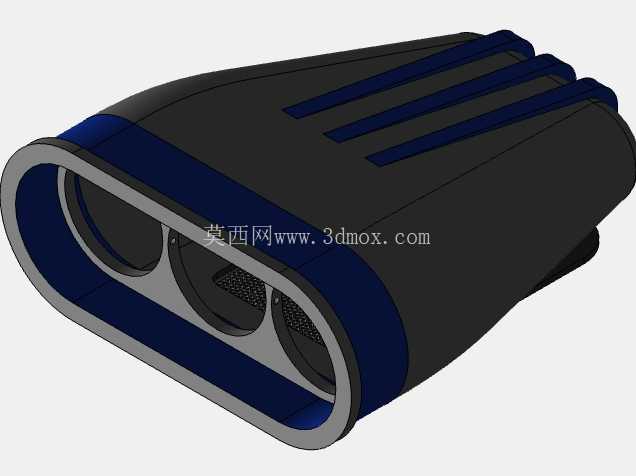

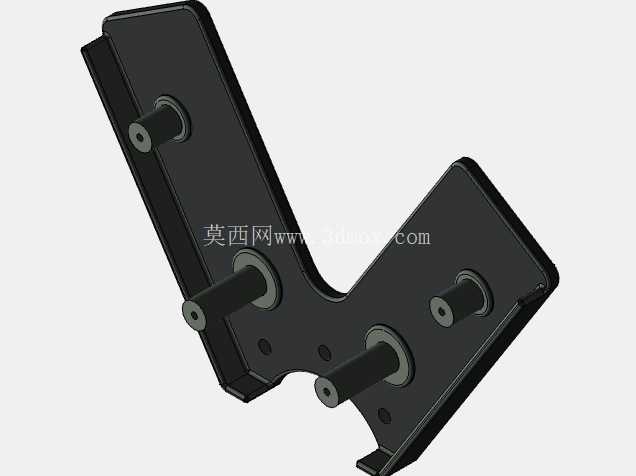

　　进排气系统的布局也完全遵循量产车的布置逻辑，进气歧管布置在V型夹角的中央位置，缩短进气路径长度，减少进气谐振带来的充气效率损失，排气歧管布置在缸体外侧，每侧六个排气歧管汇总为单根排气出口，方便后续连接三元催化与排气消声系统，模型中还原的等长排气歧管结构，可以保证各缸的排气背压一致，避免出现扫气干涉影响动力输出。从安装边界来看，这套动力总成的整体轮廓完全适配纵置后驱车型的发动机舱布局，前端的轮系结构预留了发电机、空调压缩机、水泵等附件的安装位置，后端的飞轮壳接口匹配主流的大扭矩自动变速箱连接尺寸，油底壳采用湿式结构，深度控制在合理范围，不会出现装车后油底壳离地间隙过小的问题；缸体两侧预留了发动机机脚的安装点位，位置经过重心校核，安装后可以将动力总成的振动传递率降到最低，避免怠速抖动传递到驾驶舱。

　　在细节结构上，模型还原了缸盖内部的冷却水道、润滑油道的走向，冷却系统采用强制循环水冷结构，冷却液从缸体前端的水泵进入，分两路进入两侧缸体的水套，带走缸壁热量后上行进入缸盖水套，冷却燃烧室与气门座区域，最终从缸盖后端的出水口流出进入散热器；润滑系统采用压力飞溅复合式润滑，机油泵布置在曲轴前端，将油底壳内的机油加压后通过主油道输送到曲轴轴承、凸轮轴轴承、连杆轴承等摩擦副位置，气缸壁与活塞销位置则通过曲轴旋转甩起的机油进行飞溅润滑，保证各运动部件在高转速下不会出现干磨问题。这套结构的建模精度完全满足工程校核需求，各部件之间的装配间隙、运动干涉都经过验证，转动曲轴时可以完整观察到活塞上下运动、凸轮轴旋转、气门开闭的完整正时配合关系，既可以作为动力总成设计的参考基准，也能用于机械原理教学的演示教具，帮助从业者快速理解大排量V型发动机的核心结构逻辑，避免在匹配设计时出现安装干涉、正时匹配错误等常见工程问题。
