三角转子汪克尔旋转动力装置结构设计

项目分类:发动机 发布时间:2026-06-18 ID:1188225
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计
  • 三角转子汪克尔旋转动力装置结构设计

在小型航空动力、竞速载具动力改装、便携发电机组这类对动力单元体积重量有严苛要求的应用场景里,传统往复式活塞内燃机受限于曲柄连杆机构的往复惯性,很难在小排量区间实现高功率密度输出,汪克尔旋转发动机恰恰填补了这部分场景的应用空白。这套三维结构完整还原了汪克尔发动机的核心运动副与外围支撑结构,从建模逻辑上完全遵循实际工程装配约束,所有配合面的公差预留、密封件安装槽位、紧固件排布都和量产机型的设计逻辑保持一致,没有为了视觉效果做不符合工程实际的简化。

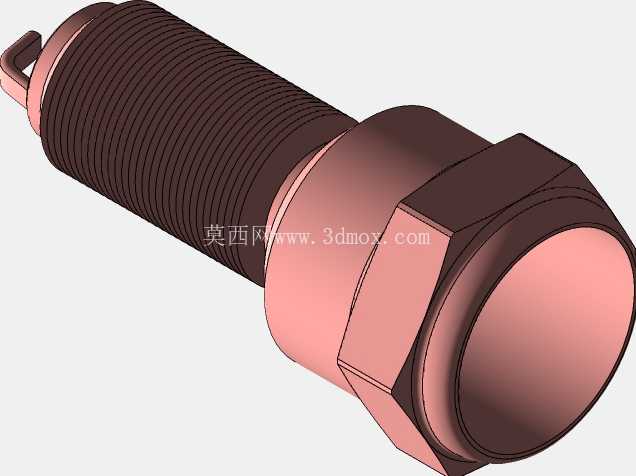

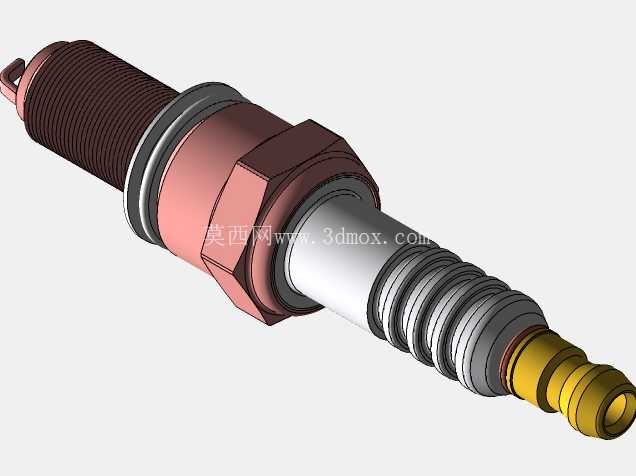

从实际用途来看,这类旋转动力装置不需要把活塞的直线往复运动转换为旋转运动,动力输出轴直接和偏心转子联动,整机的振动水平远低于同功率的往复式内燃机,运转平顺性优势明显,很适合搭载在对振动敏感的轻型无人机、小型竞速摩托、便携应急发电设备上,也有不少改装爱好者将其用于小型卡丁车、自制飞行器的动力单元。这套模型把转子的三个密封端角、缸体型线的共轭曲面、偏心轴的配重结构都做了1:1的结构还原,甚至连缸体周边的冷却流道预留孔、火花塞安装位、进气道接口位置都和实际机型的安装边界完全匹配,做二次结构改装或者配套部件设计的时候,可以直接提取模型的安装面尺寸做配合设计,不需要再反复核对实物测绘尺寸。

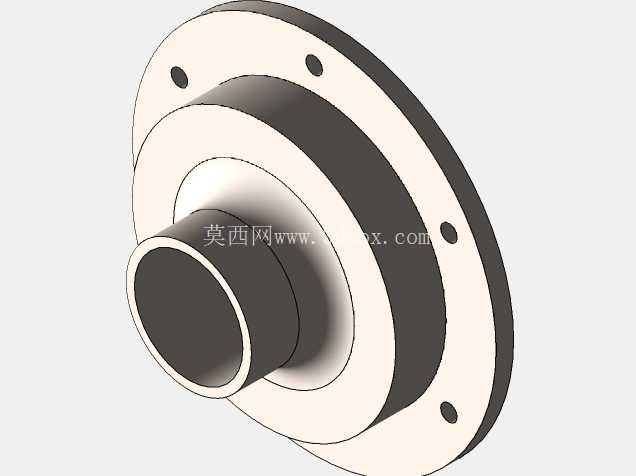

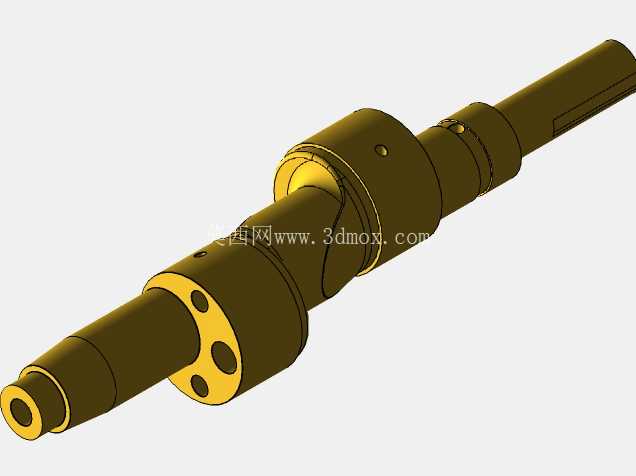

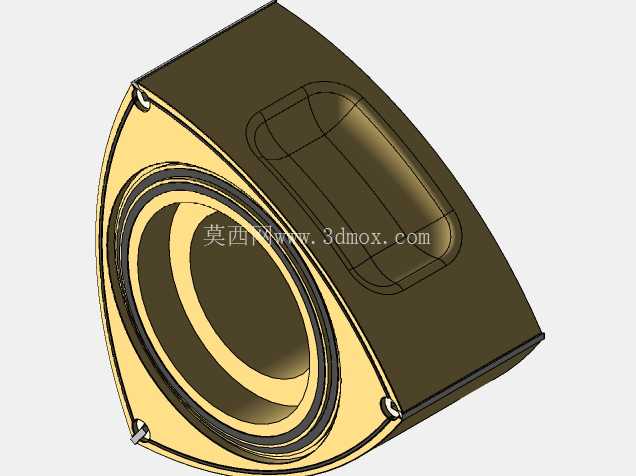

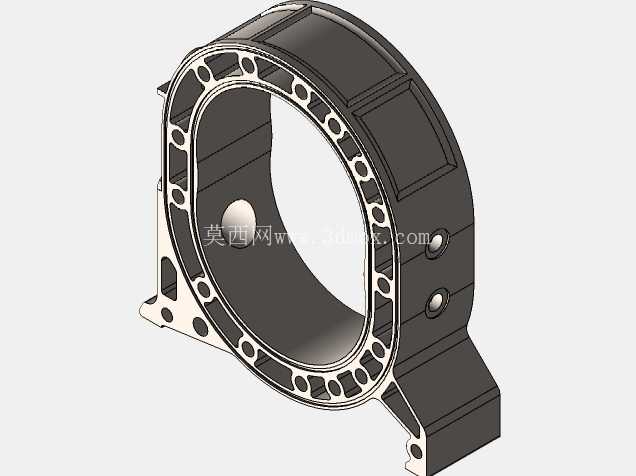

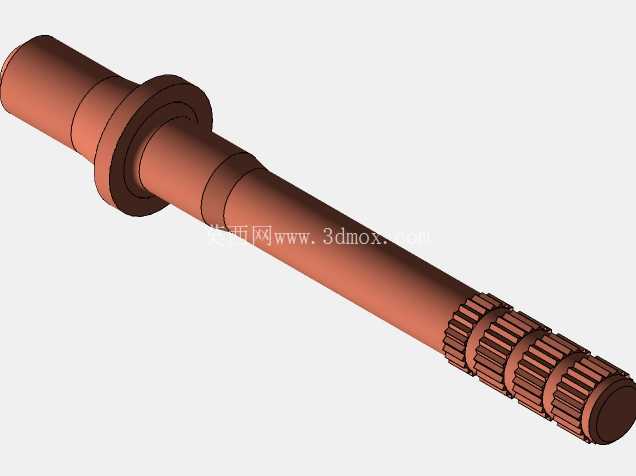

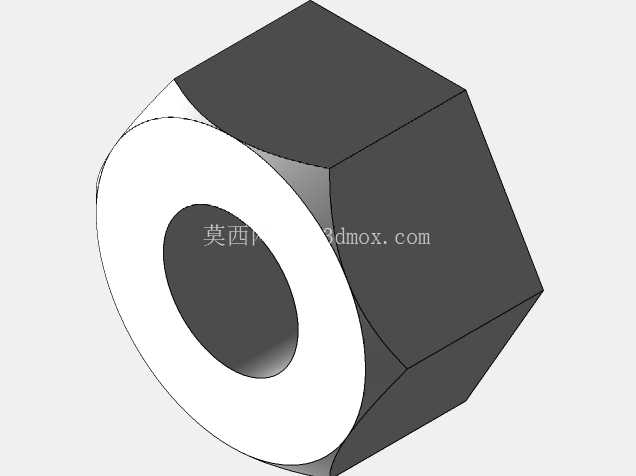

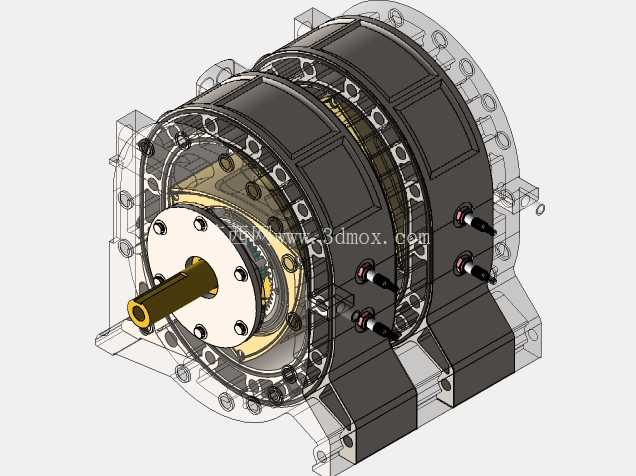

设计思路上,这套结构没有采用早期汪克尔发动机的单端盖悬臂支撑结构,而是用了双侧端盖夹持缸体的分体式装配结构,缸体外圈做了一圈带定位孔的连接法兰,端盖和缸体之间通过周向均布的紧固件锁紧,既保证了缸体型腔的密封压力均匀,也方便后期拆解维护密封件。转子内部集成了偏心轴承的安装位,和输出轴的偏心轴颈做间隙配合,转子的三个端面都预留了密封片的安装槽,槽位的深度和宽度都按照实际密封件的尺寸做了公差预留,不会出现建模时常见的密封件无法装配的干涉问题。输出轴的动力输出端做了标准的花键结构,配套的轴承安装位、轴封位置都按照常规旋转轴的密封设计规范做了台阶处理,外接负载的时候可以直接匹配标准的联轴器或者带轮,不需要额外做轴端改装。

从安装边界来看,整机的主体结构为圆柱形筒体,最大外径尺寸集中在缸体外圈的法兰位置,轴向总长度从输出轴端面到后端盖的安装面都做了明确的结构限位,安装脚的位置布置在缸体下方的支撑凸台上,凸台上的安装孔位间距符合小型动力单元的通用安装尺寸规范,可以直接替换同功率等级的往复式发动机安装位,不需要大幅改动安装支架。进气接口、火花塞安装位、冷却管路接口都布置在缸体的周向侧面,外接管路的时候不会和周边的安装结构产生干涉,做整机布置的时候可以很方便地预留管路走向空间。

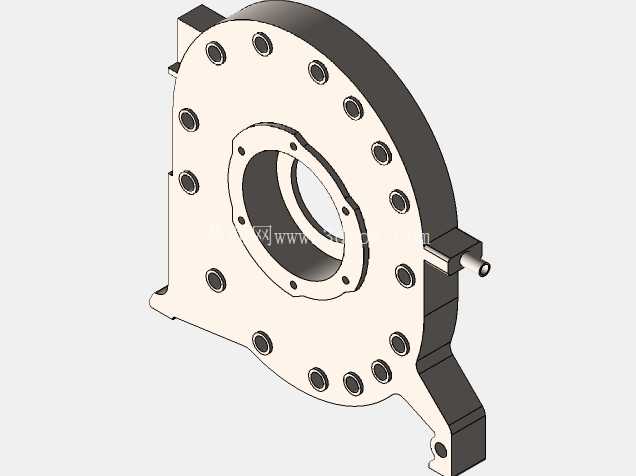

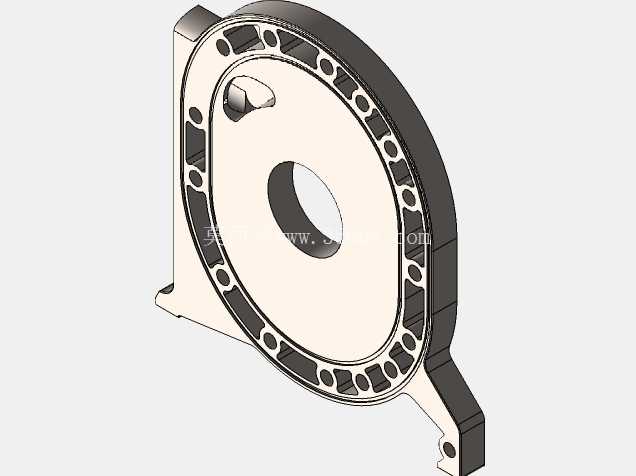

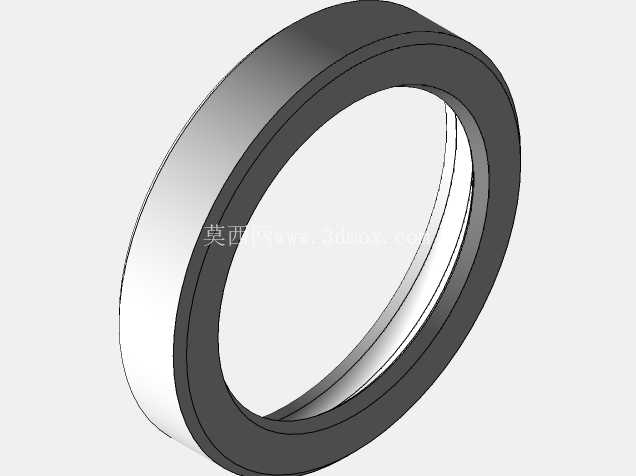

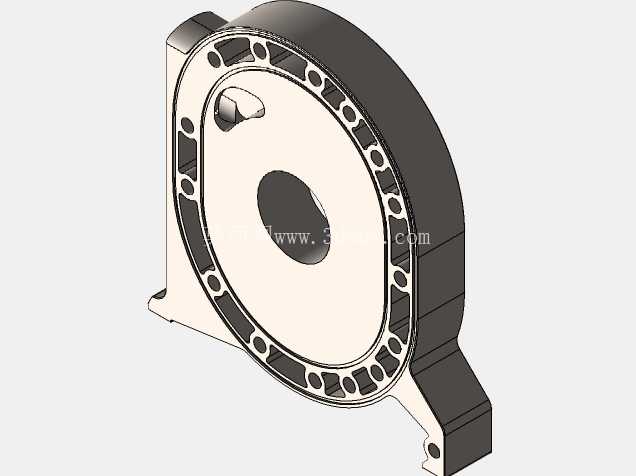

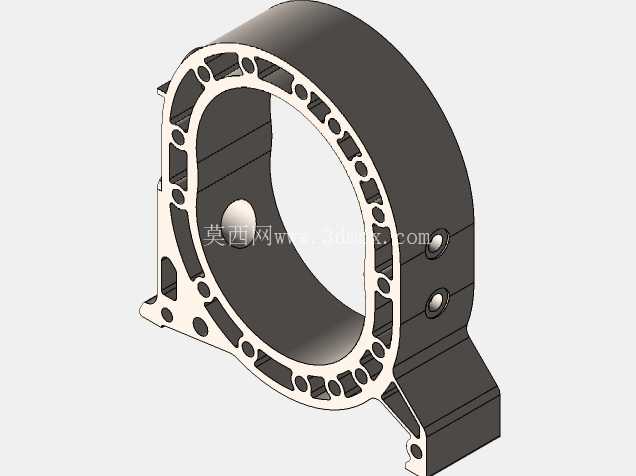

很多初次接触汪克尔发动机结构的设计者,很容易忽略转子和缸体型线的共轭运动关系,建模时经常出现转子运转干涉的问题,这套模型的运动副约束完全按照实际运动关系搭建,转子的三个弧面和缸体的双弧外旋轮线始终保持正确的密封接触,偏心轴的旋转角度和转子的自转角度严格保持3:1的传动比,做运动仿真的时候可以直接调用模型的装配约束,不需要重新调整运动副参数。缸体的冷却流道采用了周向环绕的布置方式,流道的截面尺寸和进出水口位置都参考了量产机型的冷却流量设计,做热管理仿真的时候可以直接提取流道模型做网格划分,能大幅缩短前期设计的建模周期。端盖上的轴承安装位采用了台阶式定位结构,轴承外圈和端盖孔采用过盈配合的公差设计,轴承内圈和输出轴轴颈的配合尺寸也符合通用轴承的装配规范,不会出现轴承定位失效的设计问题。
