VAZ2108车型差速器传动结构

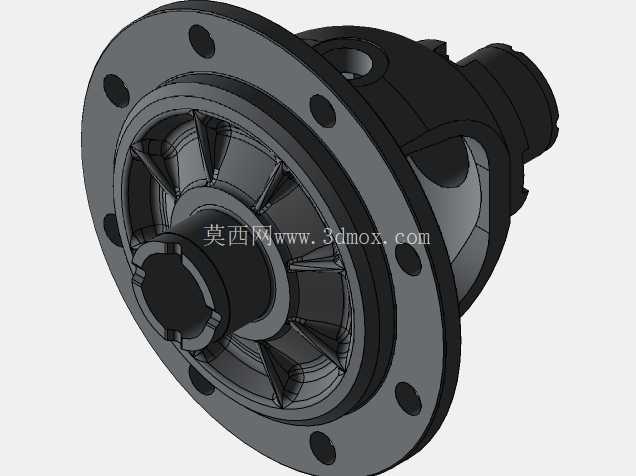

差速器作为汽车传动系统的核心部件，在前置前驱车型的动力传递链路中承担着扭矩分配、轮间差速的关键作用，本次建模的VAZ2108差速器，壳体外形尺寸完全参照实物测绘数据还原，能够直接适配同车型的主减速器壳体安装位，无需额外调整安装边界。从实际应用场景来看，这类差速器主要装配于小型家用前驱车型的前桥主减速端，车辆直线行驶时，差速器壳体带动行星齿轮随主减从动齿同步转动，两侧半轴齿轮转速保持一致，动力经半轴传递至前轮驱动车辆行进；当车辆转弯或行驶于非平整路面时，行星齿轮会绕自身销轴产生自转，自动调整两侧半轴的输出转速，避免轮胎出现滑动拖磨，降低行驶阻力与轮胎异常损耗。

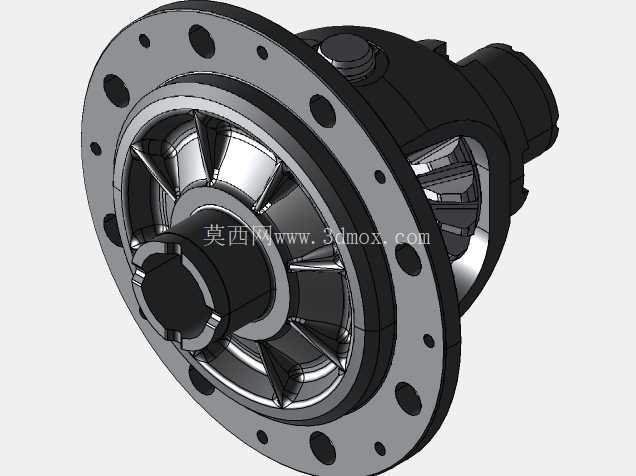

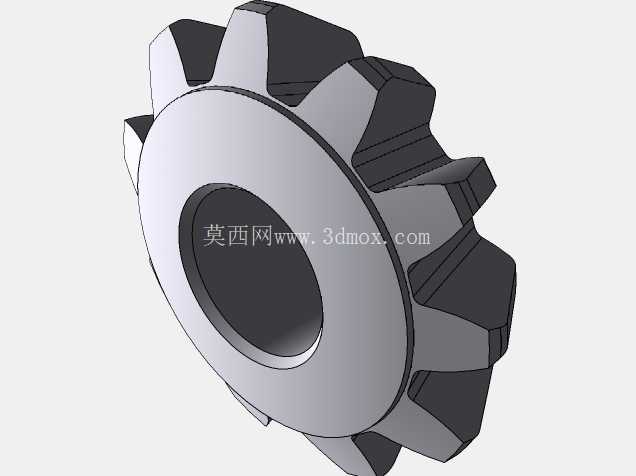

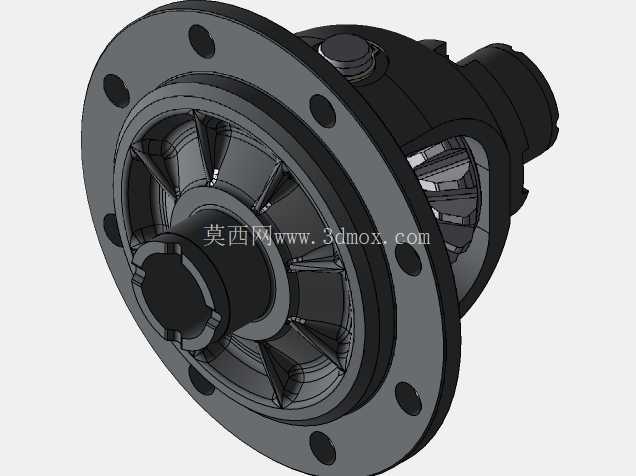

在结构设计层面，该差速器采用对称式圆锥行星齿轮结构，法兰端的螺栓孔位完全匹配主减速器从动齿轮的安装孔距，壳体上的轴承安装位预留了标准轴承的配合公差，能够直接压装对应型号的圆锥滚子轴承，支撑差速器总成在主减壳体内平稳转动。行星齿轮轴的定位销孔位置经过精准校核，保证行星齿轮在工作过程中不会出现轴向窜动，半轴齿轮与行星齿轮的啮合间隙参照原厂维修手册的参数设置，既保证传动过程中的啮合平稳性，又预留了合理的热膨胀间隙，避免长时间高负荷运转后出现齿轮卡滞。建模过程中，壳体外部的加强筋结构完全还原实物设计，这些加强筋分布在壳体受力集中的法兰与轴承座衔接位置，能够在不额外增加壳体壁厚的前提下提升整体结构强度，承受大扭矩输出时的载荷冲击，差速器壳体上的注油孔与放油孔位置也按照实物布局还原，保证装配后能够正常完成齿轮油的加注与更换，满足日常维护需求。

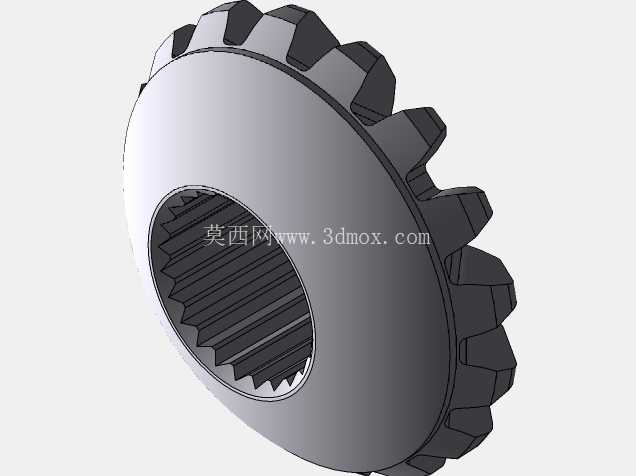

从安装边界来看，差速器法兰端的止口直径与主减从动齿轮的定位止口完全匹配，装配时能够实现快速定位，保证从动齿与差速器壳体的同轴度，降低传动过程中的动不平衡量。半轴齿轮的内花键参数与对应车型的半轴花键完全匹配，动力传递过程中不会出现花键松旷的问题，差速器端部的输出轴颈与油封配合位置的尺寸精度按照密封件要求设置，能够保证油封的密封效果，避免齿轮油渗漏进入制动系统或轮毂单元。行星齿轮背面的球面垫片安装位预留了垫片厚度空间，实际装配时可以通过调整垫片厚度来控制齿轮啮合间隙，适配不同磨损程度的维修场景，也能满足不同调校需求下的间隙设定。

在实际维修与改装场景中，这类精准测绘的差速器模型能够为配件生产、维修方案制定提供可靠的三维参照，配件厂商可以直接参照模型的尺寸参数制作替换壳体或齿轮部件，无需反复对实物进行测绘，缩短配件开发周期；维修人员也可以通过模型直观了解差速器的内部结构组成，提前预判装配过程中需要注意的配合公差，避免因装配顺序错误或间隙调整不当导致的差速器异响、齿轮过早磨损等问题。建模过程中对差速器内部的齿轮啮合关系做了完整的运动约束，能够模拟不同转速差下的行星齿轮运动状态，可用于传动系统的运动仿真验证，检查齿轮在极限差速状态下是否存在运动干涉，为差速器的结构优化提供数据支撑。
