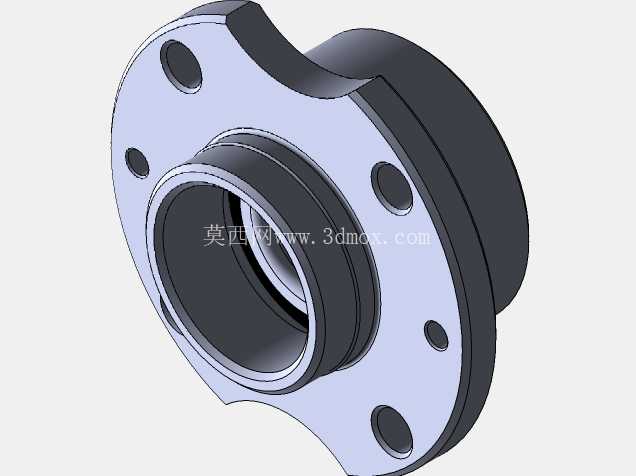

菲亚特车型适配后轮带轴承轮毂结构

　　轮端承载部件作为底盘行驶系统的核心受力构件，直接决定车辆行驶过程中的轮体支撑稳定性、转向跟随精度与制动传导效率，这款适配菲亚特Uno、147、Mille、Fiorino系列车型的后轮带轴承轮毂结构，是针对前置前驱车型后轮从动轮端的承载需求开发的一体式集成构件，区别于传统轮毂与轴承分体装配的结构形式，该设计将轴承安装位、轮毂连接法兰、轮轴配合腔做了一体化整合，减少了分体装配带来的累计公差，同时降低了售后维护过程中多部件对位安装的操作难度。

　　从实际装车场景来看，这类轮毂结构主要承担后轮的径向载荷与车辆过弯、颠簸路面产生的轴向冲击，法兰盘上均匀分布的五个螺栓过孔，对应钢制轮毂或铝合金轮毂的安装孔位，孔位的位置度公差控制在0.1mm以内，避免装车后出现轮体偏摆、轮胎异常磨损的问题。法兰盘外缘做了两处对称的切边设计，并非单纯的减重处理，而是为了适配后桥羊角的安装避让空间，在轮毂装车对位时，切边结构可以快速卡入后桥安装座的定位凸台，减少装配过程中的对位调整时间，同时在车辆长期行驶过程中，切边结构可以与安装座形成周向限位，避免轮毂轴承外圈在安装座内出现跟转磨损的问题。中心的阶梯式通孔结构是轴承的压装位，内侧大直径腔室适配双列角接触球轴承的外圈，过盈配合量控制在0.02-0.04mm之间，既保证轴承压装后的连接强度，避免长期受冲击出现轴承外圈松旷，又不会因为过盈量过大导致轴承内部游隙过小，出现行驶过程中轴承过热烧蚀的问题。外侧的小直径轴颈是轮毂油封的安装位，表面粗糙度控制在Ra1.6以内，保证油封唇口与轴颈的贴合密封性，防止泥水、沙尘进入轴承腔室破坏轴承润滑脂，延长轮端部件的维护周期。

　　从设计思路层面，该结构没有采用多余的冗余设计，所有型面都服务于功能需求：法兰盘的厚度根据后轮满载轴荷做了等强度优化，在螺栓孔周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，非受力区域做了适度的壁厚减薄，在保证结构强度满足1.3倍满载冲击载荷要求的前提下，尽可能降低构件自身重量，减少簧下质量，提升车辆行驶的滤震表现。安装边界方面，该轮毂的法兰盘外径适配13-14寸规格的常规民用车轮毂，中心轴承腔的尺寸对应车型原厂后轮轴的轴径，不需要对后桥结构做任何改装即可直接替换装车，轴承压装位的台阶高度与原厂轴承的宽度完全匹配，压装到位后轴承端面与台阶面完全贴合，不会出现轴承轴向窜动的问题。

　　在日常维修替换场景中，这类集成式轮毂结构不需要维修人员单独压装轴承、油封，整体替换即可完成轮端维护，相比分体式结构能缩短60%以上的单轮维修工时，同时避免了人工压装轴承过程中可能出现的轴承倾斜、保持架损伤等装配问题。结构的圆角过渡处理也充分考虑了应力释放需求，法兰盘与中心筒体连接的位置做了R3的圆角过渡，避免车辆经过颠簸路面、承受大冲击载荷时，连接位置出现应力集中导致的法兰断裂问题，所有安装孔的孔口都做了0.5mm的倒角处理，既方便装配时螺栓的导入，也能消除孔口的剪切毛刺，避免螺栓拧紧过程中毛刺脱落导致的预紧力不足问题。
