复古超级任天堂游戏手柄拆解结构设计

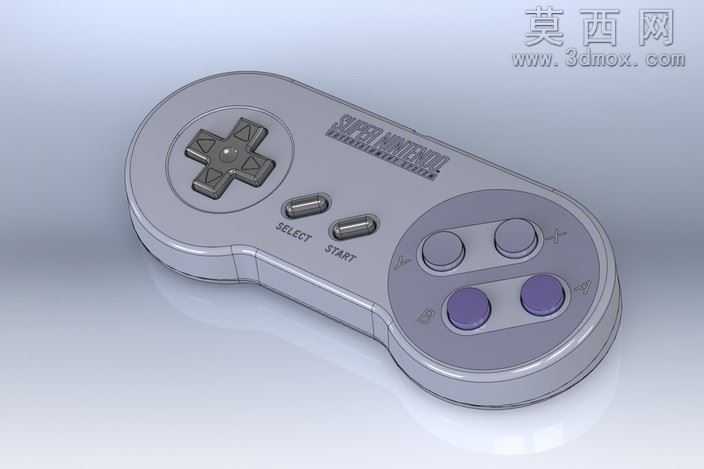

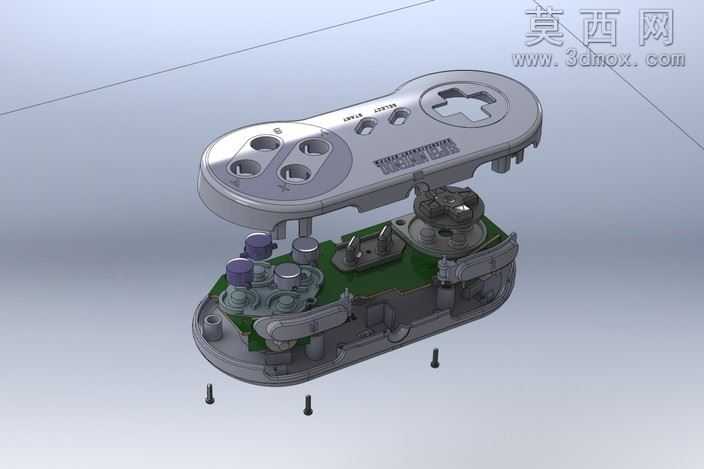

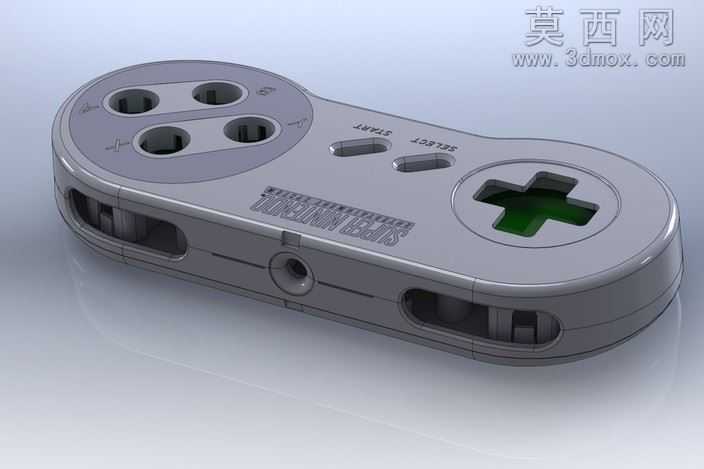

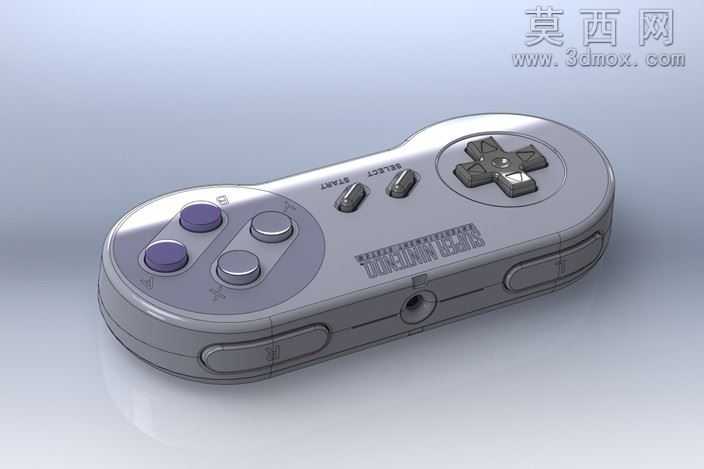

本作品以1991年款超级任天堂原装手柄为原型进行三维建模还原，完整呈现了手柄的整机结构与内部装配关系。建模阶段首先通过实物测绘获取手柄外壳的曲面轮廓数据，针对上壳的人体工学握持弧度、十字方向键的凹陷导角、功能按键的排布间距进行精准参数化绘制，确保外观比例与原版产品完全一致。结构设计上完整还原了手柄的分层装配逻辑：上层为ABS材质的上壳，预留了十字键、四枚动作按键、两枚选择功能键的安装开孔，按键边缘做了顺滑的圆角过渡处理，还原原版按键的按压触感设计；中层为绿色PCB电路板，板上绘制了导电胶触点、按键触发弹片、主控芯片的占位结构，清晰呈现电路部分的布局逻辑；下层为下壳结构，设计了对应的螺丝柱、卡扣位用于上下壳的紧固连接，同时预留了接线引出的槽位。建模过程中对所有零件的配合公差做了模拟校验，按键与壳件开孔的间隙、螺丝柱与螺丝的啮合尺寸、卡扣的扣合量都按照消费电子产品的实际装配标准设置，确保虚拟装配时无干涉问题。渲染阶段采用哑光浅灰作为外壳主材质，还原原版手柄的磨砂塑料质感，电路板部分采用阻焊绿油材质搭配哑光锡点效果，导电胶按键采用半透明硅胶材质，金属螺丝采用镀锌亮面金属材质，不同材质的粗糙度、反射率参数经过反复调试，最终渲染图呈现出爆炸视图效果，将所有拆分的零件沿装配轴线排布，清晰展示每个零件的安装位置与装配顺序，既还原了经典怀旧数码产品的外观特质，也完整呈现了消费类游戏手柄的内部结构设计逻辑，可作为复古数码产品结构设计的参考案例，也可用于怀旧主题的展示素材制作。
