金士顿款超薄2.5英寸固态硬盘三维建模作品

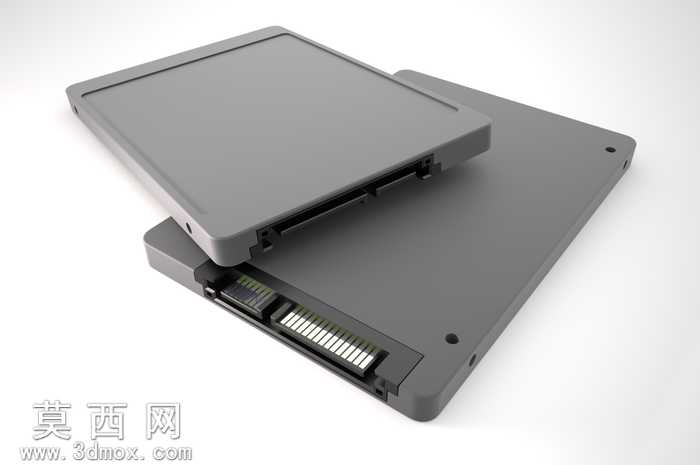

本作品为2.5英寸规格固态硬盘的三维建模成果，建模过程严格遵循金士顿同款超薄固态硬盘的实物尺寸参数，以100x70x6.65mm的真实产品尺寸为基准开展全流程设计。建模阶段采用SolidWorks完成主体结构搭建，首先绘制硬盘上下壳体的基础轮廓草图，通过拉伸、抽壳命令构建出厚度均匀的外壳基体，针对壳体边缘的圆角过渡、边角处的安装定位孔位，采用精确的尺寸约束保证结构与实物一致；随后单独构建SATA接口区域的金手指、接口固定卡扣、内部定位卡槽等细节结构，通过装配约束将上下壳体、接口组件进行精准配合，还原固态硬盘的实际装配关系，确保各部件之间的间隙、配合公差符合真实产品的生产标准。材质与渲染环节，针对硬盘外壳的磨砂哑光金属质感，调整材质的粗糙度、反射率参数，还原铝合金外壳的细腻磨砂触感，避免过度反光造成的质感失真；接口区域的金手指部分采用镀金金属材质，设置合适的金属度与高光参数，还原接插件的金属光泽，同时在接口塑料卡位部分添加细微的磨砂纹理，区分不同部件的材质差异。渲染阶段采用柔和的影棚布光方案，通过主光、补光、轮廓光的组合，清晰展现硬盘的整体轮廓与边角细节，同时呈现两块硬盘叠放时的空间层次，突出产品超薄的形态特征。设计过程中重点还原了固态硬盘无机械结构的平整外观特征，对壳体表面的细微合模线、边角的微小倒角都进行了精细化建模，避免模型出现过于生硬的棱角，同时针对接口部分的金手指排列间距、缺口定位结构都做了1:1还原，保证模型可用于产品展示、结构参考、装配模拟等多种场景，整体模型结构规整，特征清晰，无多余的冗余几何元素，各部件的分层逻辑清晰，可根据需求单独导出壳体、接口等独立部件进行后续的调整或二次设计。
